шлейф весьь прозвонил, все ок, а обогрев не работает руля!

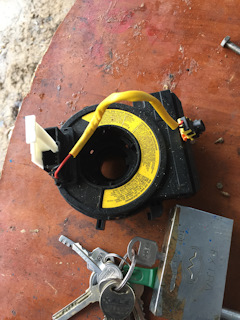

93490-3R311 Кольцо контактное подушки безопасности водителя Применяемость

1 000,47р. ЭКЗИСТ 24.02.2014 (с оогревом, кнопками, AirBag)

Комментарии 19

Без машины

Мужчины подскажите, руль с jd который новый уже как на Рио 4, будет работать на обычном сиде. Интересует подключение.

Я забыл про него…
может проще улитку новую взять?)

Если б она была в природе, нет у Мицу обогрева руля (
Делаю сам, с КIA руль-донор. В улитку буду добавлять доп.шлейф, хочу сделать с шириной дорожек как штатно заложил производитель под этот руль

)) как у вас можно ее забрать или измерить шлейфы если она вам еще нужна?

Подскажите, вы размеры шлейфа не измеряли?
или может неисправный остался.

Старый где то лежит…

Посмотрите если не трудно )

меня интересует вопрос когда снимаешь руль и ставишь его обрать там есть какие нибудь фиксаторы чтоб поставить его назад ровно?!

Нет, маркером метку делай, либо ровно ставь и вытаскивай)

Привет! Аккум отключать перед снятием подушки? у меня подогрев работает, не работает левая сторона кнопок, при полном повороте руля влево, они работают, а если руль по середине то нет. в чем может быть проблема? Менять ракушку или можно поковыряться?

Контактное кольцо (улитку) меняй

Viktorius33

Я не снимал клемы аккама

У тебя заработал обогрев руля после замены подрулевой улитки?

нет. улитку менять надо я ее пытался оживить…

А возможно ли улитку оживить? у друга то же сид оборвался шлейф в улитке просит спаять есть смысл паять или придется новую брать?

Снятие и установка рулевого колеса, разборка руля

Вам потребуются: ключ TORX Т25, торцовая головка «на 24», вороток, удлинитель, отвертка с плоским лезвием.

Снятие и установку рулевого колеса на автомобиле до рестайлинга выполняйте в следующем порядке.

1. Выверните два болта креплении модуля подушки безопасности.

2. . отведите модуль в сторону.

3. Аккуратно подденьте фиксатор.

4. . отсоедините колодку проводов и снимите модуль подушки безопасности.

5. Ослабьте гайку крепления рулевого колеса.

Рулевое колесо очень плотно посажено на шлицах вала, поэтому не отворачивайте полностью гайку крепления колеса: при резком ударе во время снятия рулевое колесо, соскочив со шлицев, может нанести травму. Для удобства обратной установки промаркируйте положение ступицы рулевого колеса относительно вала, отвернув полностью гайку (под ней расположена метка на ступице рулевого колеса) и нанеся на торец вала риску, например, остро отточенным зубилом, а затем вновь навинтите гайку на вал от руки на несколько оборотов. Зафиксировать рулевое колесо от проворачивания можно с помощью запорного механизма противоугонного устройства замка зажигания. Для этого выньте ключ из замка зажигания и поверните рулевое колесо до момента фиксации вала противоугонным устройством. После ослабления затяжки гайки крепления рулевого колеса отключите противоугонное устройство, вставив ключ в замок зажигания, и вновь установите рулевое колесо в положение прямолинейного движения.

6. Резкими ударами рук сбейте рулевое колесо со шлицев вала. Окончательно отверните гайку и снимите рулевое колесо.

7. Зафиксируйте от проворачивания контактное кольцо звукового сигнала и подушки безопасности.

8. Установите рулевое колесо и все снятые детали в порядке, обратном снятию.

Снятие и установку рулевого колеса на автомобиле после рестайлинга выполняйте в следующем порядке.

1. Выверните два болта крепления модуля подушки безопасности.

2. . и отведите модуль от рулевого колеса.

3. Аккуратно подденьте фиксатор отверткой.

4. .отсоедините колодку проводов модуля подушки безопасности и снимите модуль.

5. Аккуратно подденьте фиксатор отверткой.

6. . и отсоедините колодку проводов рулевого колеса.

7. Отверните гайку крепления рулевого колеса.

Зафиксировать рулевое колесо от проворачивания можно с помощью запорного механизма противоугонного устройства замка зажигания. Для этого выньте ключ из замка зажигания и поверните рулевое колесо до момента фиксации вала противоугонным устройством. После отворачивания гайки крепления рулевого колеса отключите противоугонное устройство, вставив ключ в замок зажигания, и вновь установите рулевое колесо в положение прямолинейного движения.

8. Для удобства обратной установки промаркируйте положение ступицы рулевого колеса относительно вала, отвернув полностью гайку (под ней расположена шайба).

9. Вновь навинтите на рулевой вал гайку

ПРЕДУПРЕЖДЕНИЕ

Рулевое колесо очень плотно посажено на шлицах вала, поэтому если снимать рулевое колесо без гайки на валу, то при резком ударе во время снятия рулевое колесо, соскочив со шлицев, может нанести травму.

10. Резкими ударами рук сбейте рулевое колесо со шлицев вала.

11. Окончательно отверните гайку и снимите рулевое колесо.

12. Зафиксируйте от проворачивания контактное кольцо звукового сигнала и подушки безопасности.

13. Выверните два винта крепления кожуха рулевого колеса.

14. . и снимите его.

15. Выверните два винта крепления блока переключателей на правой спице рулевого колеса.

16. Нажмите на два фиксатора колодки жгута проводов.

17. . и отсоедините ее от блока переключателей.

18. Снимите правый блок переключателей с рулевого колеса.

19. Аналогично снимите левый блок переключателей с рулевого колеса.

20. Выверните два болта крепления рамки центральных выключателей на рулевом колесе.

21. . и отведите ее от колеса

22. Нажав на фиксатор, отсоедините колодку жгута проводов от выключателя.

23. Выверните два винта крепления выключателя к рамке.

24. . и снимите его.
25. Установите рулевое колесо и все снятые детали в порядке, обратном снятию.

Как снять руль Kia Ceed

Снятие руля Kia Ceed JD проводится с помощью 21-миллиметровой торцовой головки. Чтобы сделать ориентировочные метки, используйте маркер.

Перед проведением демонтажа снимаем минусовую клемму с АКБ и фиксируем рулевое колесо прямо, после чего можно приступать к разбору модуля подушки безопасности Киа Сид.

Демонтируем подушку

Чтобы избавиться от подушки безопасности Киа Сид 2016, воспользуйтесь торцовым ключом TORX T30. Обратите внимание, что электропитание должно быть отключено. Игнорирование этого нюанса может привести к раскрытию защитного элемента.

После отключения питания подождите 10-15 минут, чтобы конденсатор активатора полностью разрядился.

Последовательность действий при демонтаже:

Снимаем рулевое колесо

На несколько оборотов отворачиваем гайку, которая соединяет руль Kia Ceed JD с рулевым валом. При этом держите колесо так, чтобы оно не проворачивалось. Обратите внимание: гайку полностью снимать опасно, так как при резком разъединении элементов можно травмироваться.
Нанося резкие удары руками, освободите шлицы вала от руля Kia Ceed.
Теперь можно вывернуть гайку полностью.
Извлеките провода, подсоединенные к рулевому колесу.
Отметьте положение руля на ступице и валу, после чего элемент можно демонтировать.

Снятие и установка рулевой колонки

Рулевая колонка один из важнейших элементов обеспечения безопасности дорожного движения, поэтому заменяйте установленные в рулевой колонке валы рулевого управления или колонку в сборе при наличии следующих дефектов:

- деформация или повреждение промежуточного вала, люфт в карданном шарнире, повреждение его клеммового соединения с валом-шестерней рулевого механизма;

- деформация или повреждение вала и корпуса рулевой колонки, повреждение шлицев соединения вала со ступицей рулевого колеса;

- люфт в карданном шарнире промежуточного вала или повреждение его клеммового соединения с валом рулевой колонки;

- повреждение механизма регулировки положения рулевой колонки;

- выход из строя электроусилителя рулевого управления.

Рулевую колонку можно снять с автомобиля как в сборе с выключателем (замком) зажигания, так и без него. Показано снятие рулевой колонки в сборе с выключателем.

Вам потребуется: ключи «на 10», «на 12» отвертка с крестообразным лезвием.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Снимите рулевое колесо

3. Выверните три винта крепления нижней части кожуха рулевой колонки ..

4. . и снимите кожухи

5. Отожмите фиксатор крепления левого подрулевого переключателя..

6. . отведите его в сторону.

7. ..отсоедините колодку жгута проводов и снимите левый подрулевой переключатель.

8. Аналогичным способом снимите правый подрупевой переключатель.

9. Зафиксируйте от проворачивания контактное кольцо звукового сигнала и подушки безопасности.

10. Отверткой отожмите фиксатор крепления.

11. . снимите с рулевою вала контактное кольцо.

11. . и отсоедините от него колодки проводов.

12. Преодолевая усилие пластмассовых фиксаторов, снимите декоративную крышку монтажного блока.

13. Выверните два винта бокового крепления нижнего декоративного щитка панели приборов.

14. Выверните два передних винта крепления.

15. ..отведите oт панели декоративный щиток.

16. . отсоедините колодки жгута проводов от блока корректора фар и снимите декоративный щиток

17. Выверните пять болтов креплении усилителя.

18. . и снимите его.

19. Отсоедините колодки жгуга проводов от электроусилителя рулевого управления.

20. Выверните стяжной болт клеммового соединения нижнею карданного шарнира.

При снятии рулевой колонки пометьте любым доступным способом взаимное положение клеммового соединения нижнего карданного шарнира промежуточного вала и вала-шестерни рулевого механизма.

21. . и снимите нижний шарнир с вала-шестерни рулевого механизма.

22. Отверни двe две гайки крепления верхнего кронштейна рулевой колонки к усилителю панели приборов.

23. . и снимите рулевую колонку.

24. Выверните стяжной болт клеммового соединения верхнего карданного шарнира.

25. . и снимите верхний шарнир с рулевого вала.

26. Установите рулевую колонку и промежуточный вал в порядке, обратом снятию

Заключение

При демонтаже руля Киа Сид JD обязательно нужно обесточивать систему. Помните: после того как клеммы сняты с аккумулятора, должно пройти не меньше 10 минут, чтобы конденсатор активатора подушки разрядился.

Работая с подушкой безопасности, соблюдайте меры предосторожности – снимая и устанавливая этот защитный элемент, необходимо находиться вне зоны раскрытия.

О руле Kia Ceed JD: замена шлейфа и крутая оплетка

Ceed JD 2

В данном материале вы найдете информацию, как снять руль и заменить подрулевой шлейф Киа Сид, а также что нужно для самостоятельной перетяжки рулевого колеса.

Содержание

Ремкомплект рулевой рейки Kia Ceed

Ремонтный комплект для рулевой рейки Kia Ceed JD и ED состоит из:

Втулки реечного механизма (на чертеже обозначена кодом 56521B);
Упора (номер на чертеже – 56524B). Не всегда нужно менять запчасть, однако лучше купить ее перед демонтажем конструкции, чем разобрать весь узел, обнаружить износ упора и не иметь исправной детали для замены;
Нескольких хомутов с червячным механизмом диаметром 55-65 мм, которые устанавливаются на пыльниках рулевых тяг. Зафиксировать заводские крепления на Киа Сид не получится;
500-800 мл автомобильной литиевой смазки.

Перед заказом компонентов для ремонта Киа Сид 1 и 2 поколения лучше оценить заранее, в каком состоянии находятся тяги (люфтят ли они), наконечники, защитные резиновые чехлы. Процесс замены этих деталей не займет много времени, если купить все необходимое сразу.

Подрулевой шлейф

Для того чтобы получить доступ к подрулевому шлейфу Киа Сид, нужно демонтировать кожух рулевой колонки. Для проведения работ используйте торцовую головку размерностью 21 мм и крестовую отвертку.

Избавляемся от одного нижнего и двух верхних винтов, которые фиксируют кожух Ки Сид.
Снимаем кожух, который состоит из верхней, нижней частей.
Чтобы обездвижить контактное кольцо, используем скотч или изоленту.
Отсоединяем провода выключателей от шлейфа.
Сдвигаем держатель колодки проводов, соединяющихся с кольцом, разъединяем колодку.
Подрулевой шлейф фиксируется тремя креплениями, которые расположены справа, вверху, внизу. Перед тем как снять контактное кольцо, отжимаем эти держатели.
Извлекаем шлейф, установленный на соединителе подрулевых переключателей.

Подходящий элемент можно найти по коду. 93490-3R311 – артикул контактного кольца подушки безопасности водителя Kia Ceed 2014.

Как заменить руль на Киа Сид

Рулевая колонка – это один из элементов механизма управления автомобиля, с которой человек непосредственно взаимодействует. Другие модули соответственно срабатывают за счет ответной реакции на его действия.

В современных моделях кроссоверов установлена кнопочная панель, с помощью которой водитель управляет всеми системами машины. В данной статье мы поговорим о том, как снять руль на Киа Сид и самостоятельно его перетянуть.

Содержание

Признаки неисправности ЭУР

С первого поколения на Киа Сид устанавливается электроусилитель руля.

Неисправности конструкции проявляются:

Часто причиной описанных симптомов также является затекание воды на шток или в блок электроуправления.

Самостоятельная перетяжка руля

Базовые модели Kia Ceed 2 поколения комплектовались простым рулем, обтянутым резиновым материалом. При желании, чтобы улучшить внешний вид салона и сделать вождение более комфортным, можно перетянуть рулевое колесо своими руками. В отличие от рулей, для обтяжки которых использована кожа, резиновые элементы управления нужно перетягивать с большой натяжкой. Проводить работу по перетяжке руля Киа Сид JD можно, не снимая элемент с посадочного места. Если перспектива провести несколько часов времени в машине в одной позе вас не радует, можно демонтировать рулевое колесо, и сделать все в комфортной домашней обстановке.

Наборы для перетяжки чаще всего комплектуются выкроенной оплеткой, набором ниток, иглой, наперстком, монтажной лопаткой, двухсторонней клейкой лентой и инструкцией.

Кроме стандартного набора рекомендуется доукомплектовать набор:

Наносим на руль универсальную обезжиривающую жидкость.
Наклеиваем полоски двустороннего скотча на рулевое колесо Kia Ceed 2013 и отгибаем кончики защитного слоя так, чтобы потом было удобно его снимать.

Глаза боятся, а руки делают: ремонт рулевой рейки Kia Ceed JD

Ceed

Именно этот узел обеспечивает синхронизацию поворота колес при вращении руля. Неисправности звена влияют на безопасность вождения, поэтому при малейших проявлениях поломки нужно выяснить и устранить причину.

Главное отличие конструкции моделей Kia Ceed ED и JD состоит в том, что на авто первого поколения к гайке рулевого вала можно добраться беспрепятственно, а на машинах второго поколения этот элемент утоплен и снимается трубчатым ключом размерностью 27 мм.

Какие симптомы сигнализируют о необходимости ремонта рейки Киа Сид, какие запчасти понадобятся, как произвести замену втулки и остальных узлов конструкции – читайте в нашем материале.

Содержание

Как снять руль на Киа Сид

Прежде чем провести демонтаж рулевого колеса, снимите с аккумуляторной батареи минусовую клемму. Зафиксируйте руль в прямом положении, после чего приступите к разборке подушки безопасности. Купить руль на Киа Сид можно от 1500 руб.

Демонтаж подушки

Для снятия защитной конструкции используйте торцовый ключ. Прежде всего надо отключить питание, в противном случае сработает механизм. Выключите электричество и приступайте к работе не ранее, чем через 10-15 минут. Это нужно для того, чтобы конденсаторный контактор успел полностью разрядиться.

Как снять подушку безопасности – пошаговое руководство:

Отожмите крепления, которые соединяют элемент пассивной безопасности со ступицей. Они расположены на обратной стороне рулевого колеса. Для этого вам понадобится тонкий стержень, который вы будете поворачивать от ступицы к ободу.

Приподнимите подушку, чтобы сместить ее от узла.

Подденьте держатель колодки и разъедините проводки. То же самое проделайте со жгутом, который подключен к звуковому сигнальному прибору.

При монтаже все действия производятся в обратном порядке. Следите за тем, чтобы не попадать в зону срабатывания подушки во время установки модуля на прежнее место.
С целью снижения риска травмирования рук поворачивайте ключ с внешней стороны. Для этого протяните руку под нижним кожухом рулевого колеса.

Снятие рулевого колеса

Как снять руль с панели приборов – пошаговая инструкция:

Выкрутите гайку на несколько оборотов, которая фиксирует рулевое колесо и валом. Важно удерживать руль, чтобы он не прокручивался. Гайку нельзя отворачивать до конца, так как при резком движении можно получить травму.

Для освобождения шлица вала резко постукивайте по нему. Только после стука по рулю на Киа Сид можно будет выкрутить гайку полностью.

Вытащите жгут проводов, которые подсоединены к рулю.

Отметьте расположение рулевого колеса по отношению к валу и ступице, затем снимите его.

Подрулевой шлейф

Для проведения работ вам потребуется крестообразная отвертка и торцовая головка на 21.

Как получить доступ к шлейфу подрулевой колонки:

Выкрутите сверху и снизу болты, которые скрепляют кожух. После чего демонтируйте все его части.

Контактное кольцо зафиксируйте с помощью изолирующей ленты либо малярного скотча.
Отсоедините от элемента электронной системы жгут проводов.

Сдвиньте держатель колодки, который скрепляет с кольцом, чтобы ее разъединить.

Отожмите фиксаторы, расположенные в правой, нижней и верхней части. Шлейф находится на соединителе подрулевых переключателей, вытащите его.

При желании автовладелец может установить подогрев руля на Киа Сид.

Замена рулевой колонки

2. Сборка проводится в порядке, обратном порядку разборки.

УЗЕЛ ЗАМКА ЗАЖИГАНИЯ

1. Сделайте зубилом канавку на головках специальных болтов (A).

2. Отверните специальный болт отверткой и снимите узел замка зажигания с узла рулевой колонки.

3. Сборка проводится в порядке, обратном порядку разборки.

Проверка

1. Проверьте рулевую колонку на деформацию и наличие повреждений.

2. Проверьте соединительный подшипник на предмет износа и повреждений 3. Осмотрите кронштейн наклона на предмет образования трещин и других повреждений.

4. Проверьте правильность работы узла замка зажигания. При необходимости замените его.

Самостоятельная перетяжка руля

Базовые модели кроссовера укомплектованы простым рулевым колесом, который обтянут резиной. Для улучшения внешнего вида либо для большей комфортности водитель может сам перетянуть руль.

Оплеточный материал подбирается с параметрами немного больше непосредственного размера руля на Киа Сид.

Демонтаж рейки

Для снятия рейки Киа Сид 2011 воспользуйтесь смотровой канавой или подъемником.

Ход работ по демонтажу конструкции:

1) Зафиксируйте переднюю часть кузова на домкрате (поднимите на подъемнике).

2) Демонтируйте колеса и избавьтесь от защиты картера.

3) Освободите пространство за педалями, отгибая напольное покрытие. Отметьте краской положение реечного вала в отношении рулевого, оборудованного карданом. Вынув ключ из зажигания, проверните руль Киа Сид до упора. Избавьтесь от карданчика, приподнимая его вверх по оси вала Киа Сид. При затрудненном движении механизма воспользуйтесь монтажкой.

4) Ключом на 19 избавляемся от двух передних болтов, двух основных задних подрамочных гаек. Четыре гайки с проушинами извлеките с помощью 14-миллиметрового ключа. Выверните передние болты до середины резьбы, фиксаторы сзади демонтируем полностью.

5) Снимаем болты (4 шт.), которые фиксируют заднюю подушку силовой установки. Сделайте на них пометки, чтобы не перепутать при сборке, поскольку крепления имеют разную длину.

6) После снятия шплинтов освобождаем цапфы (поворотные кулаки) от рулевых наконечников Киа Сид. При выбивании используйте проставку, бейте в место, где в палец входит в кулак.

7) Проведите демонтаж резинового демпфера системы выпуска отработанных газов. Он установлен на металлическом штыре. Если не снять, он будет мешать опустить подрамник.

8) После проведения описанных манипуляций задняя часть подрамника, рулевая река и стабилизатор поперечной устойчивости должны принять опущенное состояние. Если подрамник все еще держится на задних шпильках, проверьте, чтобы кардан, находящийся под педалями, был отсоединен. Если в салоне все сделано правильно, выкрутите стойки и выбейте конструкцию из стабилизатора.

9) После опускания подрамника можно беспрепятственно выкрутить четыре болта рейки Киа Сид.

10) Создавать помеху для снятия рулевой рейки может стабилизатор. В этом случае демонтируйте его, подобравшись с водительской стороны.

После извлечения можно приступать к ремонту рулевой рейки Kia Ceed 2012.

Разбираем руль

Добрый день!
В продолжении темы по стайлингу салона в черный глянец, добрался до руля, решил его выделить отдельной записью т.к. не мало намучался с его разборкой.

Для разборки руля необходимо снять подушку которая держится на 3х защелках — в них то и есть весь нюанс.
Что бы добраться до защелок снимать кожух за рулем не нужно, в нем есть специальное углубление через которое открывается доступ к нужным отверстиям, только руль естественно покрутить нужно)) Находится оно слева внизу, вот фото:

Отверстия с защелками находятся в самых крайних точках с обратной стороны руля, т.е. по центру снизу и вверху справа и слева. Между собой они образуют треугольник, дальше на фото со снятой подушкой будет более понятно.

Отверстия там бездонные)) но засаживать отвертку до конца не нужно, на фото показал необходимую глубину:

Как снять руль на kia ceed JD, + не работает обогрев руля!

шлейф весьь прозвонил, все ок, а обогрев не работает руля!

93490-3R311 Кольцо контактное подушки безопасности водителя Применяемость

1 000,47р. ЭКЗИСТ 24.02.2014 (с оогревом, кнопками, AirBag)

Comments 19

Only registered users can participate in discussions.

WithoutCar

Я забыл про него…
может проще улитку новую взять?)

)) как у вас можно ее забрать или измерить шлейфы если она вам еще нужна?

Подскажите, вы размеры шлейфа не измеряли?
или может неисправный остался.

Старый где то лежит…

Посмотрите если не трудно )

Нет, маркером метку делай, либо ровно ставь и вытаскивай)

Контактное кольцо (улитку) меняй

Viktorius33

Я не снимал клемы аккама

У тебя заработал обогрев руля после замены подрулевой улитки?

нет. улитку менять надо я ее пытался оживить…

Сборка

При сборке соблюдайте такую последовательность:

1) Нанесите на новую втулку обильное количество смазки и установите ее на посадочное место. Выполняйте монтаж осторожно, чтобы не повредить запчасть.

2) Наносим смазку внутрь корпуса рулевой рейки Киа Сид 1 или 2. Чтобы хорошо обработать всю поверхность внутри, для утрамбовки используйте вал.

3) Проводим установку вала рейки. Монтируйте элемент со стороны, где установлена новая втулка.

4) Смажьте подшипник рулевого вала, и, зафиксировав в крайнем положении, устанавливаем его шлицами. Поворачивая руль, проверьте, совпадают ли зазоры со значениями, которые были при демонтаже. Если зазоры другие – демонтируйте вал, и скорректируйте положение.

5) Соблюдая количество оборотов, затяните гайку, которая фиксирует рулевой вал Киа Сид.

6) Проведите установку белого кожуха и пыльника.

7) Установите новый упор реечного вала, поставьте пружину, закрутите гайку на то количество оборотов, которое было измерено при разборке. Поворачивая рулевой вал, проверьте ход реечного вала до крайних положений. Ход не должен быть слишком легким или слишком тугим. При необходимости корректируйте движение затягиванием гайки.

8) Убеждаемся в отсутствии люфтов. Особенно это важно для той стороны, где установлена новая втулка.

9) Фиксируем тяги Киа Сид, внутрь резинового защитного кожуха наносим смазывающее вещество. Затягиваем хомуты.

Теперь рулевую рейку Kia Ceed JD можно устанавливать на посадочное место. Для монтажа соблюдайте обратный порядок действий.

Заключение

После ремонта рулевой рейки Киа Сид во время движения по ухабистой или неровной дороге не должно быть стуков в руле, лишних звуков, доносящихся от элементов подвески. После проведения работ также убедитесь, что углы установки колес отрегулированы правильно.

Ремонт рейки Киа Сид

Последовательность действий при ремонте рулевой рейки Киа Сид 2010:

1) Освободите белый пластиковый кожух от защитного чехла.

2) Демонтируйте сам кожух. С этим пунктом могут возникнуть трудности, поэтому можно попробовать нагреть корпус феном или снимать с помощью отвертки.

3) При выкручивании гайки, фиксирующей упор вала рейки (на чертеже указана под номером 56532B), нужно посчитать, на сколько оборотов затянут элемент. При сборке гайку затягивают на такое же количество. Проводим демонтаж пружины. Упор Киа Сид извлекаем только после того, как будет снят вал.

4) Максимально ослабляем затяжку хомутов пыльников на тягах. С помощью газового ключа избавляемся от тяг.

5) Чтобы избавиться от люфтов вала рулевой рейки, снимите гайку фиксации (на чертеже под номером 56517A). Как и в случае с фиксатором упора, нужно запомнить количество оборотов затяжки. Сделайте замеры зазоров, которые образуются на торцах рейки при поворотах руля до упора вправо и влево (измеряем глубину утопленности).

6) Снимаем рулевой вал в сборе с подшипником.

7) Избавляемся от вала рулевой рейки Киа Сид.

8) Демонтируем упор вала реечного механизма.

9) Избавляемся от изношенной втулки 56521B.

10) Убираем загрязнения с рулевого и реечного валов, подшипника, также внутри протираем корпус рейки. Оцениваем, насколько изношены шлицы зубчатого узла, степень износа подшипника Kia Ceed 2013.

Читайте также:
