Катамаран для отдыха своими руками
Четвертый вариант
ПВХ – современный материал, обладающий массой положительных качеств. Он довольно недорогой, легкий, прочный, долговечный, устойчивый к разным климатическим условиям и средам. К тому же, пластиковые трубы легко и быстро соединяются, обеспечивая абсолютную герметичность стыков.Благодаря этому, использование пластиковых труб получило широкую популярность не только при монтаже водопроводов и канализационных систем. Из них «народные умельцы» своими руками изготавливают множество полезных «штуковин», начиная от стеллажей и поилок и заканчивая санями и плавсредствами.
Вариантов плавсредств существует масса, как и их предназначений. Для тех, кто проживает вблизи водоемов, а особенно для тех, у кого преодоление водной преграды является жизненной необходимостью, катамаран подойдет идеально. Такой вариант судна имеет массу преимуществ перед байдарками, лодками или яхтам:
- для изготовления катамараны из пластиковых труб требуется минимальное количество материала. К тому же, вполне могут быть использованы остатки от недавнего монтажа канализации или водопровода;
- катамаран имеет небольшой вес, поэтому не доставляет проблем в вопросах транспортировки;
- благодаря особенностям конструкции – два баллона, соединенные палубой, такое плавсредство имеет высокие мореходные качества, прочность, надежность и достаточную скорость движения;
- возможность размещения необходимого количества мест для сидения;
- на катамаран можно установить двигатель любого типа.
Катамаран имеет большое количество особенностей конструкции, в сравнении с другими плавсредствами.
Именно поэтому нужно подробно знать его составляющие, прежде чем приступать к чертежам и монтажным работам.
- Первая, и самая главная, часть катамарана – поплавки. Это две камерные конструкции, расположенные по бокам плавсредства. Их непосредственная задача – удерживать судно на плаву. Баллоны могут быть изготовлены из разных материалов, ограничивающих внешний периметр поплавка. Для этого используют пленку, из которой изготавливаются надувные баллоны, пенопласт или трубы ПВХ.
- Соединительная рама. Она может быть выполнена из любых материалов, начиная от все тех же пластиковых труб и заканчивая деревом или металлом. Чем легче рама катамарана, тем меньший размер могут иметь поплавки.
- Палуба. Эта часть создается для размещения пассажиров, багажа и прочего, что будет транспортироваться по воде.
- Руль. Функцию руля у любого плавсредства выполняет подводная лопасть, которая для движения прямо устанавливается параллельно движению, для поворота отгибается в ту или иную сторону с помощью выведенной на палубу поворотной ручки.
- Весла, педали, мотор или любое другое устройство, приводящее катамаран в движение.
Диаметр поплавков, а так же ширина и длинна судна зависят, в первую очередь от того, где и как оно будет эксплуатироваться. Чем больше предполагается экипаж и чем больше будут перевозиться грузы, тем больше должны быть размеры плавсредства и диаметр поплавков.
Увеличить грузоподъемность судна можно за счет увеличения сечения баллонов или их длинны. Решающим фактором в данной ситуации является объем воздуха внутри баллонов.
Оптимальные параметры расчета поплавков, исходя из экипажа и грузоподъемности следующие:
- одноместный катамаран должен иметь длину 2-3 метра при поперечном сечении баллона 0,3-0,4 метра;
- для изготовления двухместного судна используют баллоны длиной 3,5-4 метра при диаметре 0,45-0,5 метра;
- трех и четырехместные плавсредства имеют длину до 6 метров при диаметре поплавка 0,5-0,6 метра.
Хотя, если плавать вы собираетесь в основном по прямой, ограничений на размер такого «кораблика» нет.
Чертежи катамаранов
Предлагаем рассмотреть варианты чертежей для строительства плавсредства.

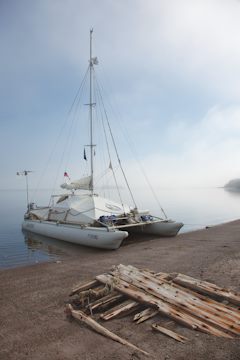

Второй вариант
МОДЕРНИЗАЦИЯ КАТАМАРАНА
- Баллоны скорее всего мы будем менять, т.к. их форма нас не устроила. Нужны носы с острыми штевнями.
- Вместо бочек будем использовать рундуки, которые также вынесем за пределы палубы.
- Подумаем над ходовой рубкой. А то в этот раз ее все-таки очень не хватало.
- Может быть слегка увеличим палубу, благо конструкция это позволяет.
В остальном катамаран нас полностью устраивает, насколько это в принципе возможно с данным типом судна, т.е. с надувным и разборным.
Использование нержавеющего крепежа, как показал опыт, особого смысла не имеет, за исключением некоторых самых мелких деталей. Стальной оцинкованный крепеж не особо ржавеет. Заменить его дешевле, чем покупать нержавеющий. Ну и преимущество оцинкованного крепежа также заключается в том, что он не вызывает электрохимической коррозии алюминиевого сплава. То же можно сказать и про тросы.
На яхтенные комплектующие также не имеет смысла тратить огромные деньги, так как в других магазинах можно найти более дешевые аналоги, практически не уступающие фирменным компонентам по функционалу. Например, яхтенный двушкивный блок может стоить в яхтенном магазине 5 000 рублей, а в туристическом магазине альпинистского снаряжения подобные изделия можно купить за 300 рублей. Альпинистский блок будет сделан из такой же стали, с теми же подшипниками, разве что без стопора.
Расчет размеров судна
Диаметр поплавков, а так же ширина и длинна судна зависят, в первую очередь от того, где и как оно будет эксплуатироваться. Чем больше предполагается экипаж и чем больше будут перевозиться грузы, тем больше должны быть размеры плавсредства и диаметр поплавков.
Размеры судна рассчитываютсяя для каждого индивидуального случая
Увеличить грузоподъемность судна можно за счет увеличения сечения баллонов или их длинны. Решающим фактором в данной ситуации является объем воздуха внутри баллонов.
Оптимальные параметры расчета поплавков, исходя из экипажа и грузоподъемности следующие:
- одноместный катамаран должен иметь длину 2-3 метра при поперечном сечении баллона 0,3-0,4 метра;
- для изготовления двухместного судна используют баллоны длиной 3,5-4 метра при диаметре 0,45-0,5 метра;
- трех и четырехместные плавсредства имеют длину до 6 метров при диаметре поплавка 0,5-0,6 метра.
Катамаран длиной более 6 метров делать не рекомендуется, поскольку он потеряет практически полностью свою маневренность. Хотя, если плавать вы собираетесь в основном по прямой, ограничений на размер такого «кораблика» нет.
Чем больше размер судна, тем больше его проходимость и устойчивость, но меньше маневренность. Это касается как его длины, так и ширины.
Ширина катамарана, в первую очередь, определяется его назначением и способом приведения в действие. Если вы изготавливаете катамаран для сплава по реке на веслах по принципу байдарки, его ширина не должна превышать 1,2 метра. В противном случае, захват воды веслами становится невозможным. Если планируется посадка гребцов на баллоны, ширина судна может быть увеличена до 2 метров.
Если же катамаран будет рыболовецким или прогулочным и его планируется оснащать парусом, мотором или лопастями с педалями, его ширина может быть увеличена еще.
Катамаран на веслах
Ширина катамарана должна быть минимум в полтора раза меньше его длины.
Порядок изготовления
Чтобы изготовить катамаран своими руками, нужно определиться с его назначением и, исходя из этого, рассчитать размеры. Мы рассмотрим два варианта судна: простейшее одноместное и туристический плот на основе катамарана.
Одноместный катамаран
Изготовление простейшего одноместного катамарана начинаем с изготовления поплавков. Берем две трубы одинакового диаметра и длины (исходя из расчетов, приведенных выше, нам понадобятся пластиковые трубы для наружной канализации диаметром 0,4 метра и длинной 2 метра). С одной стороны обоих труб крепим пластиковые заглушки. Это будет задняя часть катамарана.
Переднюю часть, для большей проходимости и маневренности нужно приподнять. Для этого используем два пластиковых колена с изгибом 120 градусов. Крепим их на второй конец труб и так же закрываем заглушками.
При сборке баллонов особое внимание обращайте на герметичность стыков. Малейшая разгерметизация может привести к потоплению судна на воде.
Поплавки готовы. Можно приступать к сборке.
Изготовление сиденья для одноместного катамарана
Для соединения поплавков в один «целый» катамаран можно использовать все, что угодно. Подойдут пластиковые трубы небольшого диаметра, деревянные бруски, металлические уголки и прочее.
- Из выбранного вами материала делаем поперечины шириной 1,2 метра.
- Устанавливаем баллоны строго параллельно друг другу так, чтобы загибы смотрели вверх и в одном направлении.
- Закрепляем поперечные планки поверх баллонов. Для крепления могут быть использованы как хомуты, так и саморезы, которыми поперечные планки можно прикрутить к поплавкам для большей прочности.
- На поперечные балки устанавливаем любое удобное сидение, берем в руки весла и гребем, куда хотим.
Одноместный катамаран из пластиковых труб своими руками (видео)
Основные принципы изготовления этих двух плавсредств своими руками не имеют особых различий. Разница лишь в том, что прогулочный плот будет рассчитан явно не на одного человека. А еще лучше, если на нем поместится и груз в виде провизии, зонтика от солнца, одежды посуды и прочего.
- Изготавливаем поплавки указанным выше способом. Но брать следует трубу диаметром 500-600 мм и длиной 6 метров. Это позволит сделать устойчивое и проходимое судно, на котором можно подремать, не переживая за жизнь экипажа.
- Делаем прочную раму размером 6*2 метра. Поскольку рама не только должна удерживать баллоны в правильном положении, но и служить платформой для палубы, ее лучше изготовить из металлических уголков.
- На трубы, из которых изготовлены поплавки, затягиваются хомуты, к которым, в свою очередь, с помощью болтов крепится рама.
- На раме делают настил из досок.
Такая конструкция позволяет установить на катамаран любое движущее устройство, начиная от лопастей, приводимых в движение педалями, и заканчивая бензиновыми двигателями.
К тому же, такая платформа позволяет полноценно позагорать на солнышке, половит рыбку, в общем, весело и плодотворно отдохнуть в узком кругу лучших друзей.
Для дальних путешествий катамаран своими руками
На автомобиле забраться можно почти везде, но есть уголку, куда нога туриста не ступала, где вода чистая и рыба косяками. Для этого я и построил свою лодку. Перевозить катамаран можно почти в легковой машине, главное добраться до берега, оставить машину на турбазе и дальше открывается простор и неописуемая красота.
Катамаран из труб ПВХ
И, наконец, предлагаем рассмотреть, как сделать самодельный катамаран из пластиковых труб (ПВХ) своими руками.
Для подобного приспособления вполне можно взять канализационные трубы из пластика с диаметром 110-116 мм. Длина труб должна составлять 3 м.
Для каждого поплавка в среднем понадобиться по 5 труб, 3 из которых пойдут на верхнюю часть, а остальные 2 на нижнюю. Между собой пластиковые материалы необходимо соединить, что легко сделать благодаря уголкам или тройникам (в этом=й ситуации можно взять то, что имеется под рукой, так как вариантов крепления множество). Между собой поплавки скрепляются переходами из труб, диаметр которых должен быть 50 мм.
Метки: рудольф кавчик, катамаран, своими руками, построить
Комментарии 20
А где такие поплавки продают?
Точно такие не продают, самому клеть нужно. Ткань Корейская Mirasol.
А где такие поплавки продают?
Найдите Питерскую компанию Триал, они изготавливают поплавки по заданию заказчика.
В Москве это может сделать Рафтмастер, у них есть шестиметровый катамаран, похожий на этот.
А вообще, большинство производителей катамаранов охотно делают индивидуальные изделия, две верхние компании это даже на сайтах декларируют. Без опыта я бы сам клеить не стал.
А где такие поплавки продают?
Зайдите на форум Под Гиком и там найдёте всех производителей надувных баллонов для катамаранов !
Как у вас там красиво! И так здорово, что есть такие реки! У нас тоже замечательно, но не хватает двух вещей — моря и реки)))
ЗЫ: Проект просто суперски у Вас! Классная реализация!
Стоимость 120 000 рублей. А где посмотреть и купить? Вопросов много…
Ссылочку в студию, пожалуйста
Я не продаю катамараны и даже не планирую их делать на продажу. Если нравится мой, можете его забрать, цена 120 000 руб. Катамаран в Иркутске, отправлю грузовой почтой. Если есть вопросы, пишите.
P.S. Продаю, так как уехал из РФ в другую страну.
Да, все точно прокомментировано, сам тему изучил накануне и строю экспедиционный катамаран, но на базе Рафтмастера четверки (тут, если не ошибаюсь, поплавки Питерского Триала стоят).
Но у меня чуток другой подход, я строю тихое сплавное судно на солнечной энергии, что получится пока до конца не ясно, только испытания покажут.
Считаю, что для нашей полосы самый лучший отдых — это выезд на авто к воде и дальше вот на таком катамаране. Если все правильно сделать с точки зрения программы отдыха и места для похода, то на заграницу даже посмотреть издалека будет некогда. Только боюсь это всем подряд рассказывать, а то как бросят курорты, настроят катамараны и конец нашей замечательной природе :-)
Поддерживаю тему двумя руками!
обрати внимание у него три поплавка, на твоём катамаране из 2 поплавков возможны проблемы с центровкой
Мне специально по заказу изготовили поплавки с уширенной кормовой частью для движения под мотором. У Рафтмастера есть катамаран Котуйкан, вот корму мне пришили от него.
На моих скоростях проблемы с дифферентом не будет.
речь не о скорости, подход к берегу, швартовка, ну не всегда же статично на месте сидеть))
, на морских катамаранах на некоторых, в носовой части, между поплавками делают наделку облегчающую всхожесть на волну, при обычном режиме движения она не касается поверхности воды.
Да, все точно прокомментировано, сам тему изучил накануне и строю экспедиционный катамаран, но на базе Рафтмастера четверки (тут, если не ошибаюсь, поплавки Питерского Триала стоят).
Но у меня чуток другой подход, я строю тихое сплавное судно на солнечной энергии, что получится пока до конца не ясно, только испытания покажут.
Считаю, что для нашей полосы самый лучший отдых — это выезд на авто к воде и дальше вот на таком катамаране. Если все правильно сделать с точки зрения программы отдыха и места для похода, то на заграницу даже посмотреть издалека будет некогда. Только боюсь это всем подряд рассказывать, а то как бросят курорты, настроят катамараны и конец нашей замечательной природе :-)
Самодельный катамаран
Видео как сделать катамаран своими руками
Для тех, кто хочет получить более наглядные инструкции, лучше всего посмотреть видео как сделать катамаран самостоятельно.
Руководство по строительству катамарана
Прежде чем приступить к строительству катамарана, стоит разобраться в некоторых нюансах.
Во-первых , прежде чем приступить к строительству водного велосипеда своими руками, нужно определиться с основной конструкцией, а именно, из чего будет сделан корпус.
Во-вторых , то, каким будет конструкция, зависит от того, для каких целей планируется строительство.
В-третьих , сейчас на просторах интернета можно найти массу примеров реальных проектов, которые легко реализовать даже при минимальных условиях (материалы, помещение, инструменты).
Далее предлагаем несколько вариантов строительства этого плавсредства.
Надежный катамаран из пенопласта
Катамаран из пенопласта может похвастаться массой преимуществ: долговечность, непотопляемость, легкость эксплуатации. Чтобы сделать плавсредство, понадобится следующие детали, которые изготавливаются из фанеры с толщиной 12 мм:
- Две диафрагмы в носовой части.
- Четыре перегородки.
- Четыре шпангоута.
Для закрепления деталей используют стяжные трубы из дюралюминия (также подойдут стальные тонкостенные трубы). На трубах необходимо нарезать резьбу, размер которой должен составлять примерно 12 мм.
Перед сбором поплавков плавсредства на широкие части пластин кладут эпоксидный клей, а потом за счет стяжек их совмещают с помощью стальных трубок. Далее будущее плавсредство обклеивают с помощью бязи или стеклоткани, сложенной в несколько слоев. Делать это лучше с помощью эпоксидной смолы.
Передняя сторона поплавков изготавливается также собственноручно с помощью уголков, а далее обшивается листами из алюминия.
Крышки, состоящие из фанеры листового дюралюминия, приделывают к уголкам носовой части винтами, а сама носовая часть садится на концы стяжных труб и затягивается гайками. Финишная стадия заключается в заполнении носа плавсредства пенопластом, после чего закрывается крышка.
Палуба строится с помощью реек и деревянных брусков. Далее механизм крепят к шпангоутам болтами и гайками.
Внимание! Для тех, кто желает ускорить движение транспортного средства или двигаться против течения или ветра, в кормовой части можно поставить электродвигатель.
Надувной катамаран своими руками
Чаще всего поплавки отличаются конструкцией двухслойного вида: камеры внутри и защитную оболочку снаружи. Чтобы смастерить надувной катамаран, можно воспользоваться внутренними камерами с двумя отсеками.
Установка надувной камеры в средство передвижения по воде производится в шкуру поплавка через отверстия, которые расположены на концах шкуры. Все действия должны проводятся следующим образом:
- Камера кладется рядом с отверстием.
- Шкуру надевают на руку через другое отверстие.
- Камера втягивается в шкуру.
- Концы загибают приблизительно на 10 см.
У надувного плавсредства с примитивными люками отсутствует застежка, так как в момент надувания, камеры закрываются сами. В ходе вставки двух камер в шкуру, они наслаиваются друг на друга. Далее проводится втяжка двух шкур одновременно.
Трубка, которая надувает камеры, идет из шкуры через один из люков. Что касается давления в камерах, в основном оно равняется не более 0,1 атм.
Важно! Когда катамаран остается на берегу, он должен находиться в тени. В ином варианте следует слегка снизить давление в камере.
Бюджетная постройка катамарана-плавдачи-плота
Приветствую всех любителей жизни и отдыха на воде! Меня зовут Александр, вырос и живу на Волге в городе Энгельсе (тот который через мост от Саратова). Поделюсь своей историей постройки КАТАМАРАНА-ПЛАВДАЧИ-ПЛОТА.
Схема – водоизмещающий катамаран – в моем случае наиболее простая в исполнении!
«Корпуса» - надувные баллоны из ПВХ (5 отсеков в каждом, диаметр 1 м, длина 10, к третьему сезону удлинили до 11) . Был впечатлен кругосветным путешествием Кулика на надувном кате, в том числе и поэтому их выбрал, легкие, довольно прочные и главное быстрые в изготовлении (нарисовал в масштабе на листке в клеточку, отправил по почте, оплатил и через неделю они готовы) замечу, что если буду строить другой кат, то ни в коем случае не стану связываться с надувными (дорогой и предпочтительный вариант - АМГ, более дешевый – продаются готовые стеклопластиковые корпуса и самый дешевый вариант – полиэтиленовые модули плавучести).
«Мост» - деревянная палуба 4 метра на 9,5 – несущая и силовая конструкция. Набор смолянистых сосновых досок, во всю длину уложены друг к дугу по ширине и к ним прикручены силовые балки в длину. Ушло около трех кубов необрезной сухой доски. Вес палубы получился около тонны. Плюс такой конструкции прочность и упругость, т.е. на волне за счет гибкости конструкция не разрушается, а гнется.
Надстройка – каюта Ш2,5м Д2,7м высота потолка 2 м – каркас из брусков из сосны и плит OSB 12 мм, окрашена белой краской, крыша накрыта белой ПВХ, иллюминаторы вырезаны из оргстекла 5 мм и затонированы пленкой. Даже на солнцепеке в каюте довольно комфортно.
Леерное ограждение и навес - нержавеющая труба 45 мм накрыт поликарбонатом 10 мм.
Двигатель четырехтактный Мерк 15 л.с. висит на транце сваренном из стальных уголков.
Обитаемость: спальных мест - три в каюте и четыре под навесом; на камбузе - газовая плита, холодильник, горячая и холодная вода, забор насосом через фильтры; на корме оборудован душ и биотуалет; электроснабжение 3 кВт 220В от генератора и 12В от АКБ, преобразователь 12-220 и зарядка 220-12, музыка, воздушный компрессор 1,5 кВт с ресивером для подкачки баллонов, напора воды и пневмосигнала; на носу мангал, а под навесом большой стол, имеется лестница для купаний.
Строили дружной компанией, помогали все друзья, товарищи и родственники. Постройка заняла 1 месяц до спуска на воду в 2013 году, это без каюты и навеса, так ходили до закрытия сезона, а в 2014 году потратили еще месяц на все остальное.
Получился душевный, простой и надежный катамаран, со всеми удобствами и достойными ходовыми характеристиками, осадка 20см, крейсерская скорость 10 км/ч, максимальная 11, низкий расход топлива и большая отдача позитива. За спиной четыре сезона на воде, 1800 моточасов , два похода до Тольятти в 14-м и до города-героя Волгограда в 16-м, один «речной шторм» в районе Балаково. Этот проект объединил нас общей идеей, подарил мне и экипажу счастливое время на воде , позволил по другому взглянуть на отдых и главное - много новых знакомств с интересными и позитивными людьми.
Материалы и комплектующие для строительства катамарана
Катамаран характеризуется большим количеством особенностей своей конструкции, если рассматривать его в сравнении с остальными плавсредствами. Именно по этой причине, перед тем, как приступить к постройке катамарана, необходимо выяснить, из каких комплектующих он состоит.
- Основная часть – это поплавки, которые выглядят как две камерные конструкции, находящиеся по бокам транспортного средства. Задача этой детали заключается в том, чтобы приспособление держалось на плаву. Поплавки могут изготавливаться из различных материалов. Для подобных целей можно взять пленку, из которой сделаны надувные баллоны, трубы из пластика или пенопласт.
- Соединительная рама. Эта деталь может состоять из любого материала: трубы из пластика, дерево, металл. При этом следует учитывать, что чем легче будет рама для катамарана, тем меньше по габаритам могут быть поплавки.
- Палуба. Данная часть служит для посадки пассажиров, вещей и в принципе того, что планируется перевозить.
- Руль. Функции, которые возложены на руль катамарана, выполняет лопасть под водой, которая устанавливается параллельно движению, если нужно двигаться прямо, и отгибается в сторону для поворота влево или вправо соответственно. Все манипуляции осуществляются благодаря поворотной ручке, которая выведена на палубу.
- Весла, мотор, педали или другое приспособление, которое будет приводить транспортное средство в движение.
Строительство катамарана – это чистой воды авантюра.
Управлять своей собственной скоростной лодкой, это была детская мечта.
Я не представлял ничего другого, как построить ее самому. Отец и дед строили лодки, как по чертежам из КиЯ, так и свои собственные, в том числе и спортивные. Строили и гонялись.
Фото принадлежит семье автора. Дед закладывает поворот на спортивной мотолодке собственной постройки. Фото принадлежит семье автора. Дед закладывает поворот на спортивной мотолодке собственной постройки.Мое детство прошло на базе спортсменов водно-моторников. Атмосфера там была шикарная. Тогда и был построен мой первый катамаран, вернее его модель, две деревяшки, с закругленными гранями в носовой части с внешней стороны и соединенные мостом из фанеры.
Фото из семейного архива автора. Отец на спортивном скутере Danish, класс ОH-350, в ожидании старта. Фото из семейного архива автора. Отец на спортивном скутере Danish, класс ОH-350, в ожидании старта.Помню буквально потребовалось пара часов и уже «ходовые испытания» в местном затоне.
А ведь товарищи постарше уже тогда ваяли интересные модели из смолы и стеклоткани…
А кто-то и вовсе управлял настоящей мотолодкой, типа «Эпсилон» или «Винрейс».
Прошли годы, прежде чем я начал стройку своей лодки.
А как строить, если не знаешь, что и как? Я и сейчас многого не знаю…
Была только мечта и большое желание ее осуществить.
1. Помещение.
Нашлось быстро, спасибо другу. В летнем варианте (ГСК «Ласточка»), зато это был пустой, просторный гараж 6х9м, но без капитального остекления, солнечная сторона. Но до него было непросто добраться. Помню в солнечную погоду там было тепло. Стройка была начата именно там. Работали вдвоем с отцом. Основные параметры лодки задал он.
Разумеется, это должен был быть катамаран, еще и с автомобильным двигателем ВАЗ-21083, вальным приводом и винтом, чтобы совсем жизнь мёдом не казалась.
Основные характеристики лодки:
- Длина: 5 м
- Ширина: 1,8 м
- Высота борта на миделе: 600 мм
- Килеватость: 17 гр
2. Материалы.
Закупили основные материалы, древесину, брусок 20х40 , 15х40 - были пущены на шпангоуты (тогда это было новое и очень смешное слово), а 20х20 – на стрингеры. Фанера ФСФ, сорт BB/CP 4 и 6мм , на обшивку и лист 9 мм для усилений продольного набора, на переборку моторного отсека. Саморезы разной длины и несколько кг гвоздей.
3. Инструменты
- · Рулетка 5 м
- · Ножовка по дереву
- · Ножовка по металлу
- · Крестовая отвертка
- · Молоток маленький
- · Рубанок(ручной)
- · Напильники, плоский и квадратный
- · Угольник столярный
- · Уровень
- · Электродрель
- · Ленточная шлифовальная машина
- · УШМ
- · Канцелярский или роликовый нож (для нарезки стеклоткани)
- · Прикаточные валики (для формовки стеклоткани)
Средства защиты
- · Очки
- · Маска-респиратор (3м -6000) для работы со смолой и другой химией
- · Полумаска с фильтром (для пыльных работ)
Расходные материалы
- · Перчатки (строительные и латексные)
- · Кисти (самые дешевые)
- · Ацетон (для разбавления смолы и чистки инструментов)
Позже, уже на этапе отделки были куплены:
- · Электро лобзик
- · Виброшлифмашина
Первым делом нужно было изготовить шпангоуты!
Для этого собрали простенький кондуктор, который был обклеен миллиметровой бумагой, на которой были размечены шпангоуты. Позже он выполнял роль верстака, нужно было создать некое подобие мастерской.
Все равно многое делалось на коленке. Дальше приступили к созданию стапеля, он получился быстросборный, но по сути одноразовый из тонкостенного стального профиля для гипсокартона. Собрали на вытяжных заклепках. Дешево и сердито!
Параллельно все деревянные элементы набора и фанерной обшивки проходили подготовку, пропитывались пинотексом, а позже более дешевым аналогом.
Лодку собирали днищем вверх. Выставили шпангоуты на импровизированный стапель. Врезали (смола + саморезы) один за другим стрингеры и дни полетели один за другим. Очень мощный для такой лодки силовой набор. Фанерную обшивку крепили на гвозди в загиб.
Как сделать самодельный катамаран
Для тех, кто проживает рядом с озером, рекой, морем или другими водоемами, такое средство передвижения по воде, как катамаран весьма актуально. В некоторых случаях подобный вид транспорта является необходимостью, поэтому должно отвечать ряду требований, в частности быть прочным и надежным. Приобрести катамаран удовольствие нельзя назвать дешевым, однако есть альтернатива – сделать его своими руками. Как это сделать грамотно, вы сможете узнать далее.
Первый вариант
Какое парусное судно можно построить при минимальных затратах, не имея ни специального места для постройки и хранения судна, ни высококачественных материалов?
Таким судном был признан сверхмалый катамаран длиной менее двух с половиной метров. В том, что на катамаране подобных размеров можно успешно ходить под парусом, нас убедила фотография в одном из номеров французского журнала «La Revue Marittirne». Выбранная длина позволила не только построить корпуса в условиях любой городской квартиры, но и перевозить их в электричке, на трамвае и тем более на крыше автомобиля.
Требовалось обеспечить и другие качества катамарана: простоту сборки и вооружения, легкость в управлении и быстроходность. Была разработана разборная конструкция со съемным мостиком и герметичными корпусами.
Тип парусного вооружения—бермудский кэт.
Основные параметры малого катамарана:
Для увеличения продольной остойчивости корпуса имеют довольно полные оконечности. Округлые обводы обеспечивают минимум смоченной поверхности, которая при выходе одного корпуса из воды уменьшается еще на УзМатериалом для обшивки корпусов послужил картон толщиной 3 мм, имеющийся в большом выборе в магазинах строительных товаров. Картон достаточно прочен и технологически удобен.
Его недостаток — больший, чем у фанеры, удельный вес (уОбшивка приклеена к набору казеиновым клеем с запрессовкой шурупами. Корпуса обтянуты снаружи бязью на эпоксидном клее и пропитаны изнутри смесью олифы и скипидара.
Продольный набор корпуса состоит из киля, мидельвейса (карленгса), привальных брусьев и двух стрингеров. Шпангоуты выпилены из фанеры толщиной 12 мм. В оконечностях шпация уменьшена для удобства крепления обшивки.
Швертовые колодцы для кинжальных швертов сделаны сквозными — от палубы до дна.
Сборка корпусов производилась без стапеля с проверкой по струне.
Мостик опирается на корпуса концами двух коробчатых балок. Подмачтовая балка имеет сечение 64X80 мм и рассчитана на изгиб от давления мачты 150 кг. Запас прочности фанерных поясов балки n=3,5. На корпусах установлены ясеневые подушки с широкими петлями, в которых концы балок фиксируются четырьмя болтами. При таком креплении мостик приподнят над корпусами, что увеличивает вертикальный клиренс.
Пустотелая мачта состоит из двух частей. Верхняя половина надевается на нижнюю и крепится болтом. Место стыка закрыто обтекателем из пенопласта. В нижней части к мачте крепится пара бамбуковых ног; эти ноги заменяют штаги, принимают часть нагрузки вант, облегчают установку мачты.
Разобранная мачта и гик хранятся в корпусе катамарана. Для этой цели в транце одного из корпусов сделан лючок, который задраивается крышкой с резиновой прокладкой.
Шверты и рули вырезаны из дюралюминия Д16 толщиной 3 мм.
Фаловая дощечка паруса служит одновременно для крепления пенопластового поплавка. Объем мачты, обтекателя и поплавка достаточен, чтобы предотвратить полное опрокидывание лежащего на борту катамарана.
Остойчивость столь малого судна зависит, прежде всего, от эффективности откренивания. При выходе из воды наветренного корпуса с рулевым на нем восстанавливающий момент равен 100—120 кгм. Номинальным для катамарана следует считать ветер 7—8 м/сек. В этом случае кренящий момент не превысит 90 кгм, а расчетная скорость на курсе галфвинд будет равна 12 узлам. Полное сопротивление судна при этом составляет 16 кг.
Действительную скорость можно определить по уровню скоростного напора воды. С этой целью достаточно прикрепить к мачте прозрачную трубку с опущенным под воду и отогнутым вперед концом. Колебания водяного столба в трубке можно уменьшить установкой дросселя или присоединением воздушного колпака.
Быстроходность для катамарана (даже такого маленького, как «Колибри») справедливо считают вопросом престижа. Результаты расчета позволяют надеяться, что на закрытых водоемах скорость будет достаточно высокой.
Катамаран имеет запас плавучести 280 кг и может брать на борт второго человека или груз. Увеличение осадки при этом составит 1 см на 12 кг груза.
Третий вариант
Самодельный катамаран из пенопласта непотопляем, удобен в эксплуатации, долговечен и прост в изготовлении.
Его размеры: 3750 х 1600 мм, толщина пластин от 40 до 150 мм, высота поплавка 200 мм и ширина 400 мм. Вес 1 м3 пенопласта составляет около 20 кг.
Носовая часть поплавков катамарана делается отдельно из алюминиевых уголков 25 х 25 мм и обшивается тонким (0,5 мм) листовым алюминием. Металлическая конструкция имеет фанерную диафрагму, скрепленную болтами М5с уголками; детали алюминиевой обшивки соединены заклепками.
Крышки из фанеры или листового дюралюминия толщиной 1-1,5 мм прикрепляются винтами к уголкам носовой части. Носовую часть насаживают на концы стяжных труб и закрепляют гайками, как показано на рисунке. Затем ее заполняют кусками пенопласта и закрывают крышкой.
Надстройку (палубу) собирают из деревянных брусков и реек. Вся конструкция крепится к шпангоутам восемью болтами с гайками. Для передвижения по воде в корме устанавливается лодочный мотор мощностью 1-5 л.с. Можно плавать и на веслах, сделанных из тонкостенных дюралюминиевых труб. Возможна также установка на катамаране косого паруса площадью до м/2.
Как сделать катамаран из пластиковых труб своими руками?
ПВХ – современный материал, обладающий массой положительных качеств. Он довольно недорогой, легкий, прочный, долговечный, устойчивый к разным климатическим условиям и средам. К тому же, пластиковые трубы легко и быстро соединяются, обеспечивая абсолютную герметичность стыков.
Самодельный катамаран из пластиковых труб
Благодаря этому, использование пластиковых труб получило широкую популярность не только при монтаже водопроводов и канализационных систем. Из них «народные умельцы» своими руками изготавливают множество полезных «штуковин», начиная от стеллажей и поилок и заканчивая санями и плавсредствами.
В этой статье мы расскажем вам о том, как можно быстро и недорого изготовить катамаран из пластиковых (полипропиленовых) труб своими руками.
Почему катамаран?
Вариантов плавсредств существует масса, как и их предназначений. Для тех, кто проживает вблизи водоемов, а особенно для тех, у кого преодоление водной преграды является жизненной необходимостью, катамаран подойдет идеально. Такой вариант судна имеет массу преимуществ перед байдарками, лодками или яхтами.
- для изготовления катамараны из пластиковых труб требуется минимальное количество материала. К тому же, вполне могут быть использованы остатки от недавнего монтажа канализации или водопровода;
- катамаран имеет небольшой вес, поэтому не доставляет проблем в вопросах транспортировки;
- благодаря особенностям конструкции – два баллона, соединенные палубой, такое плавсредство имеет высокие мореходные качества, прочность, надежность и достаточную скорость движения;
- возможность размещения необходимого количества мест для сидения;
- на катамаран можно установить двигатель любого типа.
Из чего состоит катамаран?
Катамаран имеет большое количество особенностей конструкции, в сравнении с другими плавсредствами.
Основой для катамарана служат пластиковые трубы большого диаметра
Именно поэтому нужно подробно знать его составляющие, прежде чем приступать к чертежам и монтажным работам.
- Первая, и самая главная, часть катамарана – поплавки. Это две камерные конструкции, расположенные по бокам плавсредства. Их непосредственная задача – удерживать судно на плаву. Баллоны могут быть изготовлены из разных материалов, ограничивающих внешний периметр поплавка. Для этого используют пленку, из которой изготавливаются надувные баллоны, пенопласт или трубы ПВХ.
- Соединительная рама. Она может быть выполнена из любых материалов, начиная от все тех же пластиковых труб и заканчивая деревом или металлом. Чем легче рама катамарана, тем меньший размер могут иметь поплавки.
- Палуба. Эта часть создается для размещения пассажиров, багажа и прочего, что будет транспортироваться по воде.
- Руль. Функцию руля у любого плавсредства выполняет подводная лопасть, которая для движения прямо устанавливается параллельно движению, для поворота отгибается в ту или иную сторону с помощью выведенной на палубу поворотной ручки.
- Весла, педали, мотор или любое другое устройство, приводящее катамаран в движение.
Читайте также:
