Как разобрать заднюю втулку велосипеда турист

Обновлено: 09.01.2025

Велосипеды с одной передачей и ножным тормозом до сих пор пользуются популярностью, ведь многим людям для их целей просто не нужен велосипед с передачами. Также односкоростные втулки ставятся на все детские велосипеды до 20 дюймов. Он надёжные, простые конструктивно, но проблема в том, что если во втулке используется некачественная смазка, она будет сильно сопротивляться вращению и ехать на велосипеде будет откровенно тяжело. И если взрослый сможет противостоять этому сопротивлению, то ребёнок через короткий промежуток времени просто не захочет больше садиться на велосипед. Поэтому озаботьтесь заменой смазки в задней втулке.

Мы рассмотрим переборку заднего колеса для взрослого велосипеда, но имейте ввиду, что на детских велосипедах конструкция точно такая же. Для чистоты эксперимента мы взяли новое колесо, ослабили конусы, чтобы оно легко крутилось, но и не люфтило. Вот так оно крутится

1. Инструменты

1. Гаечный ключ на 17 мм.

2. Конусный ключ на 15 мм.

3. Плоская отвёртка.

4. Смазка для подшипников. Мы будем использовать мультифункциональную смазку Mobil XHP 222. Можно обойтись более дешёвыми смазками, например, литолом.

!Важно. Смазка должна быть пластичной (не жидкой).

2. Разборка втулки

Работу начинаем с правой стороны (где находится звёздочка).

Снимаем отвёрткой стопорное кольцо, удерживающее звезду

Снимаем звезду и металлический пыльник, после чего захватываем конус на 15 мм конусным ключом и ослабляем контргайку гаечным ключом на 17 мм

Откручиваем контргайку и конус

Выкручиваем и достаём правую часть муфты вместе с подшипниками

Достаём левую часть муфты вместе с тормозным рычагом

Как видим, здесь не худший вариант смазки. Несмотря на свою чересчур вязкую консистенцию, судя по фото со вспышкой, смазка похожа на графитовую. Но это бывает на взрослых велосипедах. На детских, к сожалению, закладывается либо подсыхающий клейстер, либо клей «Момент», которые просто не дают колесу нормально крутиться. Хорошо, если производитель втулок пожалеет смазки – тогда ваш ребёнок сможет более менее нормально кататься. В противном случае катание на велосипеде будет происходить с большой долей страданий.

Разобранная левая часть выглядит так

3. Очистка, смазка

Сначала уберите по максимуму всю смазку с помощью тряпок или туалетной бумаги. Возьмите какой-нибудь очиститель (мы использовали очиститель карбюратора в баллоне под давлением) или растворитель и прочистите по максимуму внутренности втулки. Кстати, подойдёт и любимая многими WD-40

Вытрите начисто детали. Если у вас нет очистителя, можно просто более тщательно вытереть всё тряпками

Нанесите смазку внутрь корпуса втулки, в том числе и на поверхности, с которыми взаимодействует подшипник

Главная задача – собрать левую часть муфты и целиком установить её во втулку вместе с колодками.

В часть муфты устанавливаем шайбу, за ней пружинку так, чтобы усики были направлены наружу

Смазываем конус, находящийся рядом с тормозным рычагом, устанавливаем на него подшипник

!Подшипник должен упираться шариками в чашку втулки, а с другой стороны подпираться конусом.

4. Сборка втулки

Попадаем усиками в специальные отверстия, сделанные в конусе. Для наглядности фото без смазки

Смазываем часть муфты, кладём на неё колодки. Выступы на колодках должны лежать на конусе между его выступами

В таком виде устанавливаем получившуюся конструкцию в корпус втулки

Устанавливаем подшипник большего диаметра в корпус втулки шариками внутрь, а подшипник меньшего диаметра в правую часть муфты, предварительно смазав все поверхности

Закручиваем муфту, прикручиваем конус и контргайку, после чего захватываем конус и затягиваем контргайку. Важно выбрать такой момент, когда колесо крутится легко, но не имеет люфта

Устанавливаем пыльник, звёздочку, после чего ставим стопорное кольцо в специально предназначенную для него канавку

На видео наглядный итог замены смазки (сравните с роликом в начале статьи)

Часовое видео о переборке односкоростной втулки с ножным тормозом прекрасно дополнит нашу статью

Для читателей нашего блога действует скидка 10% по промокоду blog-BB30 на все товары , представленные в нашем магазине

Заключение

Ознакомившись с данной статьей, вы узнали, как правильно разобрать и произвести ремонт задней и передней втулки велосипеда своими руками на примере картинок и видео. Какой можно подвести итог? В первую очередь следует периодически и своевременно проводить обслуживание: выполнять очистку и смазку, проверять на люфты и исправность. Помимо этого мы узнали, чем можно смазывать втулку, а чем нельзя, а также узнали ее устройство. Спасибо за внимание и удачи вам в ремонте!

Разборка, профилактика и сборка, задней втулки и трещотки велоколеса

Не за горами начало очередного велосезона, и упомяная о пословице про сани и телегу, неплохо было бы подготовить к нему свой «велик» уже сейчас. Не в каждом населенном пункте есть велосервис, где «опытные» (иногда) мастера, за «символическую» (никогда) плату, сделают профилактику Вашему двухколесному другу. А значит – нужно надеяться на свои «золотые руки» и помощь интернета.

Приступаем к обслуживанию колеса

Ещё с осени отмытое и протертое. Откручиваем с оси, гайки крепления колеса к раме.

С обеих сторон, разводным ключом, либо рожковым на 15. Придерживая ось с противоположной стороны другим ключом от проворачивания.

Теперь, когда гайки сняты, так же, придерживая ось вторым ключом, за затянутую контргайку, отворачиваем гайку, контрящую резьбовую внутреннюю обойму подшипника ступицы колеса.

Снимаем с оси дистанционную втулку.

А сейчас, отворачиваем наружную обойму внешнего подшипника каретки.
ВНИМАНИЕ! Отворачивать нужно ПО ЧАСОВОЙ стрелке, т.к. резьба здесь – левая.

Опять же, по причине отсутствия специального инструмента для велоремонта, используем либо «бородок», либо уголок плоской отвертки, постукивая по ней молотком. Обычно, если не заржавела, обойма отворачивается без особых усилий. И вот перед нами не отягощенные обильной смазкой, а вернее – совершенно сухие, шарики внешнего подшипника. Чтобы избежать раскатывания шариков при снятии блока звездочек, под колесо, правильнее всего, подстелить кусок ткани. (Если разбираете на гладкой поверхности)

Чтобы не растерять их при извлечении, лучше всего воспользоваться магнитом. В два- три приёма, все шарики будут извлечены.

В отдельную емкость.

Почему в отдельную? Потому что, будут ешё точно такие же - из внутреннего подшипника. И чтобы не возникало проблем с их сортировкой и подсчетом, лучше сразу разделить. Далее, аккуратно потянув вверх блок звездочек, снимаем его со ступицы, услышав естественно, чуть слышный стук выпадающих шариков внутреннего подшипника. Так же – сухого, до неприличности.

Опять же магнитом, собираем их в емкость.

И вот она – трещотка.

Тщательно протираем её и блок звездочек, от остатков старой смазки и загрязнений.

Заглянув во внутрь ступицы колеса, со стороны трещотки, обнаруживаем там внутреннюю обойму подшипника ступицы. Как и положено, она вся в грязи. С помощью ветоши и тонкой плоской отвертки либо деревянной палочки, удаляем всю грязь.

Далее, придержав обойму «утконосами», выворачиваем из неё ось, в противоположную сторону, освобождая таким образом, шарики подшипника ступицы с другой стороны. Если и там отсутствует смазка, то они так же свободно выпадут.

Понятное дело – все тщательно протираем ветошью. Одна неприятная деталь – по причине отсутствия специального ключа для отворачивания корпуса трещотки, добраться до шариков подшипника ступицы с этой стороны, не представляется возможным. Чтобы, всё-таки доставить смазку к подшипнику, пришлось нагреть «Литол» до текучего состояния и заливать с противоположной стороны в щель между осью и корпусом втулки, пока смазка не потекла из под не разобранного подшипника. После чего, наносим смазку на внешнюю обойму подшипника ступицы.

И вставляем на место шарики.

После чего, придерживая, опять, «утконосами» обойму с противоположной стороны, заворачиваем ось почти до упора.

ВНИМАНИЕ! Затяжку, пока не делать. Ставим на место дистанционную втулку.

Наворачиваем контргайку. НЕ ЗАТЯГИВАЯ. Пока…

И переходим к сборке блока звездочек. Наносим на обойму внутреннего подшипника смазку и укладываем в неё шарики до заполнения.

Будет казаться, что одного или пары шариков не хватает. Это – нормально, поскольку подшипник «насыпной», без сепарации. То же самое делаем с другой стороны.

Когда все шарики на месте, аккуратно, с небольшим проворачиванием против часовой стрелки, ставим блок звездочек на трещотку. Проворачивать необходимо, для более легкого захода трещотки в зубцы.
Ну, вот. Блок почти собран.

Остается поставить на место регулировочные шайбы.

И закрутить ПРОТИВ часовой стрелки, крышку-обойму.

Опять, при помощи отвертки, не сильными ударами молотка – до упора. Дальше положенного, закрутить её не дадут регулировочные шайбы. Но и чрезмерных усилий прилагать не стоит. Сейчас, когда все собрано, нужно приступать к регулировке рабочих зазоров у подшипников ступицы. Для этого, отворачиваем, почти до самого конца резьбы, контргайку, придерживаем «утконосами» внутреннюю обойму, а ось вращаем до легкого касания обоймой шариков. После чего, заворачиваем контргайку до самой дистанционной втулки и зафиксировав втулку «утконосами», подтягиваем гайку. Проворачиваем на несколько оборотов колесо, чтобы шарики встали на место, и удерживая ключом гайку, с противоположной от звездочек стороны, затягиваем контргайку с достаточным усилием. Снова проворачиваем колесо. Оно должно свободно вращаться на оси, без попыток её провернуть.
Если во время вращения чувствуются легкие подергивания оси, значит, подшипники зажаты и нужно повторить регулировку, ослабив контргайку и чуть-чуть ослабив внутреннюю обойму ступичного подшипника, после чего опять затянуть контргайку. Две-три неудачных попытки и всё получится. Колесо собрано. Крутится свободно, без закусывания и люфта.

Устройство, разборка и ремонт задней и передней втулки

Видео по теме

Разновидности и устройство втулок велосипеда

В данный момент на рынке велозапчастей встречается несколько разновидностей втулок колес велосипеда: со свободным ходом, без свободного хода (применяется на fix-байках), а также со встроенным ножным тормозом, со встроенной динамо-машиной, и так называемые планетарные втулки. В конструкциях со свободным ходом могут применяться два типа подшипников: типа конус-чашка (в основном от производителя Shimano) и промышленные подшипники. Так как втулки со свободным ходом и со встроенным тормозным механизмом являются наиболее популярными, ниже мы рассмотрим их конструкцию.

Конструкция втулок с подшипниками «конус-чашка» (насыпными)

Этот тип втулок является одним из самых распространенных по сравнению с остальными и зачастую используется на шоссейных, горных, дорожных и других видах железных коней. Он может применяться как на самых бюджетных велосипедах, так и на профессиональных байках. Приверженцем такой конструкции является фирма Shimano, которая занимается производством исключительно втулок с насыпными подшипниками (ну и планетарных втулок). По их словам конус имеет преимущество перед втулкой на промподшипниках, а именно – лучший накат. Так это или нет сказать сложно, но это и не цель данной статьи. Далее рассмотрим конструкцию типичной втулки с конусами.

Как мы видим втулка с подшипниками типа «конус-чашка» состоит из: корпуса, оси, чашек, шариков, пыльников, конусных гаек, шайб, пыльников, контргаек (и барабана, если мы рассматриваем заднюю втулку).

Устройство втулки велосипеда на промподшипниках

Конструкция данного типа втулок очень схожа с предыдущей, за исключением использования промподшипников вместо насыпных шариков. Из-за этого у нее отсутствуют такие компоненты как шарики и конусные гайки, а подшипник представляет собой цельную конструкцию. К плюсам можно отнести простоту сборки и разборки, а также ненадобность настройки затяжки конусов. Данный тип втулок также может использоваться практически на всех разновидностях велосипедов.

Конструкция задней втулки с тормозным механизмом

Данную разновидность втулок устанавливают в основном на односкоростные городские велосипеды. Главной ее особенностью является тормоз, который установлен внутри ее корпуса и приводится в действие движением педалей назад. За счет этого она немного крупнее и тяжелее своих конкурентов. Ниже мы приведем картинку с конструкцией этой втулки.

Планетарные и динамовтулки

Планетарные втулки велосипеда очень похожи на маленькую КПП от автомобиля и имеют сложную конструкцию и плотную компоновку деталей. Внутри данной конструкции множество шестерней, при помощи которых осуществляется переключение скоростей. Сложные в ремонте и обслуживании. Часто могут использоваться на городских складных велосипедах.

Втулки с динамкой внутри корпуса представляют из себя, грубо говоря, маленький генератор от которого можно запитывать различные электроприборы велосипеда. Например, это могут быть осветительные фонари. В основном динамка располагается внутри передней втулки городского или дорожного велосипеда.

Как поменять заднюю или переднюю втулку на скоростном байке

Если речь идет о конусных втулочных механизмах, то в замене нуждаются только изделия с изношенными чашками. В этом случае, подбирается аналог, подходящий по расстоянию между дропаутами и количеству отверстий под спицы. Работу по переспицовке колеса лучше поручить опытному мастеру, как и подбор новых спиц.

Чем смазать подшипники задней и передней втулок

Для смазки подшипников передней и задней втулок велосипеда можно использовать любые густые типы смазок для подшипников в автомобилях. Например, неплохо подойдет Литол-24 или ЦИФТИМ-201,158. Конечно, никто не запрещает вам купить специализированные велосипедные смазки для подшипников, например, от компании Shimano, которые великолепно справляются со своими задачами. Но если честно, то особо разницы (кроме цены) я не заметил.

А вот то, чем нельзя смазывать подшипники втулок на велике: WD-40, моторные автомобильные масла, масла для швейных машинок, для смазки цепей велосипеда и прочие жидкие смазочные материалы.

Как перебрать заднюю и переднюю втулку на скоростном велосипеде

Переборка втулки, будь-то задней или передней – это мероприятие, которое может носить как вынужденный характер, из-за попадания воды во втулку, так и регламентный. Цель его по большей части профилактическая – сменить смазку и, при необходимости, заменить некоторые комплектующие. Если речь идёт о конусной велосипедной классике, то это может быть изношенный шарик или конус. Однако на скоростных велосипедах встречается и иной тип опор, который также нуждается в обслуживании.

Обслуживание задней и передней втулки

Перед тем как преступить к разборке, давайте определимся, когда надо обслуживать втулки велосипеда. Прежде всего, стоит отметить, что обслуживание бывает периодическим и вынужденным.

Периодическое обслуживание

Подразумевает под собой профилактические мероприятия по чистке и смазке всех узлов втулки велосипеда во избежание выхода их из строя, тем самым уменьшая затраты на покупку новых запчастей и проблем с ремонтом. Многими веломастерами рекомендуется производить замену смазки подшипников втулки каждые 5000 км, но как показывает практика, очень много зависит от дорожного покрытия, по которому вы катаетесь и качества самой втулки (непосредственно конструкция пыльников). Поэтому необходимость обслуживания может возникнуть и раньше.

Вынужденное обслуживание

Если при езде или проверке вращения колеса велосипеда вы обнаружили люфты, посторонний шум и треск внутри втулки или же наблюдается затрудненное вращение колеса, то это может говорить о нескольких возможных причинах:

• Неверная затяжка конусов (в случае подшипника «конус-чашка»).
• Отсутствие смазки или ее сильное загрязнение.
• Выход из строя чашек, шаров или конуса втулки (в случае подшипника «конус-чашка»).
• Выход из строя промподшипников (в случае втулки на промах).

В данном случае следует как можно скорее произвести ремонт и обслуживание колеса. А что для этого нужно сделать мы рассмотрим ниже.

Как разобрать, смазать и собрать заднюю и переднюю втулку велосипеда

Разборку и замену смазки мы произведем на примере втулки с подшипниками «конус-чашка».

ВНИМАНИЕ: При разборке четко запоминайте последовательность демонтажа компонентов втулки и то, как они установлены. Также детали с левой стороны нельзя устанавливать на правую и наоборот. Последнее вызвано тем, что шарики, чашки и конуса притираются друг к другу и будут плохо подходить, если вы переместите их на другую сторону.

Разборка передней втулки

Для начала разберем/соберем переднюю втулку байка.

Разборка задней втулки

Далее мы рассмотрим, как разобрать и смазать заднюю втулку колеса велосипеда. В принципе, особой разницы от методики разборки передней нет (поэтому можете прочитать сначала ее, там есть моменты, которые мы не стали повторять в описании к задней), кроме нескольких мелких отличий.

Если вам по каким-либо причинам необходимо снять кассету, то это можно сделать буквально сразу при помощи специального инструмента.

Ремонт велосипеда: Как обслуживать заднюю втулку на промподшипниках

Сегодня нашим подопытным выступит втулка Hope Pro 2 EVO, а компанию ей составит старенькая втулка Axiom, раньше такие шли на комплитах от Norco.

1. Список инструментов
2. Снимаем колесо
3. Снимаем кассету
4. Снимаем барабан
5. Чистим внутренности
6. Собираем втулку

Список инструментов, которые нам понадобятся:

• Шестигранники, чтобы снять колесо
• Ключ-хлыст или старая цепь
• Съемник для кассеты
• Струбцины или тиски
• Рожковые ключи на 17 и на 19
• Киянка

Приступим к сервису. Но сначала убедитесь, что в наличии есть велосипед и свободное время.

Шаг 1: Очевидно, что сначала нужно снять колесо с велосипеда. Если у вас переключатель от Shimano с Shadow+, не забудьте перевести рычаг регулировки SHADOW+ в положение OFF.

А может у вас переключатель от SRAM с технологией Type, то не стоит забывать зафиксировать лапку переключателя с помощью кнопки с замком. Это у простит снятие колеса.

Шаг 2: Теперь снимите колесо. Мне, на раме Iron Horse Sunday необходимо открутить 2 шестигранных болта на 4мм, которые фиксируют ось, а затем выкрутить ось шестигранником на 6мм. Вполне вероятно, что у вас слегка другая конструкция, но уверен, что снятие колеса у вас не вызовет никаких проблем.

Шаг 3: Снимаем кассету. Чтобы это сделать нам потребуется съемник, вот такой:

Вставляем съёмник в кассету:

Если вы начнете крутить съемник, то кассета просто будет проворачиваться с барабаном, вам необходимо её зафиксировать. Для такого дела был изобретен «ключ-хлыст», такой себе рычаг с кусочком цепи. Накиньте его по часовой стрелке вокруг звезды.

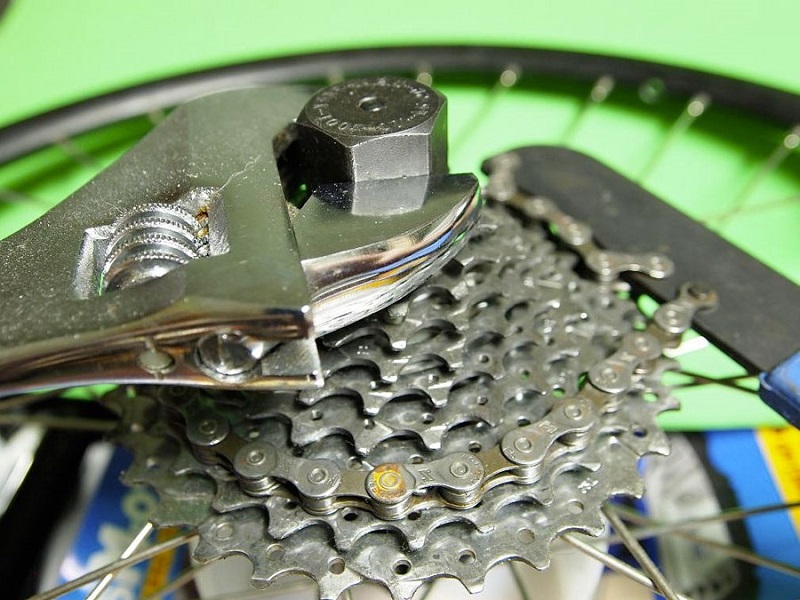

Если ключа нет, то не стоит расстраиваться. Вас выручит старая цепь! Берем цепь, делаем пару витков вокруг любого рожкового ключа/палки/ плойки жены , кладем на пол и прижимаем ногой. Можно зажать цепь в тисках, если они есть. Свободный конец оборачиваем вокруг кассеты. Крутим съемник ключом.

Вуаля, стопорная гайка снята и теперь можно снять кассету.

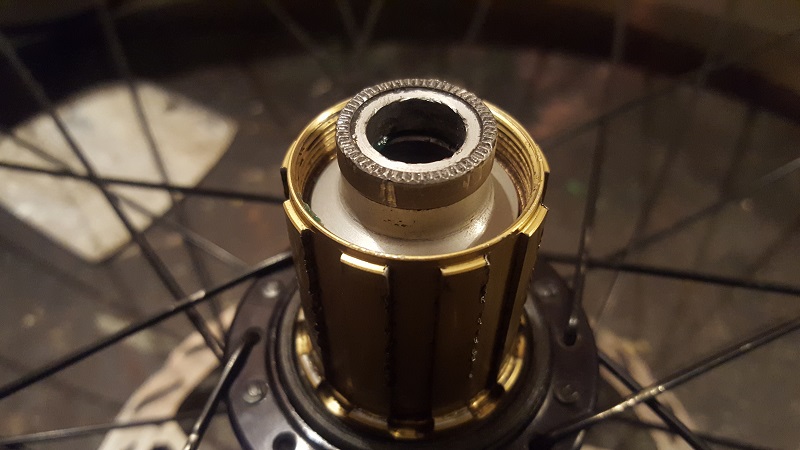

Обратите внимание на засечки на барабане, это засечки от звёзд кассеты. Если вы используете наборную кассету с алюминиевым барабаном, то от сильного педалирования остаются такие засечки. Они могут привести к тому, что барабан треснет. Так что, либо используйте кассеты с алюминиевым «пауком» или стоит присмотреться к стальному барабану, если производитель выпускает их для вашей втулки.

Шаг 3: Снимаем барабан. Чтобы снять барабан на втулке от Hope нужно снять проставку, которая прижимает барабан к втулке и оси втулки. Эта проставка просто вставлена в барабан, но может «туго» сниматься. Чтобы её снять необходимо использовать струбцины или тиски, предварительно обернув проставку любой тканью, дабы не поцарапать её. Просто зажимаете и тяните проставку на себя.

В нашем распоряжении так же есть втулка AXIOM, в которой используется иная конструкция. Чтобы снять барабан на ней нужно открутить с оси две стопорные гайки, находящиеся со стороны тормозного диска. Для этого нужны 2 рожковых ключа на 17 и 19 мм.

Обратите внимание на то, что 17 мм ключ должен быть достаточно узкий, поэтому если у вас подобная втулка, лучше обзавестись таким ключом изначально. У нас же просто был старый ключ, который мы предварительно сточили по бокам.

У различных втулок различные конструкции, поэтому с какой именно стороны стоит начать разбирать вашу втулку лучше предварительно узнать по названии модели из мануала производителя или поискать в интернете.

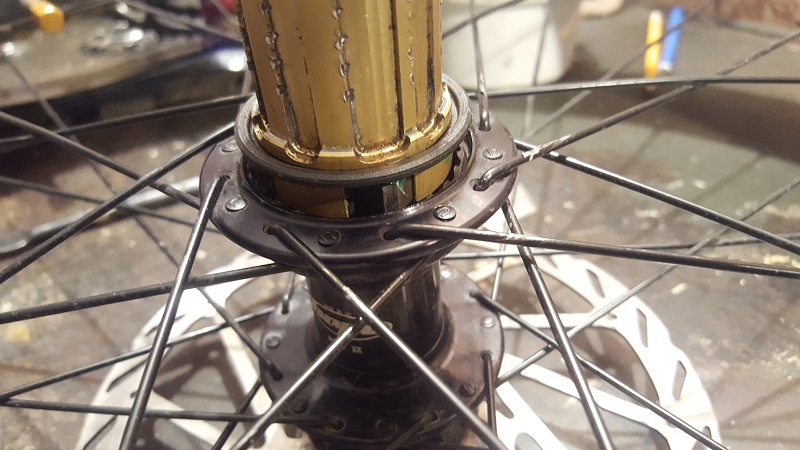

Сняв проставку на втулке HOPE просто тянем барабан на себя, ось втулки остается на колесе.

Не потеряйте металлическую шайбу, которая находится между промподшипником втулки и барабаном!

Сняв гайки на втулке AXIOM так же тянем барабан на себя, ось снимается вместе с барабаном, так как барабан хорошо запрессован на неё.

Шаг 4: Чистим внутренности. Внимательно обследуйте зубцы храповика во втулке и собачки с пружинками на барабане. Убедитесь, что на них нет повреждений, удалите грязь и старую смазку.

Покрутите подшипники во втулке и в барабане. Подшипник должен крутится плавно, без рывков и залипания. Промподшипники обычно считаются необслуживаемыми, но если в вашей втулке промподшипники с резиновыми пыльниками, то их легко снять. Необходим небольшой нож, которым вы сможете поддеть сальник. Будьте осторожны, чтобы не повредить пыльник, не спешите и попадите точно между внутренней втулкой подшипника и пыльником!

Обследуйте подшипник на предмет износа. Удалите старую смазку с помощью бензина или керосина и небольшой кисточки. Постарайтесь не использовать ацетон и прочие растворители, они пагубно влияют на сальники. Набейте очищенный подшипник новой консистентной смазкой. Используйте только консистентные смазки, предназначенные для трущихся узлов на силиконовой или тефлоновой основе! Не используйте «солидол» или графитную смазку.

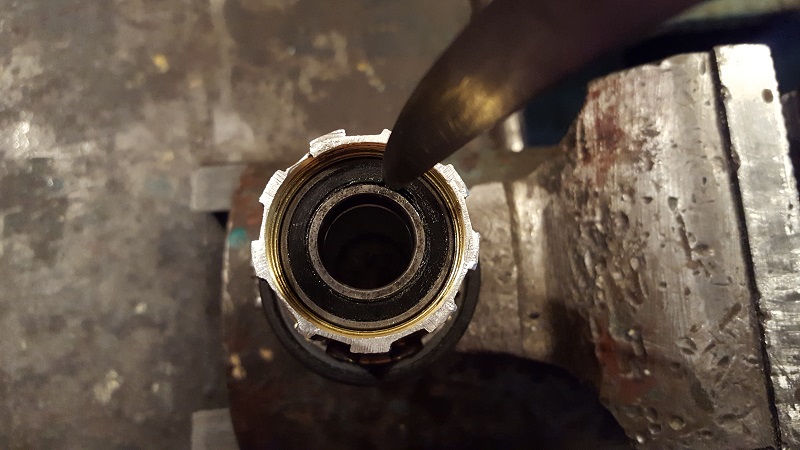

Разбирать подшипники стоит только, если чувствуете, что подшипник «залипает» во время вращения. В противном случае лучше не лезть внутрь, дабы не повредить пыльник.

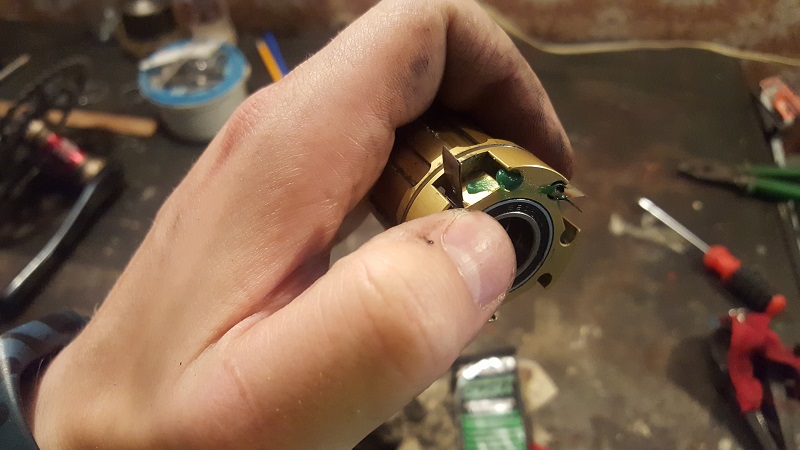

Промажьте консистентной смазкой посадочные места для собачек и пружинки в местах соприкосновения с собачками, удалите грязь с пыльников, это продлит их срок службы.

Не стоит перебирать со смазкой на храповике, вы же не хотите, чтобы ваши собачки проскакивали, когда вы будете крутить педали? Да и на звук втулки количество смазки влияет. Поэтому возьмите небольшое количество консистентной смазки и промажьте стенки храповика так, чтобы они просто были смазаны, без излишеств. Если вы хотите, чтобы втулка не так громко трещала (а вы вообще с этой планеты?) то мажьте храповик чуть обильнее.

Шаг 5: Собираем втулку. Сначала наденьте барабан обратно на ось в случае с втулкой HOPE, не забудьте про проставку между барабаном и подшипником. Вставьте барабан в тело втулки в случае с AXIOM. Не прикладывайте лишних усилий, барабан сразу не вставится, потому, что разжатые пружинами собачки не дают вставиться барабану во втулку. Пройдитесь по кругу отвёрткой, придавливая собачки и слегка нажимая на барабан, чтобы он вставился.

Вставьте обратно проставку в барабан и слегка стукните по ней киянкой, она вернётся на место.

Для втулок типа AXIOM необходимо обратно закрутить 2 гайки на ось. Убедитесь, что гайки закручены плотно и ось не люфтит.

Установите обратно кассету. Будьте внимательны, на барабане втулки и кассете есть пазы, которые необходимо сопоставить. Проще всего повернуть барабан так, чтобы самый широкий паз на барабане был сверху.

Закрутите кассету с помощью съёмника комплектной гайкой. Использовать ключ-хлыст здесь не нужно, собачки будут разжиматься в храповике и не давать провернуться барабану.

Шаг 6: Верните колесо на велосипед. Убедитесь в том, что тормоза работают исправно, передачи переключаются, а колесо никуда не сместилось.

Итог

Сервис задней втулки требует определенных навыков и смелости. Полезть внутрь незнакомого устройства рискнёт не каждый. Но в этом нет ничего сверхъестественного и хорошо подготовившись и найдя схему вашей втулки в интернете вы без особых проблем сможете провернуть это дело сами!

Для читателей нашего блога действует скидка 10% по промокоду blog-BB30 на все товары , представленные в нашем магазине

Виды и устройство задней/передней втулки горного велосипеда

В классе MTB распространены только два типа втулочных механизмов: ось-конус-шарикоподшипник и ось-промподшипник. По наименованию классов понятно, что разница между ними состоит в конструкции опор.

Конусные втулки

Наиболее распространенный вид. В частности, в модельном ряду Shimano вы не встретите узел на «промах». Компания это объясняет тем, что у конструкции на основе конус-гаек лучше накат. Элементы конфигурации такого изделия представлены на рисунке:

• Конуса.
• Чашки.
• Шарики.
• Ось.
• Контргайки.
• Шайбы.
• Пыльники.

При разборке важно знать, какую сторону расконтрить. Есть нюансы и при сборке. Так, без наличия практических навыков сложной может показаться операция по регулировке конусов. Производить ее приходится после каждой разборки, а от точности проведения настройки зависит ресурс механизма и работа тормозов. В материале, как настроить дисковые гидравлические и механические тормоза , мы предупреждали о том, что зазор во втулке приводит к шорканью ротора и, как следствие, неравномерному износу колодок.

Втулочный механизм на промышленных подшипниках

Втулки на конусных гайках многие не любят из-за сложностей, сопряжённых с их регулировкой после сборки. В связи с этим, изношенную опору часто меняют на вариант с «промами».

В числе преимуществ конструкции на промподшипниках – простое обслуживание. Здесь нет необходимости что-либо регулировать: подшипник плотно сидит в чашке и на оси, конусных гаек нет. В теории люфта у такого колеса быть не должно, что и демонстрируют дорогие экземпляры. В моделях подешевле применяются низкосортные подшипники качения, в которых зазор наблюдается ещё с упаковки.

К сведению. Люфт во втулках на «промах» ликвидируется только заменой подшипников. Последние изъять трудно, поэтому при появлении критических зазоров механизм заменяется в сборе.

Как перебрать заднюю втулку скоростного велосипеда

Слово «переборка» в полном объеме актуально только для конусных изделий. Максимум, что можно сделать в опоре на «промах» – это почистить и смазать подшипники, причем, не вынимая их.

Принцип ремонта задних и передних опор с конус-гайками одинаковый, хотя различия в конструкции очевидны. Сзади установлен комплект звездочек + другая конструкция пыльника со стороны кассеты. Впрочем, «костяк» полностью идентичен: что сзади, что спереди с обеих сторон по одной конус-гайке и одному ряду шариков, уложенных насыпью.

Итак, предмет обсуждения – обслуживание задней конусной втулки горного велосипеда. Она может быть с трещоткой, как на велосипедах начального класса, например, Stels или Forward, так и с кассетой, как на байках среднего и высокого ценового диапазона. К слову, в материале, о том, как выбрать горный велосипед , мы подробно разобрались в различиях этих двух конструкций. Там же приведена рекомендация, какой конструкции стоит отдать предпочтение.

Инструмент

В технологии переборки изделия на конусах следует различать три этапа: разборка, смазка и сборка+регулировка. На каждой стадии необходим инструмент. Полный комплект для кассетной втулки показан на фото:

• Хлыст.
• Вороток с переходником.
• Плоская отвертка.
• Оправка для откручивания стопорной гайки.
• Конусный ключ.
• Накидной ключ на 17.
• Медицинский пинцет.
• Заглушка для калипера.

Рекомендация. Если планируете обслуживать велосипед от «А» до «Я» самостоятельно, то чемоданчик с инструментами от X-Tools будет очень кстати. В частности, в нем есть выжимка цепи и даже с запасной головкой. А это, к слову, незаменимое приспособление не только дома, но и в походе. Приобрести набор по демократичной цене можно на ChainReactionCycles.

Заглушка необходима только для гидравлики. В методике, описывающей, как отрегулировать дисковые гидравлические тормоза на велосипеде, мы уже рассуждали, чем чревато случайное нажатие на тормозную ручку при отсутствии ротора в гидросхеме. Для втулочного механизма с трещоткой хлыст не нужен, а оправка + вороток замещаются переходником со шлицев под рожковый или накидной ключ. Внешне переходная втулка похожа на оправку для снятия кассеты, которая присутствует на фото с инструментом.

Как разобрать

Изначально необходимо обеспечить беспрепятственный доступ к конусным гайкам. Для этого обычно снимают:

• Ротор дискового тормоза. Демонтажу подлежит не во всех случаях. Удостоверьтесь, не мешают ли болты его крепления устанавливать и вращать конусный (тонкий) ключ. Если зазор между ключом и диском есть, снимать последний не обязательно. Встречаются ситуации, когда сзади инструмент свободно помещается, а на передней втулке без удаления ротора не обойтись.
• Кассету/трещотку. Снимать обязательно, иначе до второго конуса не добраться, да и ось не изъять. Процесс демонтажа кассеты изображен на фото.

Когда доступ к конусным гайкам открыт, можно расконтрить одну из них. При этом важно соблюдать два правила:

• Расконтрить допускается только одну сторону! Вторая должна быть законтрена до отказа еще с завода и трогать ее запрещено.
• Расконтрить можно только конус, расположенный со стороны крепления ротора (если дискового тормоза нет, то ориентируйтесь на сторону, противоположную кассете). Дело в том, что ослабленная со стороны звездочек конусная гайка самозатягивается при ударах или наездах на препятствие, отчего свободный ход втулки нарушается. А это сокращает ресурс и ухудшает накат. С левой стороной такого не происходит, поскольку там конус-гайка стремится выкрутиться, а стопорная гайка и эксцентрик препятствуют этому. Итого в такой схеме сохраняется баланс и можно выбрать зазор без ущерба накату.

Процедура расконтровки показана на фотоматериале. Тонким конусным ключом придерживается конус-гайка, а другим ключиком (для удобства желательно взять инструмент помассивнее) откручивается контргайка. После этого резьбовые детали полностью скручиваются, а ось вынимается. Далее необходимо снять пыльники и изъять из чашек шарики.

Внимание! При разборке запоминайте последовательность расположения компонентов. Идеальный вариант – сделать фотографию размещения пыльников, гаек и шайб по свежим следам, как это представлено на изображении.

При демонтаже шариков из посадочных мест важно разъединить их на две группы. Те, что справа, необходимо складывать в одно место, те, что слева – в другое. Не смешивайте и не путайте эти группы между собой, иначе после сборки идеального наката без люфта не получите.

Важно! Вынимая ось на переднем колесе велосипеда без дисковых тормозов, пометьте на покрышке сторону нераскрученного конуса. Еще один ориентир на байках такого типа – направление вращения резины, изображенное на боковой части.

Чистка и смазка

Очищать от смазки необходимо шарики и контактирующие с ними чашки, конус-гайки + ось. Во втулке с хорошей пылезащитой смазка обычно чистая, поэтому чистку можно провести и без химии – обычной чистой ветошью. Если грязь присутствует, используйте один из дегризеров, которые мы рекомендовали для чистки цепочки в материале, как почистить цепь велосипеда от старой смазки в домашних условиях.

Чем смазывать

Идеальный вариант – тефлоновый состав. Например, Finish Line Premium Grease: очень скользкая и вязкая. Впрочем, тефлон можно заменить на обычный Литол-24 или консистенцию для ШРУСов автомобиля.

Что точно не подходит, так это любая жидкая смесь:

1. Состав для обслуживания велоцепи.
2. Масло для двигателя или коробки передач автомобиля.
3. Веретенка.

Как наносить смазку

Цель – смазать шарики, конуса и чашки. Сделать это максимально быстро и качественно можно по такой технологии:

• Смазать пальцем чашку.
• Выложить в чашку шарики с помощью медицинского пинцета, соблюдая предназначение рассортированных при разборке групп.
• Нанести тонкий слой смазочного состава поверх шариков.

• Повторить пункты 1-3 для второй стороны.
• Одеть пыльник на законтренный конус, расположенный со стороны кассеты (актуально только для задних втулок).
• Нанести тонкий слой смазки на скошенную поверхность обеих конус-гаек.

Смазочного вещества в местах контакта не должно быть много. Это утверждение актуально лишь потому, что лишнюю смазку выдавливает через пыльники, и она интенсивно начинает собирать пыль. Оценить достаточный уровень заполнения можно по фотографии.

Проблем с монтажом шариков обычно не возникает. Они хорошо липнут к смазочному материалу, который уже находится в чашке согласно пункту 1 технологической инструкции.

Резьбу на оси и торцы гаек принято слегка промазывать составом, который был использован для обработки трущихся поверхностей. Это мероприятие призвано минимизировать окисление металлов и образование ржавчины в местах сопряжения разъемных деталей.

Порядок сборки и регулировки конусов втулки на примере заднего колеса

Все действия в сборочном процессе совершаются в порядке, обратном разборке. Так, сразу устанавливается первый ряд пыльников. В примере такая резинка одна и расположена на стороне, противоположной барабану кассеты. Спереди этих элементов два – по одному на сторону. Если имеем дело с задней втулкой, то пылезащита на законтренный конус должна быть установлена еще до его смазки согласно пункту 5 технологической инструкции.

Далее необходимо аккуратно вставить ось. Помните, что ее необходимо вводить со стороны кассеты. То есть нетронутая конус-гайка должна оказаться на стороне, противоположной размещению ротора дискового тормоза.

Насадив и закрутив конус-гайку и контргайку с левой стороны, приступайте к регулировке:

• Закрутить расконтренный ранее конус до упора от руки.
• Послабить затяжку вращением конусной гайки в обратную сторону. Достаточно отвернуть ее примерно на пол-оборота, после чего удостовериться путем пошатывания оси в разные стороны, есть ли люфты. Если таковых нет, то необходимо послабить еще и снова проверить биение. Цель этого этапа – поймать небольшой люфт, слегка ощутимый пальцами.
• Немного закрутить конус-гайку. Это может быть любой угол в пределах 1/4 оборота от положения, найденного в предыдущем пункте. Люфты должны уйти.

• Приподнять колесо и проверить его свободный ход, крутанув конструкцию за спицы или барабан. Конкретного критерия оценки плавности вращения нет: кто-то смотрит, проворачивается ли обод под тяжестью ниппеля или катафота, кто-то полагается на опыт, осматривая характер свободного хода на глаз. Если ход тугой, гайку необходимо немного ослабить.
• Когда колесо вращается свободно, конус можно контрить. Для этого тонким ключом необходимо зафиксировать конусную гайку, а накидным инструментом плотно затянуть контргайку.
• Удостовериться в отсутствии люфтов.

В завершение сборочного процесса надевается второй ряд пыльников и устанавливается эксцентрик. При этом важно проконтролировать плотность посадки этих уплотнительных резинок. Так, ситуация, изображенная на фото, не допускается.

Устанавливая обратно кассету, совмещайте самый тонкий шлиц с наиболее мелким пазом на посадочной окружности комплекта звездочек. Торец стопорной гайки желательно смазать той же смазкой, которая использовалась для обработки подшипников. Хлыст при сборке не нужен.

После установки колеса на велосипед и фиксации эксцентрика проверьте отсутствие люфта в различных положениях (прокрутить на небольшой угол и проверить). Допускается небольшое биение только в одной из исследуемых позиций колеса. Если люфт ощутим в любом положении, не спешите с повторением процедуры регулировки конусов – подтяните эксцентрик. Это помогает выбрать небольшой люфт.

Как разобрать заднюю втулку велосипеда турист

Чужой компьютер

Просмотр темы 18

ХВЗ "Турист" прогулочная сборка

Вопросы к многоуважаемым пользователям.
1. Был ли у кого опыт установки каретки на Туриста? Без метчика(в городе в мастерских такого нет)
2. Ширина между дропутами заднего колеса 120мм, возможно ли приобрести ашан втулку с трещеткой на 5 звезд и спокойно установить ее? И существуют ли ашан-базарные втулки до 125мм?
Как быть с передней втулкой? Искать ось, или менять втулку?
3. На какие bmx тормоза стоит сразу обращать внимание, или лучше взять с собой хвз тормоз и примерять по нему?

Нравится Показать список оценивших

Что потребуется для ремонта

• Рожковый ключ на 17 и разводной ключ лучше – 2 разводных.

• Стальной «бородок», либо плоская отвертка.

• Пассатижи-утконосы.

• Пинцет.

• Консистентная смазка «Литол-24».

• Кусок ткани, на которой будет происходить «действо».

• Протирочная ветошь.

• Молоток.

Ремонт задней и передней втулки велосипеда

При выработке своего ресурса или преждевременной поломке таких деталей как: ось, конус, шарики подшипника, и чашки производится их замена на новые. И если с первыми в этом списке проблем особых нет, то вот с чашками не все так просто. Есть несколько заморочек. Во-первых, купить новые конкретно под определенную втулку вряд ли получится (разве что найти такую же б/у). Поэтому потребуются либо танцы с бубном и заказом чашки у токаря или же искать донора, выбивать их и вставлять в потерпевшего. Что не всегда получается. Есть еще один вариант. Выбить чашки из втулки колеса велосипеда и на их место поставить промподшипники. Но тут тоже нужно четко подобрать все по размерам и не все может пойти, так как хотелось. Так что в случае поломки чашек, скорее всего, потребуется купить новую втулку.

Хотелось бы заметить, что при замене шариков следует менять сразу все, а не по несколько штук.

При выходе из строя промподшипников, они также меняются без проблем на новые.

Ну а в остальном, вовремя производите очистку и смазку втулок, проверяйте их на люфты (в случае необходимости подтягивайте, как было описано выше) и втулки велосипеда прослужат вам очень долго.

Читайте также:


• Активный отдых в пятигорске

• Как провести аншлюс австрии hoi 4

• Стоит ли ехать в армению на отдых

• Азовская станция туристов омская область

• Курортная 20 голубицкая на карте
