Самодельный топорик для туриста
Таежный, как и любой другой топор, вещь очень полезная хозяйстве, но стоит он дороже и выглядит несколько иначе. В чем же его особенности и так ли он хорош? На эту тему нужно поразмышлять. Во-первых, таежные топоры – это модное веяние и сегодня многие занимаются изготовлением топоров этого типа. Я и сам являюсь одним из этих «специалистов». Сделать его в домашних условиях проще пареной репы, но являются ли эти топоры полноценными таежными? Я сомневаюсь.
Итак, таежный топор – это кованый инструмент, сделанный из углеродистой стали. Рубящая кромка неровная с закругленными краями. Сделано это для лучшего проникновения в древесину. Также лезвие таежного топора несколько меньше, чем у плотницкого. Сделано это для снижения веса, а также для улучшения проникающей способности инструмента. Вес топора составляет примерно 1400 грамм в сборе. На этом особенности и отличие от обычных, привычных для нас топоров, не заканчиваются. Голова таежного топора имеет, так называемую, бороду. Служит эта конструктивная особенность защитой деревянной части за счет поглощения силы удара, а также эргономичным элементом, благодаря которому топором можно стругать и выполнять относительно мелкие работы.
Борода позволяет взяться как можно ближе к голове. На самом деле, эта возможность дает ряд преимуществ в работе топором. Заточка лезвия тоже имеет некоторые нюансы. Носик топора (передняя часть лезвия) заточен под углом 45 градусов, а к низу бороды имеет более острый угол – 25-22 градусов. Сделано это для того, чтобы топором можно было работать как колуном и вспомогательным инструментом. По сути, эта особенность делает его универсальным топором. Топорище таежного топора должно быть длиной не менее пятидесяти сантиметров. На мой субъективный взгляд, лучшим вариантом было бы остановиться на рукояти длиной 70 сантиметров.
Таежный топор предназначен и для рубки деревьев, и заготовки дров, и сруба. Также для грубой работы с бревнами, например, для уборки сучьев, вырубывания углублений, снятия коры и прочих работ. Топор способен работать в самых тяжелых условиях, создавать кулёмки, самоловы для животных и укрытия.
Так как современные таежные топоры стоят очень дорого, можно смастерить топор своими руками при помощи инструментов, взятых в гараже. Вопрос в болгарке – не у всех она есть. Итак, для создания топора потребуется болгарка с отрезным и шлифовочным диском, а также различные круги наждачной бумаги, войлочный круг и пасту гойя. Да, разумеется, нужно еще топорище и клинья. Кстати, для распорки рукояти нужен не один клин, а целых пять. На фотографии я покажу, как должны устанавливаться клинья. Их обязательно нужно «посадить» на клей. Есть несколько вариантов: либо клей ПВА, либо эпоксидная смола. Я использую клей таежный (сосновая смола и зола). Кстати, сверху обязательно нужно как следует замазать клинья и торец топорища этим же клеем для того, чтобы дерево не намокало. Так топор прослужит долго.
Так давайте начнем. Для создания топора нам понадобится голова старого топора. Можно рассмотреть самые бюджетные (ржавые) варианты на рынке. Подгоняем ее под нужную нам форму, отрезая болгаркой лишние части. Делаем бороду. Основная часть работы выполнена. Затем шлифуем поверхность, обрабатываем края (делаем фаски) для того, чтобы края не резали руки. На самом деле, только на бумаге (на экране монитора) этот процесс кажется простым и быстрым. Без опыта работы с болгаркой с первого раза идеальный инструмент, скорее всего, не получится, да и отрезание, и создание бороды займет не один час.
А какие топоры считаете лучшими Вы? Подписывайтесь на канал «Первый Мужской» и делитесь мнением в комментариях!
Реставрация клинка
При простой реставрации, достаточно обработать поверхность наждачной бумагой. Удалив ржавчину и другие загрязнения, обращают внимание на лезвие. Сколы и другие дефекты стачиваются, и клинок правится до нужной остроты.
Походный топор своими руками
Решил я себе сделать топор чтоб не такой как у всех .Купить в магазине готовый? Не интересно!

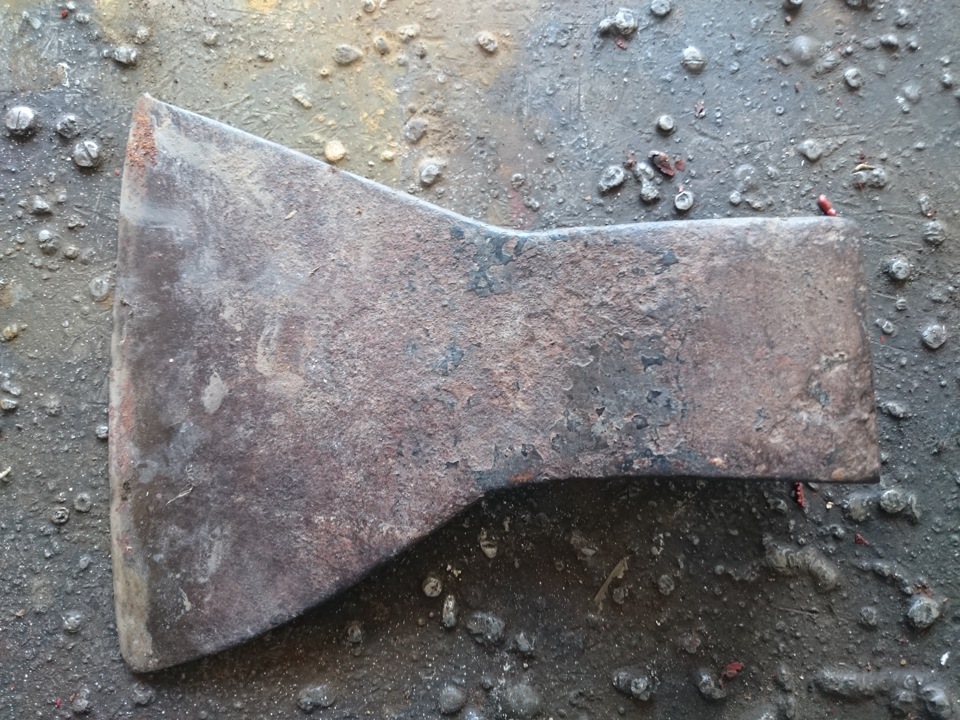

А началось с того, что разбираясь в гараже наткнулся я на старый, давно забытый топорище.
Увидев его в первозданном виде, жена улыбнулась и сказала-Что из этого может получиться?
Посмотрим, ответил я…
Теперь к делу.
Долго определялся с формой топора и наконец решено(в итоге чуть отошёл от задуманого наброска)

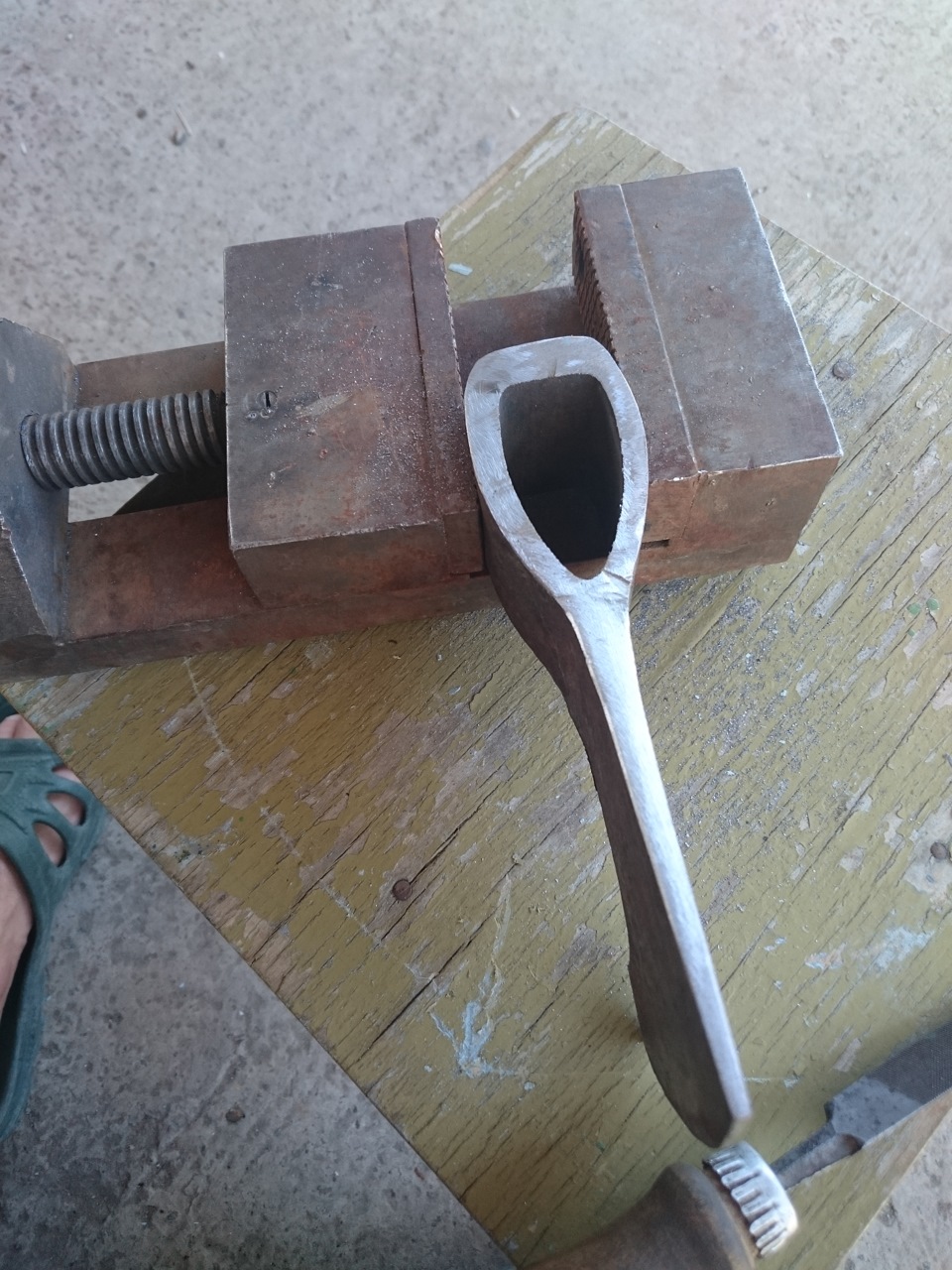

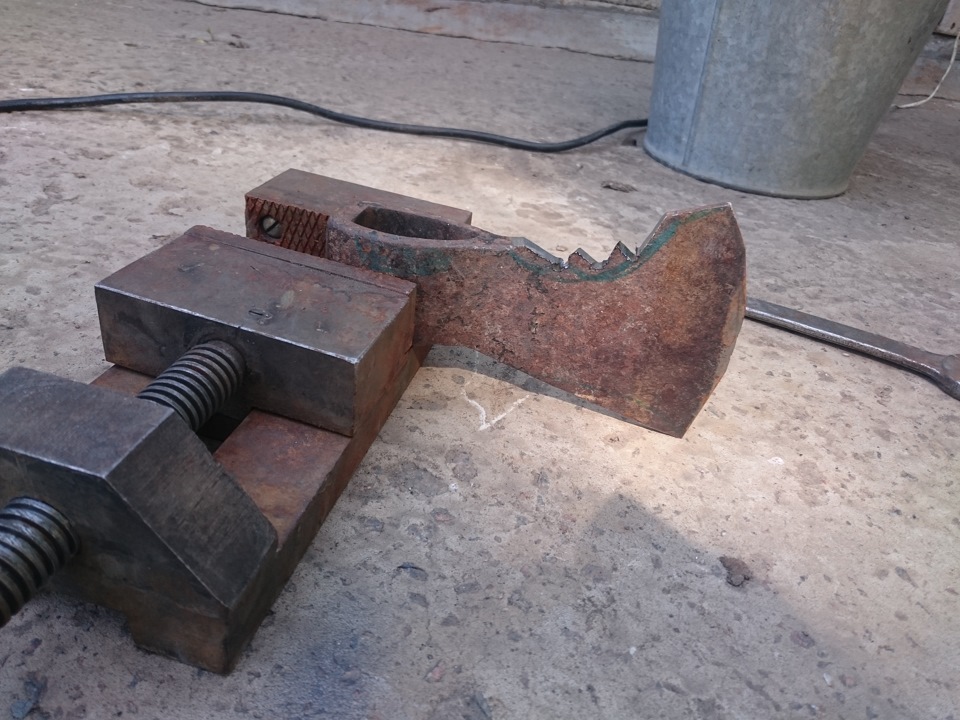

Теперь начинается интересное))берём болгарку и аккуратно, не спеша обрезаем лишнее(не забываем остужать металл поливая водой, чтобы не перегреть).Остальные части подравнивал шлифовальные кругом
Затем мелкие недочёты подравнивал напильником

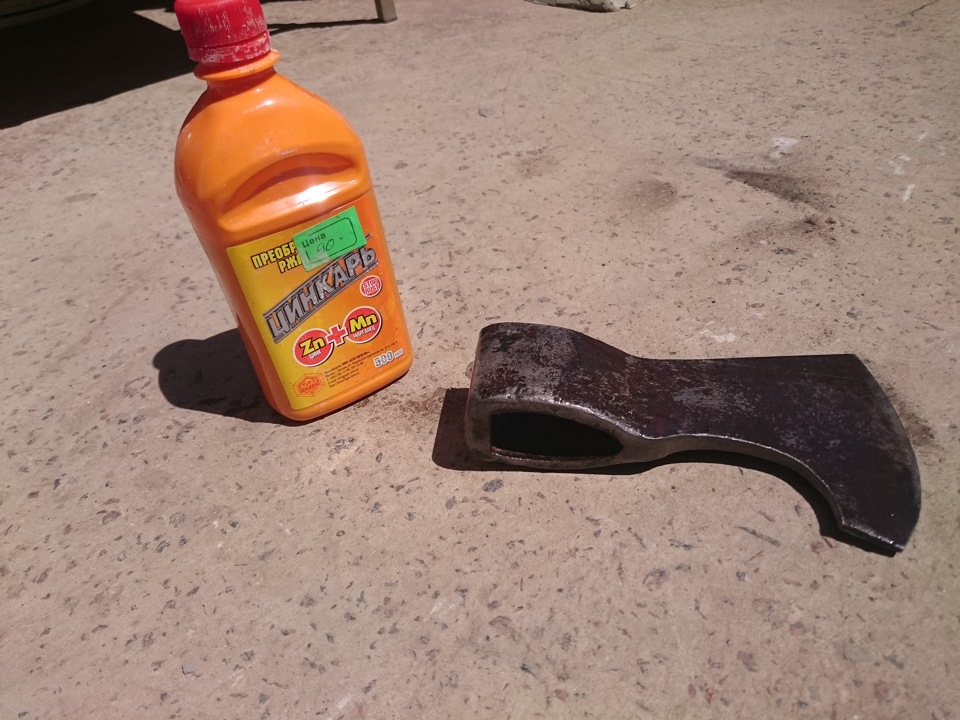

Дело за цинкарем.Обработал и дал высохнуть.

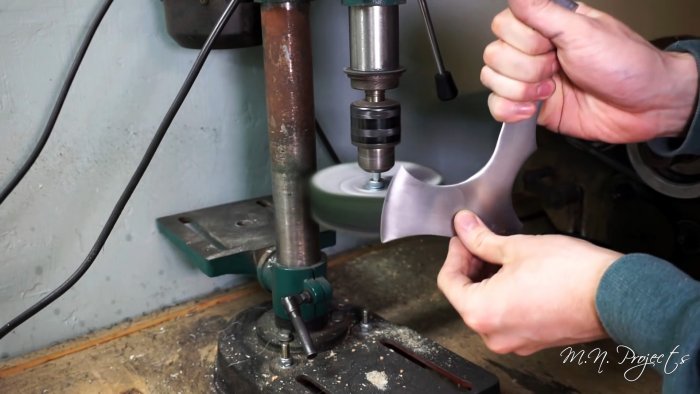

Дальше в дело пошёл круг со шкуркой (без фанатизма)
Ручку взял из березы.
Подогнал рубаночком, набил, расклинил…всё на месте…мне нравится)))
Термо — пистолетом слегка опалил ручку
и скрыл морилочкой.

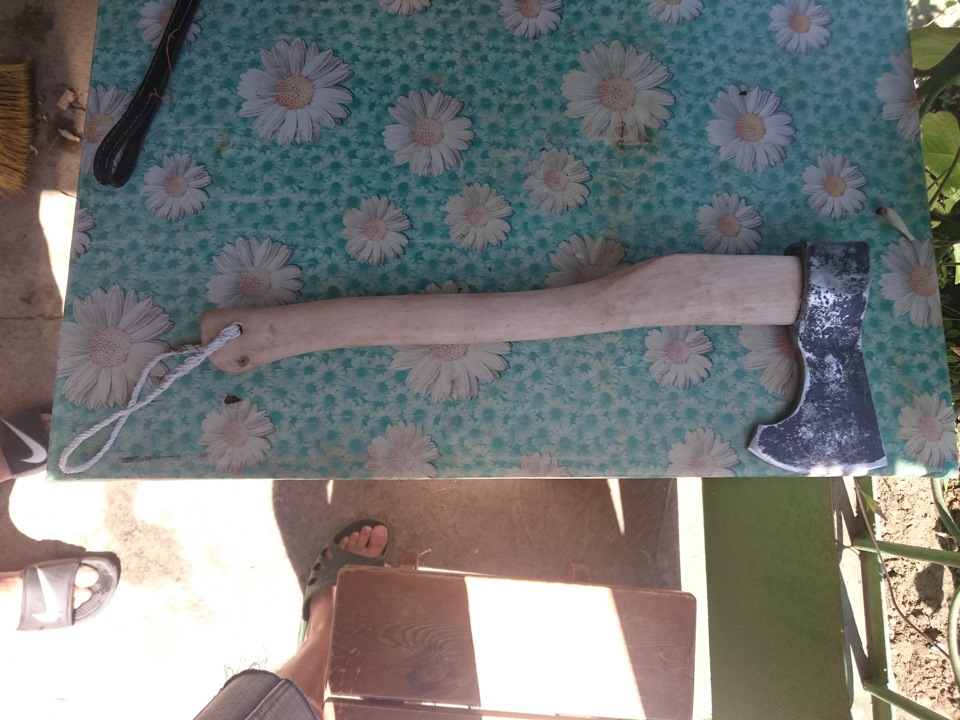

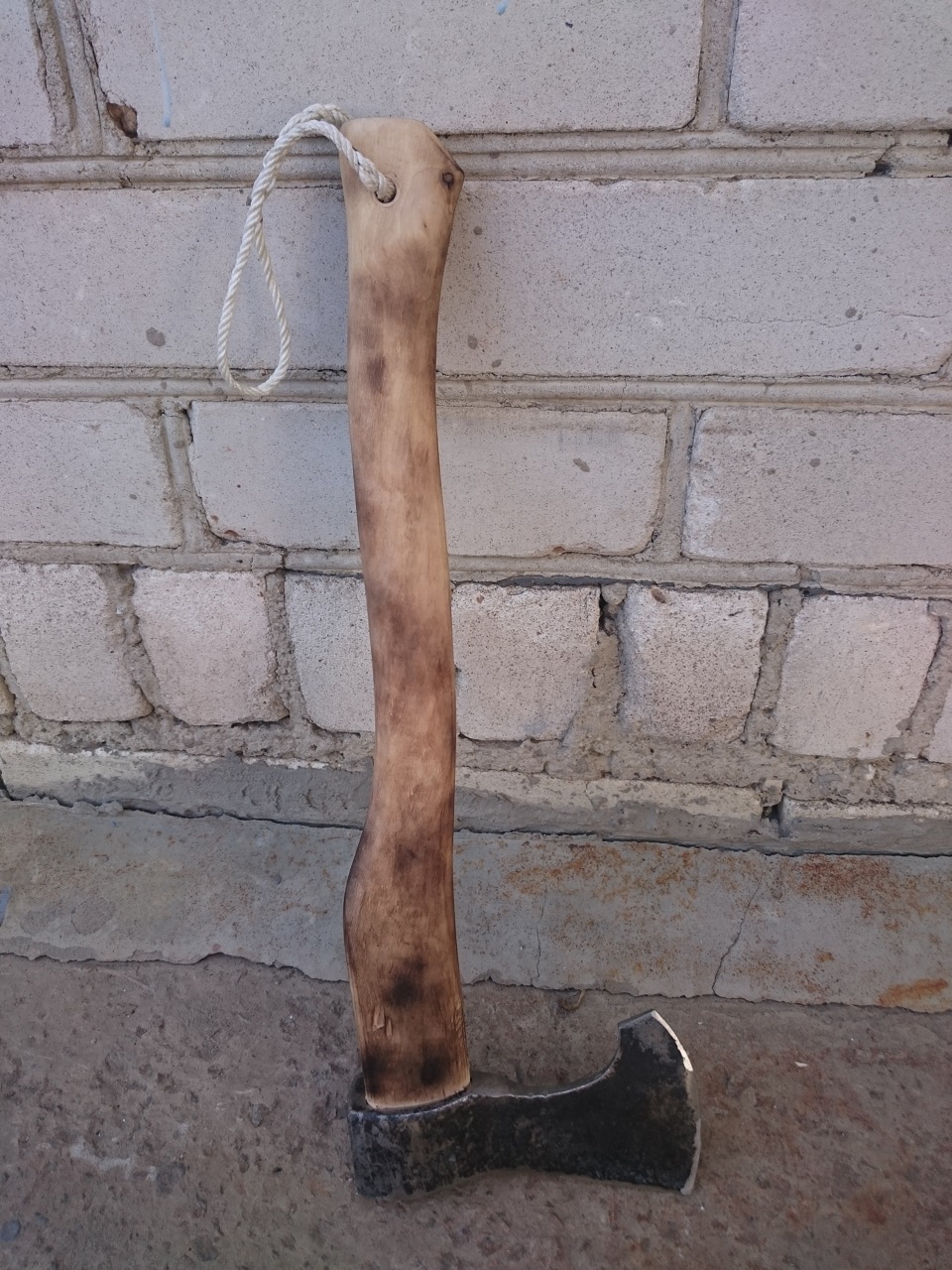

Итогом очень доволен, все получилось как и хотел. Скоро буду делать чехол для него.
Строго не судите — делал первый раз, а если будут вопросы, то обращайтесь, с удовольствием подскажу.
Какие бывают топоры
Этот инструмент поможет выполнять различные виды работ. Но специализация в одной сфере, делает его малопригодным в другом деле. Один хорош в плотницкой работе, а другим лучше колоть чурки. У этих топоров будут различия в длине топорища, форме головы, заточке.
Лесоруб
Такой топор облегчает валку деревьев и легко рубит ветки. Требуется большая инерция рубящего удара. Этот эффект достигается за счет:
- длинного топорища;
- тяжелой головы;
- острой заточки;
- смещения центра тяжести к лезвию.
Все это вместе дает экономию сил человека, который работает с инструментом.
Колун
Заточка для него не важна. Он раскалывает полено за счет массы и инерции. Тяжелый обух добавляет эффективности удару. Длинная рукоять позволяет взять инструмент двумя руками и сделать сильный замах. Колун имеет тупое лезвие, с большим углом схождения и смещение центра тяжести к лезвию. Такая форма позволяет при достаточном замахе разорвать полено.
Плотницкий
Такой инструмент используется для обтесывания бревна, его используют вместо рубанка. Чаще держат одной рукой. Им не требуется рубить дрова, поэтому сильный замах и большая инерция не потребуется. Но важно остро заточенное лезвие и ровное полотно, плавно в него переходящее.
Среднерус
Универсальный топор подходит для многих видов работ. Он не имеет четкой специализации, поэтому сочетает в себе особенности нескольких видов. Его еще называют таежным.
В походе надо нарубить дров, сделать колышки для палатки, разделать добычу охотника, обтесать, использовать как рычаг. Важно, чтобы не нести на себе большой вес. Все перечисленное является особенностями этого топора. Он небольшого размера, остро заточен, имеет в меру широкое лезвие и небольшое прочное топорище.
Боевой
Это уже из разряда холодного оружия. Если решите делать его сами, то это оружие потребуется отвезти на экспертизу с последующей регистрацией. К ним относятся секиры, топоры викингов, томагавк, кельт и другие.
Крепыш
Походный подручный инструмент. Короткая рукоять и облегченная голова делают его легким. Он имеет широкое, остро заточенное лезвие. Для хозяйства такой топорик бесполезен, а в походе он пригодится.
Туристический топор
Привет всем! Этим летом я с несколькими друзьями ходил в 5-недельный поход в Альпы. Проведенное время оставило массу положительных впечатлений. Но во время этого путешествия я обнаружил, что забыл один очень важный инструмент – топор. После долгого дня, проведенного в горах, приятно посидеть у костра и попить пиво. Но чтобы развести огонь без топора нам пришлось потратить уйму времени в поисках мелких веток, которые можно ломать вручную.
Поэтому, как только я приехал домой, у меня появилась идея сделать туристический топорик, в котором, как в ноже, спрятана пила и есть открывалка для пива.
В этом мастер-классе я расскажу, как можно самому сделать такой топор.
Материалы и инструменты
Этот топор изготовлен из бывшей в употреблении дисковой пилы и твердой породы дерева, которые у меня были. Пришлось приобрести лишь полотно складной пилы. Оно уже было закалено, поэтому не нуждалось в термической обработке.
- Старое лезвие дисковой пилы.
- Брус дерева твердой породы (примерно 50 х 40 х 300 мм).
- Эпоксидная смола.
- Крупные гвозди для использования в качестве заклепок.
- Полотно для складной пилы (я использовал 200 мм).
- Болт, гайка и шайба.
- Угловая шлифовальная машина (не забудьте про средства защиты!).
- Рашпиль.
- Напильник.
- Наждачная бумага.
- Дрель.
Я перенес очертания топора и металлической части рукояти на дисковую пилу и вырезал их с помощью угловой шлифмашины с тонким отрезным кругом. Затем при помощи шлифовального круга, угловой шлифовальной машины и напильников я завершил формирование элементов. Окончательную форму металлической части рукояти можно придать позже.

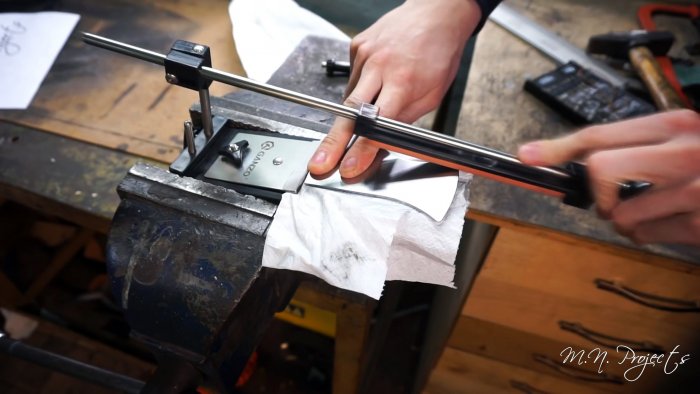

Заточка лезвия
После того, как был выведен контур спуска лезвия, я использовал угловую шлифмашину с шлифовальным диском для грубой обработки. Потом для более тонкой работы в ход пошли напильник и шлифовальный станок (используйте воду для охлаждения лезвия). Окончательная заточка была сделана при помощи точильного круга заточного станка.
Я не эксперт в затачивании лезвия топора, поэтому это вы можете сделать другим способом.
Топор, в основном, будет использоваться для разделения дерева на более мелкие части, поэтому я провел небольшое испытание его функциональности.
Как из старого диска сделать легкий походный топорик без ковки и термообработки
Циркулярный диск изготавливается из отличной стали, поэтому из него можно вырезать небольшой вполне рабочий походный топорик. Он пригодиться на рыбалке, пикнике, а также выручит дома, к примеру, при разделке курицы. Стоимость б/у пильного диска на барахолке или металлоприемке в разы ниже, чем самого захудалого китайского топора с магазина. Кроме этого от него останется еще большой кусок, с которого потом можно сделать нож, тяпку и прочие полезные инструменты, поэтому экономия на лицо.
Красивый топор своими руками из простого топора
Важно понять какого вида топор требуется сделать. Потому что, не всякий вариант получится из головы обычного топора. У них может быть разная масса и формы. Обычно берутся делать крепыш, среднерус или плотницкий.
Рукоять-топорище
Рукоять, прежде всего, должна быть удобной и крепкой. Будет хорошо, если топорище не рассыхается, потому что от этого страдает плотность посадки головы. Красивой ее сделает:
- правильно подобранный брусок, с красивым узором;
- необычная форма;
- пропитка нужного цвета;
- раствор хлорного железа;
- выжженный по дереву узор.
Придумать можно много вариантов, важно, чтобы они были технически осуществимы и оставляли рукоять крепкой и удобной.
Оплетка для топорища
Ее делают для укрепления топорища и защиты его от разрушения при ударе. Так же, при плотницких работах хват рукой около головы будет удобнее.
Для этого используют паракорд. Этот шнур наматывают на топорище в верхней его части до головы. Намотка производится плотно, чтобы паракорд не сползал.
Полотнище
В разделе «Фотоидеи» есть интересные варианты формы полотна головы. Большинство идей получится сделать без больших затрат времени и специального оборудования. Если взяться за ковку, то любой вариант под силу. Здесь важно только понимание области применения топора и соблюдение требований к данному виду. После выбора вида полотна, потребуется:
- сделать набросок или чертеж в натуральную величину;
- перенести эскиз на заготовку;
- вырезать нужный контур с небольшим зазором;
- обработать первично болгаркой, станком или напильником;
- довести заготовку до нужного вида;
- сформировать лезвие и сделать заточку;
- при потребности провести отжиг, сделать закалку и отпустить.
- итоговая шлифовка и заточка инструмента;
- нанесение рисунка и его травление заканчивает процесс.
Сложного нет ничего, но потребуется немного сноровки и умение работать инструментом.
Делаем чехол для хранения
Чехол делается для хранения и безопасной переноски инструмента. Он может:
- вмещать весь топор;
- просто закрывать голову;
- прикрывать только лезвие.
- инструмент кладется на картон или ткань;
- на материал наносятся контуры;
- вырезается выкройка и предварительно собирается макет чехла;
- после примерки, при потребности, делается коррекция;
- выкройка переносится на выбранный материал;
- чехол собирается или сшивается.
Фотоидеи
Голова и его рукоять могут иметь оригинальный вид. На голове делают рисунок, меняют форму полотна. Если топорище состарить, обжечь или обработать цветной пропиткой, общий вид изделия сильно изменится.
Как сделать крепкий каленый топорик для туризма
Шаг первый. Вырезаем профиль топорика
Профиль топора автор перенес на пильный диск и приступил к резке. Резку проводим болгаркой, перед началом работ хорошо бы проверить сталь на предмет закалки.
Далее автор высверлил металл коронками в нужных местах топорика. Сталь сверлилась очень тяжело, что говорит и ее закалке. Поскольку топорик будет закаляться, сталь можно для работы и отпустить.
Вырезаем все лишние части металла болгаркой, где возможно работаем толстым точильным диском, выравниваем неровности.
Шаг второй. Шлифование и формирование лезвия

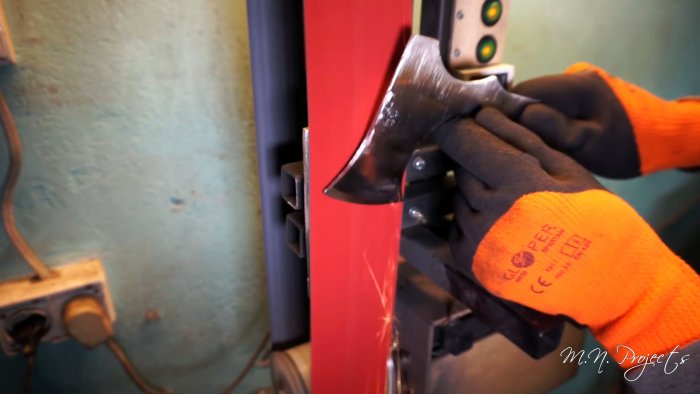

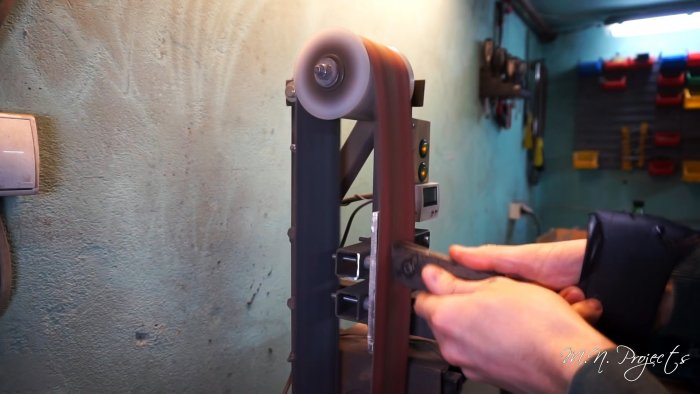

Шлифуем профиль топора на ленточном шлифовальном станке. Проблемные места автор дорабатывает при помощи бормашины, искры летят как с бенгальских огней, обычно так искрит сталь с большим содержанием углерода.
Лезвие автор также вывел при помощи ленточного шлифовального станка, в завершении автор доработал топорик наждачной бумагой и напильником.
Шаг третий. Термическая обработка
Раскаляем топор до желтоватого свечения и погружаем в масло. Если топор разогрет до нужной температуры, он не должен притягиваться к магниту.
После охлаждения в масле проверяем сталь, делать это нужно аккуратно, так как сталь будет хрупкой. Автор попробовал поцарапать топор напильником в 60 HRC, не берется, значит, сталь закалена.
В качестве демонстрации закалки автор также оставил царапины на стеклянной бутылке.
Теперь сталь нужно отпустить, чтобы она была гибкой, и топор не треснул при работе. Отпускаем сталь в духовке, на стали должна образоваться оксидная пленка соломенного цвета. Чаще всего для отпуска используют температуру в районе 190-200°C. Желательно после отпуска дать топору остыть внутри духовки.
Шаг четвертый. Очистка и травление
Очищаем сталь от окалины мелкой наждачной бумагой, теперь можно выполнить травление. Благодаря этой процедуре сталь покрывается плотной оксидной пленкой, которая не дает металлу ржаветь.
Промываем топор от реактива и при желании выполняем легкую шлифовку мелкой наждачкой.
Шаг пятый. Детали для рукояти
Вырезаем из металла металлические вставки для передней части рукояти. Конечно, тут хорошо бы использовать латунь или другой красивый металл.
Также автор сам выточил при помощи дрели декоративную гайку и болт с декоративной головкой, которым стягивается эта металлическая часть рукояти.
На этом же этапе автор вырезал деревянные накладки для рукояти и подготовил штифты из латуни.
Шаг шестой. Собираем рукоять
Приклеиваем накладки к топорику при помощи эпоксидного клея, все собирается на латунных штифтах. В задней части в качестве штифта можно поставить трубку, сюда потом можно будет привязать шнур.
Когда клей полимеризируется, придаем нужную форму рукояти напильником и шлифуем ее до гладкого состояния наждачной бумагой.
Топорик готов, осталось пропитать рукоять маслом для дерева, оно подчеркнет красоту древесины и не даст рукояти впитывать воду с грязью.

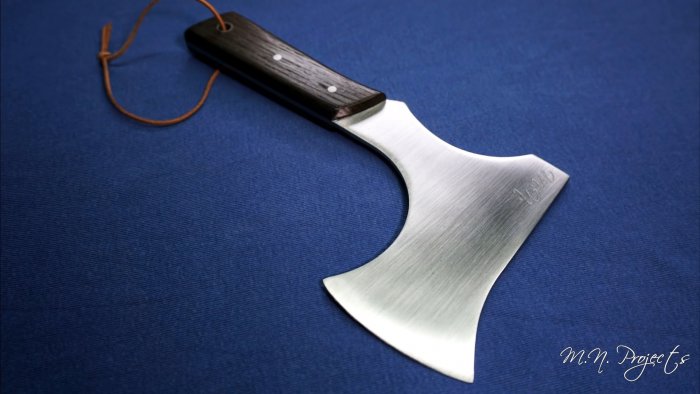

Топорик шикарно смотрится, а лезвие такое твердое, что режет обычную незакаленную сталь.
На этом проект завершен, надеюсь, вам самоделка понравилась, и вы нашли для себя полезные мысли. Удачи и творческих вдохновений, если решите повторить подобное. Не забывайте делиться с нами своими идеями и самоделками!
Делаем чехол для хранения и транспортировки
С целью сохранения топора от влаги и загрязнений в процессе «полевых» работ и долгого хранения правильно будет создать чехол или ножны – для всего топора или головы соответственно.
Подручные брезент или кожа вполне сгодятся. Выполняется чертеж (придание формы с учетом размеров) и сшивание элементов, с украшением нитями и нашивкой дополнительных элементов.
Добавление открывалки
Наверное, это самая незаменимая деталь топора! Когда бы я не пошел в поход, обычно вечером у костра мы с друзьями пропускаем пару бутылок пива. Открывать их при помощи камней и веток деревьев очень неудобно. Поэтому я подумал, что эта деталь будет весьма кстати. Я перенес очертание обычной открывалки на лезвие топора и врезал по нему углубление. Работает прекрасно :)
Заключение
Изготовить топор собственноручно не только возможно, но и интересно: оборудование обычного гаража или мастерской позволяет получить изделие самой необычной формы.
Склеивание и клепание
Накладки крепятся при помощи двухкомпонентной эпоксидной смолы и 5 мм стальных заклепок (я использовал крупные гвозди). Прежде чем все склеивать, не забудьте сделать выемки для пальцев для удобного раскладывания пилы. Для лучшего сцепления клея и металлической поверхности, ее можно сделать более шероховатой с помощью напильника. Клей наносим только на топор и верхнюю часть металлической детали рукояти. В рукояти пластина должна выполнять функцию пружины.

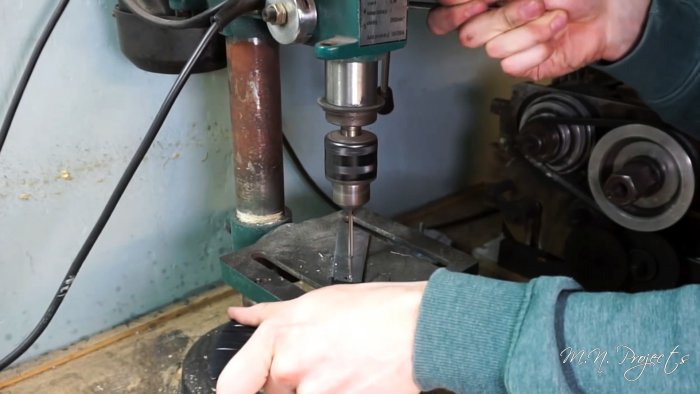

Сверление закаленной стали
У меня не оказалось сверла по металлу из твердосплавных материалов, поэтому я не был уверен, как пойдет процесс работы с закаленным топором. Мне попалось видео, где было рассказано, что для сверления закаленного металла можно использовать заточенное сверло по бетону. Так я и поступил, и все довольно хорошо вышло.
Как выковать маленький, но злой топорик своими руками
Привет любителям постучать по раскаленным железякам, предлагаю к рассмотрению инструкцию по изготовлению небольшого кованого топорика. Лезвие этого топора изготовлено из прочной углеродистой стали О1 или ее аналога. Такой топор точится до состояния лезвия, им удобно что-то тесать, затачивать, рубить ветви и так далее. Топор изготавливается путем ковки, состоит из двух частей, но конструкция в итоге получается цельная. Если проект вас заинтересовал, предлагаю изучить его более детально!
Материалы и инструменты, которые использовал автор:
Список материалов:
- листовое железо;
- пластина из стали О1 или подобной для лезвия топора;
- деревянный брус для ручки;
- столярный или подобный клей;
- масло для пропитки дерева.
Список инструментов:
- бура, кузнечная печь, наковальня, молот;
- болгарка;
- сварочный аппарат;
- ленточная шлифовальная машина;
- ножовка и прочий инструмент по дереву;
- дрель или сверлильный станок.
Процесс изготовления самоделки:
Шаг первый. Изготавливаем топор
Изготовим топор, а точнее, металлическую его часть. Этот процесс состоит из нескольких этапов. Для начала изготовим непосредственно основу топора, она цельная и стоит из двух половинок, затем изделие складывается пополам и получаем топор. В качестве заготовки используем кусок железной пластины подходящей длины. Можно использовать обычное железо, а не сталь. Ну а далее нагреваем, работаем на наковальне, обе половинки должны получиться максимально одинаковыми.
Далее настает самый сложный и ответственный момент, нужно объединить путем ковки несколько слоев металла. Далеко не у всех получается это с первого раза и наш автор не исключение. Подготавливаем заготовку из углеродистой стали для лезвия, придаем ей нужную форму путем ковки.
Что касается заготовки, выкованной ранее, основы, то ее складываем пополам и теперь нужно сковать обе детали вместе. Для такой процедуры нужна бура, она не даст металлу окисляться, в итоге заготовки могут смешаться и стать одним целым. Активно посыпаем бурой стыкуемые поверхности и хорошо раскаляем заготовку до желтоватого свечения. Ну а далее греем и активно работаем молотком, не забывая посыпать все это дело бурой.
Если все получилось, отлично, теперь увеличиваем отверстие для топорища и на этом шаге топор готов.
Шаг второй. Шлифовка и закалка
После ковки приступаем к шлифовке, тут нам понадобится помощь ленточной шлифовальной машины. Необходимо будет подшлифовать дефекты ковки, а также сформировать скосы на топоре. Пока топор не следует точить и делать лезвие тоньше чем 2 мм, иначе при закалке есть шанс повредить лезвие температурой.
После шлифовки переходим к закалке, для начала топор рекомендуется нормализовать, чтобы его не повело при охлаждении. Раскаляем топор докрасна и даем остыть на углях возле огня. Далее снова раскаляем топор и опускаем в масло. Для надежности теперь топор снова можно нормализовать и произвести закалку. Если процедуры выполнены правильно, лезвие топора не должно браться напильником.
В завершении снова производим легкую шлифовку топора. При шлифовке автор обнаружил дефект, который образовался в результате соединения слоев металлов. Конечно, держаться все будет надежно, но видеть такой брак неприятно.
Шаг третий. Изготовление топорища
Берем подходящих размеров брус и рисуем топорище. В качестве древесины подойдет липа, береза и прочие породы. Такие породы легко поддаются обработке и вполне справляются с нагрузками. Грубую работу автор проводит топориком, просто стесывая лишнюю древесину. Далее уже можно работать рашпилями и другими инструментами по дереву. Ну а финальную обработку производим уже наждачной бумагой.
Когда топорище будет почти готово, нужно насадить на него топорище, делаем в топорище щель под клин ножовкой. После установки топора расклиниваем топорище деревянным клином с использованием клея, все должно держаться в итоге крепко. Лишнее срезаем и шлифуем, чтобы все смотрелось аккуратно.
Шаг четвертый. Финальная обработка и испытания
Доделываем топорище, нужно обрезать его нижнюю часть, тут автор сверлит отверстие. Нижнюю часть тщательно шлифуем на ленточной машине, а все топорище обрабатываем мелкой наждачной бумагой, чтобы ручка была гладкой. Когда топорище будет доделано, дерево пропитываем маслом, дерево будет красиво смотреться и будет защищено от влаги.
Что потребуется:
- циркулярный диск большого диаметра;
- рейка или текстолит;
- заклепки;
- лист бумаги.
Придание формы рукояти
Теперь, когда накладки приклеены, пора придать рукояти удобную форму. Я использовал рашпиль, напильники и наждачную бумагу. С помощью ленты наждачной бумаги удобно обрабатывать края.
Процесс изготовления топора
Из листа бумаги изготавливается шаблон топора и приклеивается на диск.

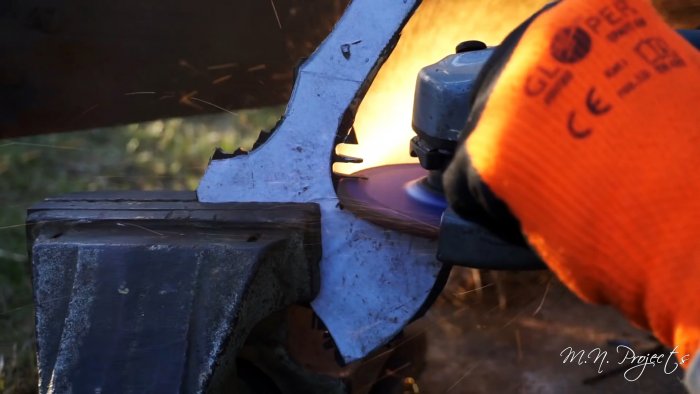

Затем диск зажимается в тисках, и с помощью болгарки с тонким отрезным кругом из него вырезается заготовка. Там где имеются сложные изгибы шаблона лучше отступить и резать с запасом, чтобы не зацепить лишнего.

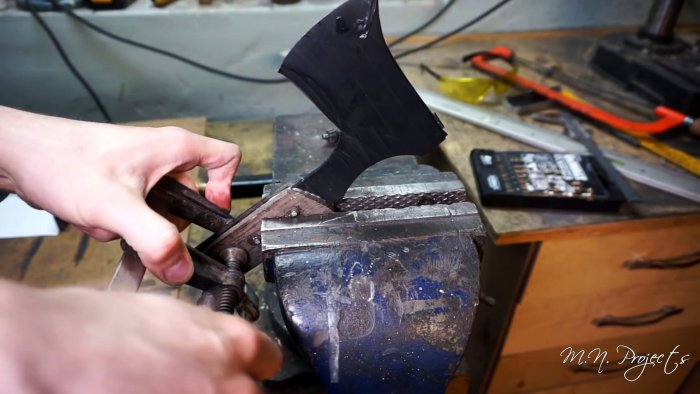

Вырезанная грубая заготовка зажимается в тиски и аккуратно обтачивается по контуру шаблона.
Для ускорения процесса большие выступы можно срезать по кускам отрезным диском. Затем контуры доводятся на наждаке или ленточном гриндере.

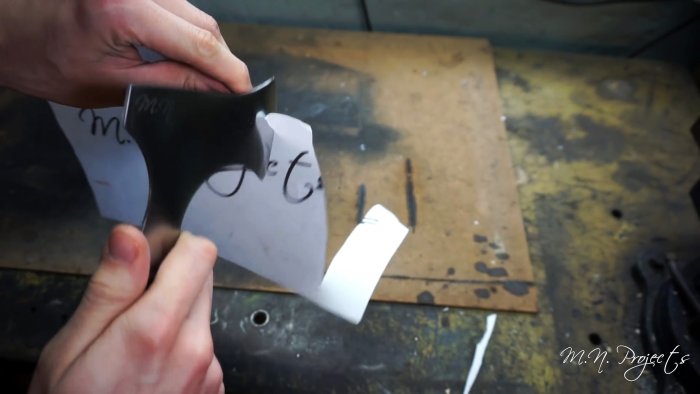

Обточив заготовку до нужной формы, необходимо сорвать бумажный шаблон и отшлифовать ее до чистого металла. Сразу же выводятся спуски на лезвии.
Перед дальнейшей обработкой требуется замотать лезвие топора малярной лентой или изолентой, чтобы не пораниться или не оставить новых царапин. Затем на рукояти топорика просверливаются отверстия под крепления накладок. Если нужно сместить центр тяжести инструмента ближе к лезвию, то следует насверлить больше отверстий, чтобы облегчить его заднюю часть.

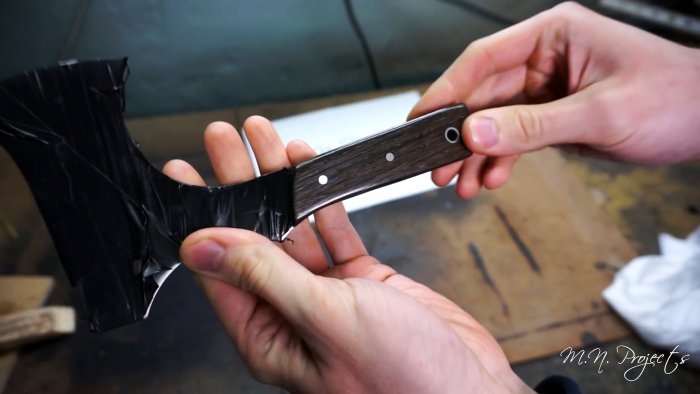

Из рейки или текстолита вырезаются 2 накладки на рукоять.

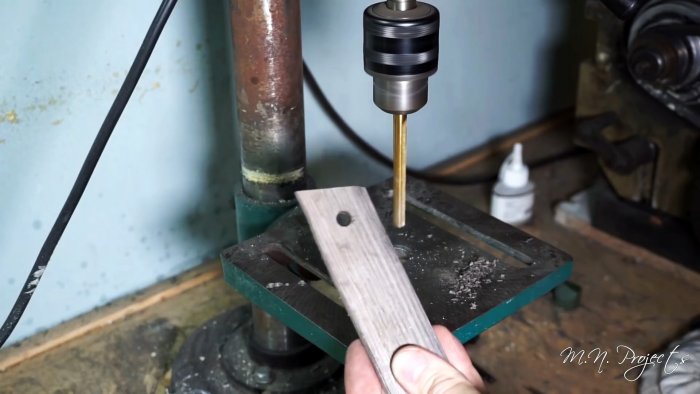

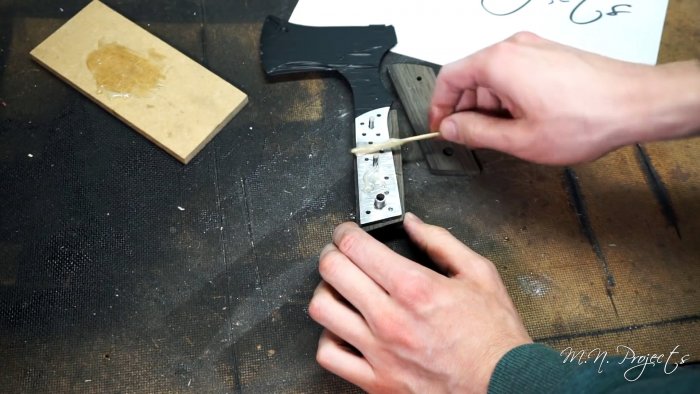

Они просверливаются и вклеиваются на эпоксидный клей с одновременной установкой заклепок.
После схватывания эпоксидки накладки и заклепки шлифуются.
Если нужно, они пропитываются маслом или окрашиваются. После этого защитная лента снимается, и лезвие затачивается.

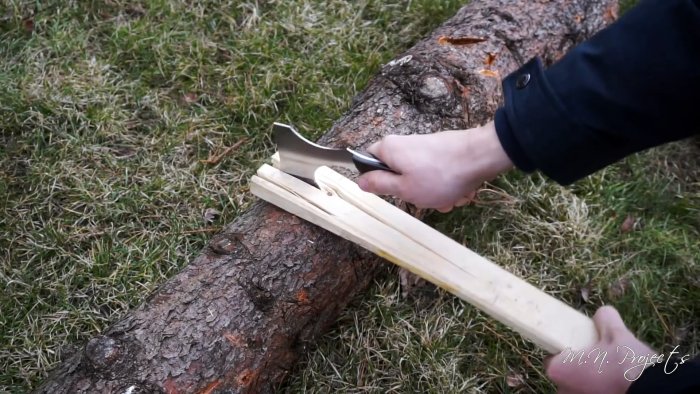

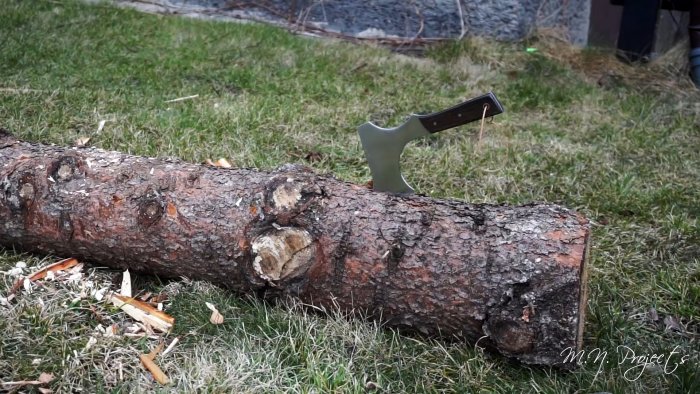

В результате получается универсальный инструмент, которым можно как рубить, так и резать.
Заключение
Старый топор пригодится как заготовка для другого варианта. Сделать стильный инструмент своими руками по личному дизайну интересно. Такой топорик приятно иметь самому или сделать в подарок для приятеля.
Изготовление топоров Трафареты для травления на топорах и правила процедуры Изготовление топоров Ножны для топора: как сделать чехол в 4 шага Андрей КроновЯ всегда любил работать руками. Сейчас после службы переехал с семьёй жить за город, где могу посвятить любимому занятию всё свободное время. Что-то постоянно доделываю в доме, огороде и на участке; хожу в лес и на рыбалку. Все мои увлечения сопровождаются подбором подходящего инструмента, этим опытом я и хочу поделиться.
Как сделать новенький походный топор из старого топора
Ржавый и несбалансированный топор можно запросто переделать в топор, которым будет приятно пользоваться, поскольку:
• он будет красив;
• он будет сбалансирован, а эргономика топора будет правильной.
Способов существует очень много, мы рекомендуем обратить ваше внимание на инструкцию, описанную ниже.
Для работы подойдет любой неудобный, тяжелый, рассохшийся топор со ржавым клинком.
старый топор, картинка из интернета старый топор, картинка из интернетаДизайн топора
Дизайн этого топора состоит из трех частей.
Лезвие топора
Форма лезвия была позаимствована у томагавка – топора, которым пользовались коренные американцы и европейские колонисты. Но вы можете изменить его форму, добавив несколько шипов или молоток на обухе. Лезвие топора будет приклеено к рукояти и скреплено заклепками.
Открывалка
Сначала в качестве открывалки я хотел в лезвии проделать подходящее отверстие. В результате пробного сверления было обнаружено, что обычной дрелью нереально сделать отверстие, поэтому я изменил вид открывалки. На изображении можно увидеть оба варианта. Новый тип будет выполнен в виде крючка специальной формы.
Я хотел, чтобы топор был с пилой, и подумал, что было бы неплохо, если она будет прятаться, как в складном ноже. Из рукояти и ее можно разложить с помощью выемки для пальцев. Пила будет прятаться между двумя накладками. Форма металлической части рукояти будет позволять пиле фиксироваться и в открытом, и в сложенном положениях.
После того, как дизайн был выбран, я примерил его к лезвию дисковой пилы, чтобы размеры подходили.
Самодельный топор: инструкция по изготовлению из 15 этапов
Незаменимое средство в походе, полезный инструмент в своем доме, уникальный помощник для своего хозяйства – знакомьтесь: топор. От самого простого до эргономичного и с запоминающейся формой лезвия, только из дерева со сталью либо украшенный кожей и узорами – бывают всякие топоры. И что интересно – сделать себе самодельный топор хоть в виде боевого оружия викингов способен каждый.
Смотрите видео
Изготовление рукояти
Можно приклеить шаблон к деревянной заготовке и вырезать две накладки. Я воспользовался своим фрезерным станком с ЧПУ.
Пошаговая инструкция по изготовлению
Ориентировочно технология создания топора заключается в следующем.
Конструкция топора
Самое первое дело – подобрать подходящую форму: обводы лезвия, геометрию головы и изгиб рукоятки.
Инструмент является крайне индивидуальным, поэтому важно прорисовать эскиз топора и найти лучший вариант.
После этого выполняется определение подходящей конструкции и материалов. Возможны изделия из одного материала и разных: цельнометаллический топор, с топорищем из дерева или пластика, или даже полностью из камня. Каждый из них удобен для определенной цели:
- полностью металлический будет хорош только в плане долговечности и отсутствии потребности в ремонте;
- металлическая голова и рукоять из пластика (стеклопластика) хороши для работ, не очень удаленных от дома;
- металлическая голова и рукоять из древесины идеальны для походов и тяжелонагруженных режимов работы (дерево отличается высокой стойкостью к вибрации и изгибам);
- топор из камня (полностью или только голова) хорош для эстетических целей, для практической работы не подходит в силу низких прочностных характеристик.
Голова
Когда топор изготавливается самостоятельно, есть все возможности для создания любой формы: узкого и утонченного колуна, широкого и даже палаческого на вид тесака или вовсе фигурного лезвия.
Есть несколько основных вариаций изготовления:
- срезать носок и каблук, оставив узкое лезвие;
- округлить носок и сделать вырез на каблуке, придавая вычурную и подчас сказочную форму (вырез сослужит также практическую пользу – он полезен для короткого хвата при несильном замахе);
- срезание носка под один уровень с обухом и наращивание каблука: лезвие получается удлиненным, голова имеет увеличенную массу и более высокую кинетическую энергию, благодаря чему удар выходит более мощным.
Придание желаемой формы выполняется обычной болгаркой. Скругление углов – наждачным кругом.
Выбор заготовки для головы
В качестве заготовки подойдет обычный бытовой (столярный) топор. Продается в хозяйственном магазине, весит около 1,5 кг. Допускается взять и старое – давно валяющееся и уже ржавое. Главное требование – наличие клейма: при его отсутствии прочность при работе не гарантируется.
Также важной является форма проушины. Для надежного удержания топорища лучшая ее форма будет не круглой – асимметричной в виде конуса или трапеции.
Материал для лезвия
При подборе головы следует обращать внимание на лезвие. При наличии зазубрин и тем более трещин восстановление имеет шанс оставить микроскопические разрывы и неоплошности.
Они в будущем станут местами разлома при достаточно сильном ударе. В таком случае рекомендуется сдать всю голову на переплавку.
Рекомендуется также подбирать заготовку с ровным лезвием – доводка кривого острия способна затянуться. Эта операция считается вспомогательной наравне с заточкой.
Шлифовка
Гладкая и зеркальная поверхность получается последовательной обработкой болгаркой с зачистным мягким кругом и наждачной бумагой от крупного зерна к мелкому. На заключительных этапах получение зеркальности ускоряется с финишными пастами (типа ГОИ или иной).
Закалка
- отжиг – сброс кристаллической структуры и напряженностей: нагрев до 750 градусов (до темно-красного цвета) и естественное охлаждение до 550 градусов (до темно-коричневого);
- закалка – упрочнение зерен металла: окунание головы (или отдельно лезвия) в масло или воду на 3-4 секунды;
- отпуск – для снижения хрупкости закаленного металла: выдерживание в течение часа при 300 градусах (не коричневый, а темный цвет) с естественным полным остыванием на воздухе.
Нанесение рисунка
Получение рисунка на щеках качественно получается при нанесении требуемого орнамента или символов краской или морилкой (до 3-4 слоев). После высыхания ЛКП применяется с помощью сварочного аппарата – для этого существует целая технология.
Изготовление топорища
После выбора заготовки из нужного сорта дерева и необходимой длины производится придание формы – продольной и поперечной.
- Изгиб напрямую влияет на удобство работы – при сильных ударах изогнутое лезвие будет «играть» и воспринимать на себя значительную часть динамической нагрузки.
- Поперечное сечение оптимально округлой формы – для максимально удобного охвата и плотного контакта с рукой. Наличие углов при ударе станет не очень приятным свойством работы – они будут концентраторами, через которые усилие будет передаваться руке.
Выбора материала
В качестве материала лучше других подойдут дуб, береза, ясень или клен. Брать следует полностью просушенную заготовку – если взять сырую, по мере испарения воды размеры топорища немного уменьшатся, в результате чего появится люфт в проушине.
Вырезание шаблона
На готовую заготовку накладывают шаблон – форма будущего топорища, сделанная из картона или листового пластика. Рисование прямо на заготовке не является технологичным – при обработке линии сотрутся. Важный нюанс – форма придается с учетом длины рукоятки: после обработки торцовых поверхностей она немного снизится.
Вытесывание заготовки
Первоначальный дизайн иногда включает углубления под пальцы, однако рекомендуется делать меньше уникальных выступов, которые при работе создадут трудности для хвата.Шлифовка топорища
Получение необходимой шероховатости выполняется наждачной бумагой – от большого номера к маленькому. Образующиеся заусенцы требуется снимать и зачищать.
Со временем поверхность сама оптимизируется естественным путем, суть операции – снять травмоопасные выступы.
Пропитка защитным составом
Ввиду работы инструментом на воздухе и во влажной среде требуется защита древесины водоотталкивающим составом. С этой целью применяются морилки, лаки, воски и другие специальные средства.
Их работа заключается в профилактике загнивания древесины от влаги и появления паразитов, которые при долгом хранении способны появиться в топорище.
Посадка головы на рукоять
Для установки верхняя часть топорища разрезается в одном или нескольких пазах для вставки металлических или деревянных планок. Топорище обматывается марлей, которую пропитывают смолой или натуральным клеем. Голова набивается на рукоять (молотком или иным инструментом), в пазы вбиваются планки. Требуется вхождение на полную глубину.
Торчащие части планок и марли срезаются после высыхания.
Заточка
Собранный топор будет готов к использованию после придания остроты лезвию. Оптимальной считается заточка под углом до 35 градусов к лезвию – это приведет к глубокому вхождению металла даже в сырой ствол.
Идеально использование для этого точильного круга – вручную наточить лезвие будет долго и трудоемко. При заточке механизированным способом очень важно не допускать перегрева металла (следить за его температурой и цветом) и добиваться равномерности снятия излишнего слоя.
К сезону вылазок на природу
Походным топором обязательно нужно пользоваться с удовольствием, поэтому старые никуда не годятся. Для того, чтобы не тратить лишние суммы, рекомендуется выполнить несложную работу:
1. Топорище отпиливается, чтобы долго с ним не возиться, и выкидывается. Остатки выбиваются из дешевого клинка.
Срезая часть клинка, нельзя перегревать металл (хотя бы в районе режущей кромки), иначе в дальнейшем придется отжигать, закаливать и отпускать клинок заново.
3. После отрезания верх клинка шлифуется лепестковым кругом.
Какой шаблон и материал для рукояти будут удобнее всего?
Чтобы поймать необходимый баланс топора в индивидуальном порядке, рекомендуется испробовать несколько форм рукояти. Зачастую самым удобным оказывается классический вариант – прямое топорище.
Чтобы клинок не наклоняло вперед и не уставала рука при рубке, можно вынести место посадки немного назад.
Все обговариваемые манипуляции практически не подкреплены особыми знаниями или многолетним опытом, руководствоваться можно здравым смыслом.
Топорище можно сделать из американской вишни, если есть доступ к разделочным доскам из ценных пород дерева. По прочности этот интересный экземпляр немного уступает ясеню, но зато выигрывает по плотности. Соответственно, шанс приблизить продольный центр тяжести ближе к клинку вырастает.
Делая топорище, нужно выбирать брусок с максимальным количеством продольных колец. При поиске подходящей доски стоит обратить особое внимание на доски тангенциального распила.
Брусок обрезается на ленточнопильном станке, который идеально подходит для этих целей. Обойтись можно и более простыми инструментами:
• лобзик;
• пилой стамеской;
• ножом.
Чтобы еще больше упростить обработку, можно срезать ребра заготовки (с задней стороны топорища под 45 градусов, а с передней – под 30 градусов), чтобы придать сечению ручки яйцеобразную форму, которая окажется на практике самой удобной.
Полировка и подведение итогов
Я закончил изготовление нанесением полировочного масла и установкой полотна пилы. Топор в общем весит 300 г, поэтому его удобно носить с собой. В будущем хотелось бы сделать для него чехол из кожи.
Еще не доводилось его брать в поход, но в ближайшей посадке я его испытал. Пилой можно пилить ветки, а топором подготавливать их для разведения костра. Открывалка работает, поэтому проект можно считать успешным :).
Надеюсь, вам понравилось читать этот мастер-класс.
Original article in English
Переделка топора своими руками: вторая жизнь старого инструмента
Старый советский топор сделан из хорошей стали. Взяв голову как заготовку, можно обновить его или сделать из него стильный инструмент другой формы. В этой статье покажем разновидности топоров, их отличия и идеи по изменению виду клинка.
Какой топор можно сделать
Имея разные цели применения, топор принимает отличающиеся друг от друга формы:
- столярный – нетяжелый, с небольшим лезвием: применяется для обработки древесины и других податливых материалов;
- колун – тяжелый и с конусной формой лезвия: для раскалывания пней и чурок из твердой древесины;
- туристический и его подвид, цалда – с длинным лезвием и общей малой длиной: нужен для сопровождения туриста в его деятельности и расчистке зарослей;
- таежный – больше туристического и многофункциональный: задействуется также для нарубки дров;
- кухонный – с очень прочным лезвием: нужен для разрубания костей при приготовлении еды и полуфабрикатов.
Составные части топора
Топор состоит из 2 основных частей. Каждая их них важна и выполняет свои функции. От их сочетания зависит вид топора и будет ли он пригоден к работе.
Металлическая головка
Голова имеет несколько частей. Выделяют обух и полотно. Полотно имеет лезвие, щеки и проушину. В некоторых видах топоров, обух бывает массивным. Он даст дополнительную инерцию инструменту. Длина и толщина полотна, ширина лезвия, угол схода, заточка, для каждого вида имеют свои параметры.
Топорище
От его длины и прочности зависит многое. Секира, колун и лесоруб делаются с длинным топорищем. Плотницкий и универсальный виды любят среднюю по длине рукоять. А для туристического или разделочного кухонного топорика, достаточно короткого топорища. Но каждое топорище должно быть сделано из твердых видов дерева, хорошо гасящих вибрацию и удобно лежать в руке.
Сверление рукояти
Далее я просверлил отверстия в рукояти и проверил, все ли подходит. Металлическая часть рукояти должна выполнять функцию пружины, которая будет фиксировать полотно пилы. Если она слишком упругая, ее можно сделать тоньше. Сначала я воспользовался металлической частью рукояти, как шаблоном для проделывания отверстий. Затем скрепил две накладки при помощи струбцин и дальше высверлил сквозное отверстие. Таким образом все соответствующие отверстия были в одну линию.
Чтобы без склеивания соединить части топора я воспользовался болтами. Так можно проверить, подходят ли все детали топора, и правильно ли складывается пила.
Читайте также:
