Фонарь для отдыха своими руками

Обновлено: 10.01.2025

Всем доброго времени суток!) Сразу скажу, что из реально нужного в этом рассказе только схемы(и то не факт). Появилось желание рассказать о очередной самоделке связанной с подводной охотой. В дни безделья (нет) захотелось мне заполучить себе второй фонарь для подводной охоты, что-то менее габаритное, нежели мой Technisub Lumen и с светодиодами (переделывать люмен не хочу, нравится использовать его в дневное время суток для высвечивания щелей и коряг). Как известно, цены на подводные фонари всегда "кусались", да и нет на рынке того, что соответствовало бы моим нехитрым требованиям.)))

Сразу хочу оговориться, что подобную конструкцию может сделать каждый, имеющий под рукой паяльник, и не совсем уж кривые руки.

Покопавшись немного в своем хламе был найден подходящий алюминиевый корпус с линзой и площадкой под светодиод, которая плотно вкручивается в корпус, тем самым неплохо отводит тепло от светодиода (понятия не имею откуда он, ХД)

На фото корпус справа:

После чего был куплен простенький светодиод на 3W (можете ставить на 1W, будет дольше работать от одного элемента питания и меньше греться, что не особо важно под водой), кнопка с фиксацией и всеми любимая плата зарядки TP4056 с защитой, заряжает литий-ионный аккумуляторы до 4,2V, имеет защиту от кз и переразряда (вырубает питание при 2,5V) Даташит найти не проблема. Драйвер для светодиода у меня был, в ином случае его можно либо купить, либо сделать из микросхемы стабилизатора тока AMC7135 (или нескольких) и парочки конденсаторов. Даташит на схемку есть в открытом доступе. Данная микросхема ограничивает ток 350мА, а также с ее помощью становится возможным использование ключей(кнопок) без нагрузки, например сенсорной кнопки TPP. Путем запараллеливания микросхем можно увеличить ток (1*350мА, 2*350мА, 3*350мА и т.д.). На одноватный светодиод хватит 1 схемы, на трехватник - 2. Конденсаторы, изображенные на схеме можно не использовать при коротких проводах между светодиодом и драйвером (менее 5 см).Также можно использовать не два, а один конденсатор (после светодиода). Паять схемы советую на чем-нибудь хоть как-то отводящем тепло, кусочка фольги будет достаточно. Схема:

и схемка с маркировкой входов(на предыдущей: правый контакт -VDD(+), средний - земля(-), левый - out. :

Было два варианта: сделать аккумуляторы сменными, а их зарядку вне фонаря: или с не снимаемым аккумом и зарядкой в самом фонаре. Схема варианта с платой зарядки в фонаре ниже:

Несколько проблем было при сборке, ибо места в фонаре впритык. Внутренности фонаря с платой зарядки внутри:

Мной был выбран вариант развития событий с внешней зарядкой и сменными аккумами по нескольким причинам: возможность смены аккумуляторов в перерыве между охотой, а не долгой зарядки, что особенно актуально при дохлых аккумах); намного упрощается сборка и запихивание в маленький фонарь всего что нужно: банально, разъем зарядки от платы пришлось бы перепаивать на проводках, т к к ней не пролазил провод зарядки, хех.

Фото варианта фонаря с сменными аккумуляторами в разобранном виде:

Светодиод на матрице и площадкой, мега удобно вкручивающейся в часть корпуса фонаря (я посадил на термопасту еще), также, за счет этой алюминиевой площадки есть возможность менять фокусное расстояние до линзы и настраивать луч фонаря :

К драйверу припаяна пружина в которую "втыкается" (+) акккумулятора 18650, а к минусовому выходу драйвера был припаян провод с кнопкой на конце, которая прижимается к минусу аккумулятора контактом при закручивании задней крышки фонаря. :

Далее оставалось только все собрать и герметизировать, благо автогерметик всегда есть в холодильнике ХД. Герметиком были промазаны все резьбы, кроме резьбы задней крышки, через которую осуществляется доступ к аккумулятору. Между внешней и внутренней частью кнопки на герметике была помещена прокладка, а отверстие внешней кнопки, как и резьбу задней крышки на всякий случай было решено смазать какой-нибудь водоотталкивающей смазкой.

Стоит сказать, что живого аккумулятора 18650 хватает +- на 3-4 часа работы трех ватного светодиода без существенной потери яркости, в случае с одно ватным эта цифра увеличивается на 50-60%.

Вот что получилось в сборе(слева второй подводный фонарь):

По поводу того, как же он светит прилагаю фото луча (который можно настроить сменой линз или изменением фокусного расстояния)

Стоит сказать, что камера не особо передает яркость, ореолы и т д, но по опыту подводной охоты могу сказать, что такого света без проблем хватит для ночной охоты, если у вас, конечно, нет задачи осветить все дно и распугать всю рыбу))) (сугубо мое мнение) Мой вариант: данный фонарь на ружье, а люмен - в руку.

Найдены возможные дубликаты

1 год назад раскрыть ветку 1 7 месяцев назад Снимай фонарь с ружья. Этим летом паренька продырявил напарник насквозь, еле еле с того света вернули. Ружье кресси саб, держал за ствол, неудачно нажал на линь и самострел, хотел посмотреть рыбку товарища 1 год назад

а не проще было купить. купил себе Armyteck Viking v2 pro 1100 программируемые ражимы свечения шикарный. на максималке 1 акума хватает минут на 20-30. обычно на 700-400-200 лменах этого хватает на гдето на часа 2-3 активного, а так пользу его еще на страйкболе тоесть на ночную фазу в 300 люмен хватает на всю ночь

раскрыть ветку 2 1 год назад 1 год назад

Чиво Чиво? купить за 5+ тыщ какой-то там в2про вместо Д170 или япарда?
Зачем? Чтобы что?

показать ещё 0 комментариев Похожие посты 1 месяц назад

Фонарь с литофанией

Давным-давно хотел рассказать про то как делаю (а точнее делал) фонарики на заказ при помощи 3Д принтера. Надеюсь, кто-то подхватит, улучшит технологию, или даже освоит 3D-печать ради этого :)

Году в 15-16 узнал что на 3Д принтере можно делать литофании! - это когда изображение формируется толщиной материала. Светлые участки тонкие, чем толще материал, тем темней. Естественно, просто так такое изображение не увидеть, его нужно просветить.

Сразу же возникла мысль, что можно делать отличную сувенирку! Идея не нова: берем картинку заказчика, наносим её на кружку/футболку/магнитик/камень, получаем бесполезный сувенир. Вот только в случае с литофанией можно же сделать вполне себе нужный предмет интерьера - прикроватный ночник. Осталось все красиво упаковать.

Да, на тот момент подобные светильники уже делались энтузиастами. Но выглядели они как 3Д-печатные прямоугольники со вставками, дешево и совсем не сердито. Колхоз одним словом. Да и размеры их были не особо большими, в интерьере терялись, светили слабо. Хотелось чего-то солидного. И тут, во время очередного похода по всем известному мебельному гипермаркету, мне попался он, фонарь с большими окнами, металл + стекло, белый цвет и почти нормальное название Борбю! Цена только кусалась, но сходу взял аж три штуки, т.к. пахать 100 км за ними студенту не комильфо.

Дальше уже дело техники: прикрутить патрон с диммером и лампа на 15-20 Вт вместо свечи, вставить вставки. Только со вставками столько нюансов. Эх и наэкспериментировался же я с ними! Для себя сделал вывод, что должно быть так:

- хорошие фото и правильный фотошоп с замазыванием фона

- материал белый ПЛА.

- первый слой 0,2, остальные по 0,1 мм

- минимальная толщина 0,4 мм (самые светлые участки)

- всего градаций 14, максимальная толщина: 0,4+13*0,1=1,7 мм

- софт: jpg2stl и слайсил в slic3r

Да, чем больше градаций, тем более похоже на оригинал, но время печати улетает в небеса.

Сделал я таких фонариков штук 20. В основном заказы знакомых + подарки близким. Дальше не пошло. Уж больно дорого они выходили: себестоимость больше 1000р на те деньги, а еще надо за работу ж взять. По меркам маленького городка - дорохо. Да и делать долго: печать одной вставки на старом принтере занимала в среднем 3-4 часа, а их 4 штуки, да еще брак бывает, замотаешься переделывать.

Сейчас у меня дома 2 таких фонарика, в белом интерьере очень даже смотрятся. И функционально! По итогам эксплуатации сделал выводы: 1) вставки деформируются от ламп накаливания. Не сразу. Лампа 20 Вт уже перебор. заменил на светодиодные филаментные, нашел на али димируемые 2) холодный свет лучше.

Дешевый кемпинговый фонарь своими руками

Я увлекаюсь зимней рыбалкой. Обычно езжу на северные реки. Поездку организуем на 4-7 дней. Для освещения палатки используем различные светильники, но ни один фонарь не светит более 7 часов. В моей голове затаилась идея, которую я недавно воплотил в реальность. Я хотел создать фонарь, который будет непрерывно работать в течение 3х суток (70 часов).

Я купил в Китае 2 аккумулятора 18650, емкостью 3300 Ма; один светодиод с защитой, мощностью 1 Вт; выключатель; микросхему с микро USB, через которую планировал заряжать источник питания, неодимовые магниты для крепления. На все комплектующие я потратил около 700 рублей.

Я использовал источники питания с выведенными контактами. К ним припаиваются провода с помощью кислоты. Не вздумайте покупать аккумуляторы без этих контактов. Это очень важное правило при создании фонаря. Я начал паять аккумуляторы, которые без контактов, и один – взорвался. Соблюдайте технику безопасности!

Необычный уличный светильник своими руками: 10 мастер-классов

Как самому сделать красивый уличный светильник? Мы покажем вам необычные и простые варианты, как украсить свой двор красивым уличным освещением.

Уличные светильники из природных материалов

Необычный и стильный уличный светильник можно сделать осенью из виноградной лозы. В качестве шаблона нам понадобится надувной пляжный мячик. Оборачиваем лозу вокруг мяча, закрепляя пересечения проволокой для жесткости конструкции.

После того, как наш импровизированный шар из лозы готов, сдуваем мячик и аккуратно вытаскиваем его наружу.

Внутри такого шара можно разместить как солнечный светильник, так и обернуть его светодиодной лентой для наружного освещения. Такие ленты зачастую имеют переключатель цвета, тогда с помощью пульта вы можете менять цвет вашего уличного освещения.

Фонарь для рыбалки, похода, дачи из подручных средств

Для него потребуется литровое ведерко с крышкой из-под соленых огурцов из магазина. Кроме ведерка еще нужна пластиковая 200-250 граммовая банка от продуктов тоже из магазина.

Рисунок 2 Пластиковые ведерко и банка от продуктов из магазина Рисунок 2 Пластиковые ведерко и банка от продуктов из магазина

Светодиоды можно добыть из закончившихся зажигалок, о чем я рассказывал в видео «Налобный фонарик из зажигалок»

Ссылки на другие используемые комплектующие там же.

Размечаем на 250 граммовой банке места для установки светодиодов и прокалываем шилом отверстия под их «ноги».

Затем вставляем в эти отверстия светодиоды и закрепляем из от выпадания любым быстросохнущим клеем. У меня получилось 4 светодиода на донышке и 2 ряда по 5 штук на стенке.

Рисунок 3 Вставляем и приклеиваем светодиоды Рисунок 3 Вставляем и приклеиваем светодиоды

Соединяем светодиоды проводами между собой параллельно, согласно полярности их «ног».

Рисунок 4 Параллельно соединенные светодиоды Рисунок 4 Параллельно соединенные светодиоды

Далее припаиваем провода от светодиодов к контроллеру зарядки аккумулятора 18650 к выводам «OUT+» и «OUT-» . В разрыв плюсового провода припаиваем выключатель. А к клеммам «В+» и «В-» контроллера припаиваем провода от аккумулятора.

Рисунок 5 Контроллер заряда аккумулятора Рисунок 5 Контроллер заряда аккумулятора

Заряжаем аккумулятор стандартной зарядкой смартфона.

Рисунок 6 Заряжаем зарядкой от смартфона Рисунок 6 Заряжаем зарядкой от смартфона

Аккумулятор фонаря на рыбалке можно заряжать от солнца. Об этом рассказывается в видео "Походная солнечная зарядка для смартфона. Делаем сами. ВАРИАНТ 1"

Вместо аккумулятора и контроллера заряда можно использовать 2 пальчиковых батарейки формата АА. Выключатель все равно будет нужен.

Сборка фонаря.

Крышку 250-граммовой банки приклеиваем двухсторонним скотчем или клеем Момент с внутренней стороны крышки ведерка. Винтами их скреплять не стоит чтобы не потерять влагозащищенность от отверстий для них.

Приклеиваем к крышке 250-граммовой банки бокс аккумулятора, выключатель и плату контроллера зарядки на двухсторонний скотч или клей.

Походный фонарь из светодиодной ленты своими руками

Люблю выезжать с друзьями на природу, рыбалку или ездить отдыхать в горы. Часто остаёмся с ночёвкой или сидим до темна и без хорошего освещения, даже на свежем воздухе не очень очень комфортно. Фонари которые продаются в магазине, мне не очень нравятся, то мало света то батарейки садятся. И поэтому я решил сделать универсальный и яркий светильник, который можно было бы подключать к автомобильному аккумулятору и другим батареям на 12 вольт.

На помощь мне пришла обычная светодиодная лента на 12В. Делать было нечего и на досуге решил сделать фонарь именно из неё. В итоге получился достаточно мощный, компактный и экономичный источник света, который постоянно лежит у меня в машине и выручает в любых ситуациях, будь то выезд на природу в ночное время или когда нужно что то подсветить.

Итак, для изготовления такого фонаря я использовал:

Светодиодная лента - 1 метр
Отрезок тонкой фанеры - 9X16 см
Алюминиевый скотч
Двойной провод - 2.5 метра

Все этапы сборки фонаря я к сожалению не могу разложить по фото, так как решил написать статью уже после его сборки, но постараюсь растолковать что бы всё было понятно.

Каркас для фонаря

Для начало нужно вырезать прямоугольник из фанеры размером 9X16 см. Можно использовать и другой материал, например любой кусок листового пластика или ещё лучше отрезок печатной платы, я использовал фанеру, потому что с ней удобно работать. Размер отрезка нужно рассчитать индивидуально, учитывая метраж светодиодной ленты, её ширину и форму будущего фонаря. Лично я взял 1 метр ленты и делал отрезки длиной 15 см.

Этот отрезок будет служить каркасом, на него будем наклеивать светодиодную ленту. Кусок фанеры необходимо прошкурить мелкой наждачной бумагой и обезжиреть спиртом или ацетоном. Затем по верх бруска желательно наклеить алюминиевый скотч, но можно и без него, он нужен для того что бы улучшить отражающие свойства, да и светодиодная лента к нему приклеивается лучше.

Изготовление фонаря

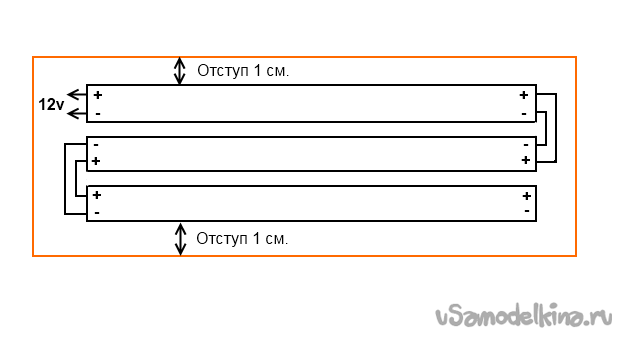

Когда каркас подготовлен, можно приступить к самой сборке. Как я говорил выше, нам необходимо нарезать светодиодную ленту длиной 1 м на кусочки по 15 см, последний кусок должен получиться немного короче. А вообще всё зависит от вашей фантазии, можно придать любую форму и размер, мне понравился именно этот вариант.

Теперь берём и просто приклеиваем кусочки ленты друг возле друга на брусок, учитывайте отступы от краев по 1 см, что бы вся лента поместилась по центру. После того как всё приклеено, припаиваем ленту между собой. Обратите внимание, что ленту нужно паять по ходу, как она была в цельном виде.

Вот так выглядит пайка ленты:

После того как всё готова, припаиваем к ленте провод питания, делаем отверстие сверлом, как на фото выше и продеваем провод что бы он вылез с обратной стороны. Для того что бы фонарь можно было подвешивать, я вкрутил по центру обычный шуруп, но можно придумать и другое крепление, всё зависит от вашей фантазии ))

На этом всё, фонарь готов к эксплуатации. В качестве источника для питания фонаря, я использую автомобильный аккумулятор и что бы можно было его легко подсоединять я сделал накидки по размерам клеммы, на конце провода питания. Делаются они очень легко, нужно обмотать зачищеный провод вокруг клеммы, зафиксировать его и пролудить оловом. Но лучшим всего будет подсоединить крокадильчики.

Фонарь светит очень ярко, по параметрам той ленты которую я покупал, мощность её составляет около 14 ватт на метр. Так что обращайте внимание на эти параметры при покупке. Что касается потребления, точно сказать не могу, но при полном заряженном аккумуляторе и непрерывной работы ленты в течении 12 часов, аккумулятор 60 А/ч разрядился почти на пол вольта. Я считаю что это достаточно неплохой результат, в плане экономии.

Вот так фонарь светит:

А вот фонарь в собранном виде:

Лично мне и моим друзьям данный светильник очень понравился, светит ярко, освещает достаточно большую площадь. И больше не нужно подсвечивать стол фонариками и телефонами )) Кстати питать фонарь можно от любой батареи или аккумулятора на 12 вольт, подойдёт даже от шуруповёрта.

Общая цена в которую он мне обошелся не очень велика, метр светодиодной ленты стоит 120 рублей и провод 2.5 метра около 25 рублей, итого 145 рублей за отличный фонарь, мощностью 14 ватт.

Как сделать уличный светильник из бревна

Природный материал, такой как бревна, — один из самых гармоничных материалов для садового декора.

Нарежем бревно кольцами, сделав отверстие посередине. Внутри установим прозрачную пластиковую трубу или трубу из оргстекла. Добавим светодиодную ленту — и стильный садовый уличный светильник уже готов украсить ваш сад.

Фонарь с литофанией

- хорошие фото и правильный фотошоп с замазыванием фона

- материал белый ПЛА.

- первый слой 0,2, остальные по 0,1 мм

- минимальная толщина 0,4 мм (самые светлые участки)

- всего градаций 14, максимальная толщина: 0,4+13*0,1=1,7 мм

- софт: jpg2stl и слайсил в slic3r

Да, чем больше градаций, тем более похоже на оригинал, но время печати улетает в небеса.

Красивый уличный светильник своими руками

Красивый уличный светильник в виде потока света можно также сделать с применением светодиодной ленты.

Для большего удобства в саду лучше использовать светодиодную ленту на солнечных батареях.

Световой шнур сворачиваем вдвое — так у нас формируются «струи нашего ручья». Пучок из светового шнура закрепляем внутри чайника, используя крупную металлическую шайбу и продевая шнур через носик чайника.

Вот такой замечательный уличный светильник может украсить ваш вход в дом или беседку в саду.

Кемпинговый фонарь

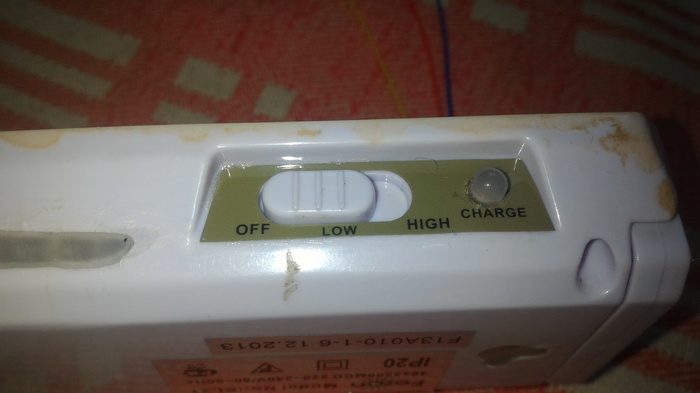

По просьбе коллеги, собрал кемпинговый фонарь из старого светильника аварийного освещения.

Для переделки потребовалось:

- Плата зарядки - TP4056 (без защиты, потому как есть встроенная в АКБ)

- Светодиод - биколор 5мм

- АКБ - Li-Pol 3.7в, 2000мА\ч (стоит пока один, но планируется добавить ещё 1 или 2, место позволяет)

- Расходники - термоклей, клей момент, олово, провод 0.5мм

- Инструмент - паяльник, термо-пистолет, кусачки

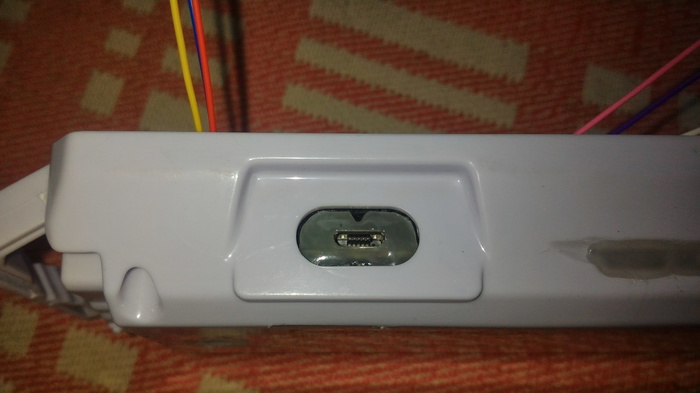

Ну и собственно начал с того, что вынул все внутренности и раскурочил штатное гнездо зарядки на 220, после чего вклеил туда микросхему ТР4056

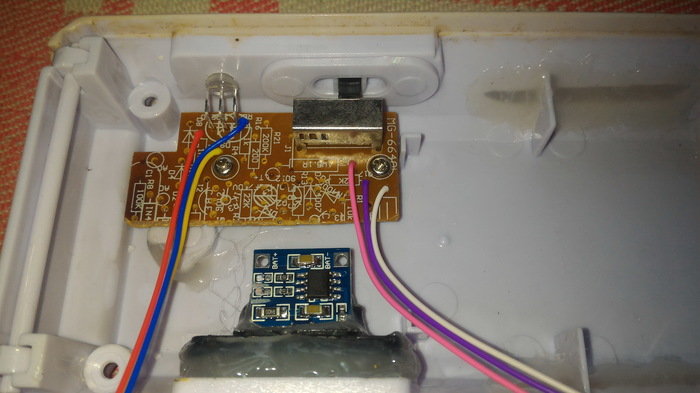

Распилил штатную плату устройства, выпаял все детали, кроме выключателя, заменил красный светодиод 3мм, на биколор 5мм, подпаял провода для коммутации. Попутно залил термоклеем отверстия в корпусе, сделанные болгаркой непонятно для чего, во времена использования фонаря по назначению.

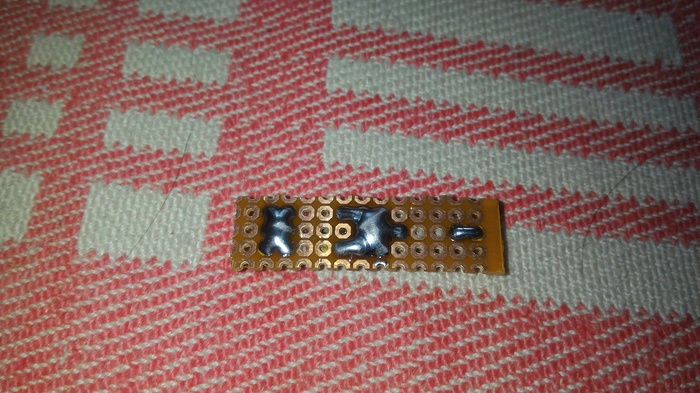

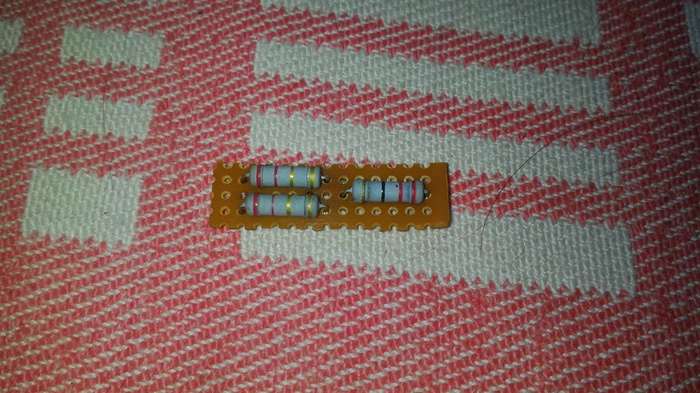

Фонарь изначально имел кислотный АКБ на 4В 1000мА\ч, для ограничения тока стояли мощные резисторы, так же было 2 режима яркости, потому не стал мудрить и оставил штатные резюки распаяв их на отдельной плате.

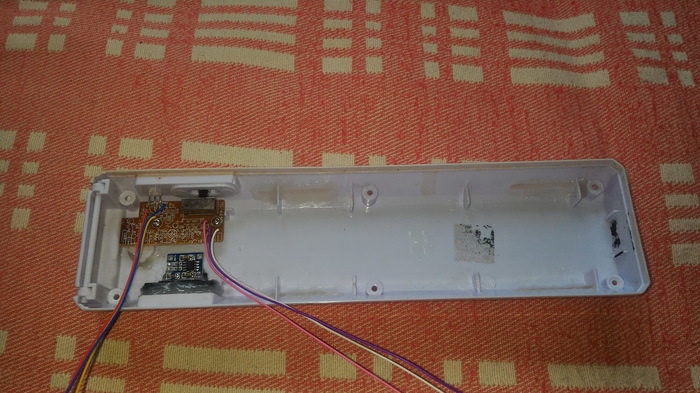

Распаял все узлы, оставив выводы под светодиоды и АКБ

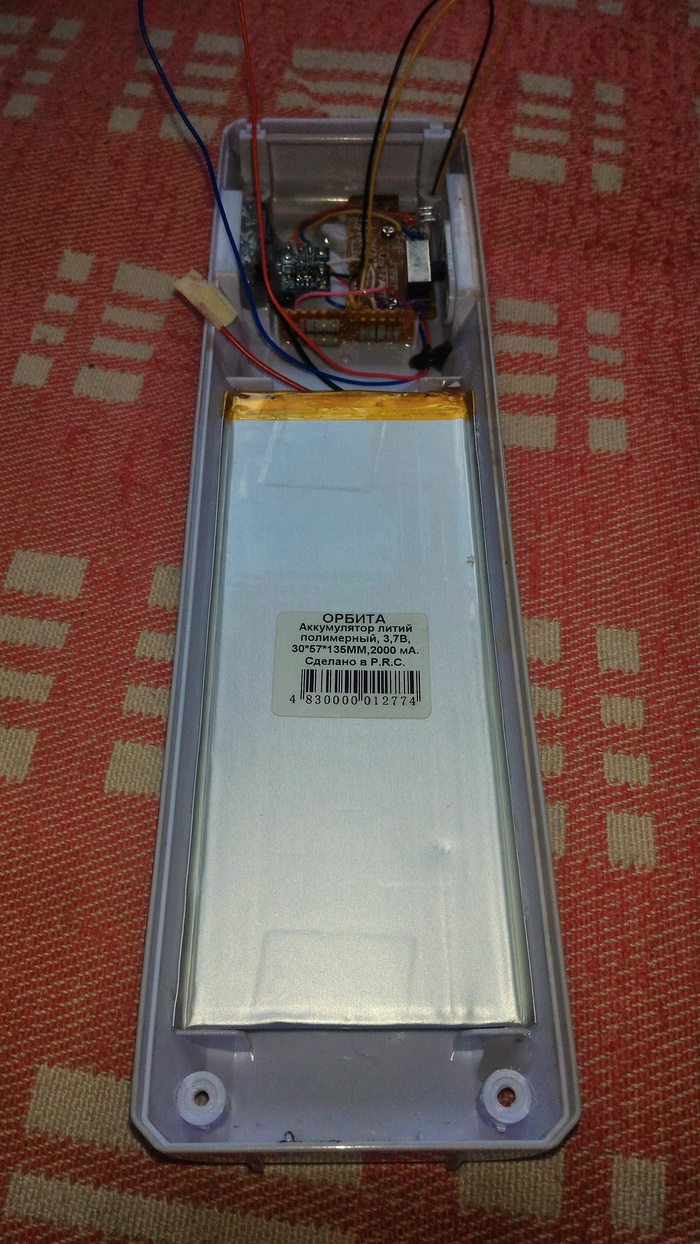

Установил АКБ (вклеил в корпус на клей момент)

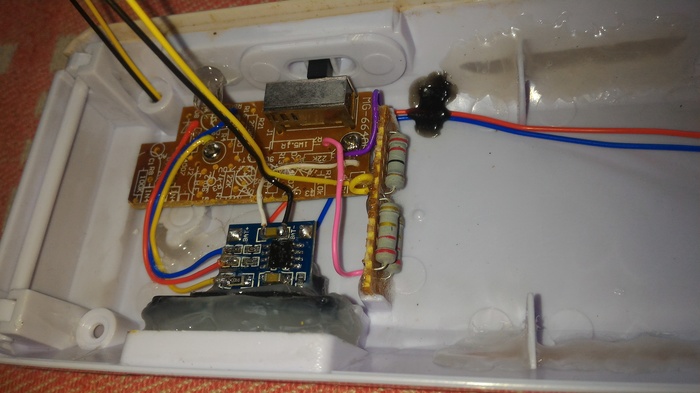

Распаял к общей системе АКБ и панель светодиодов

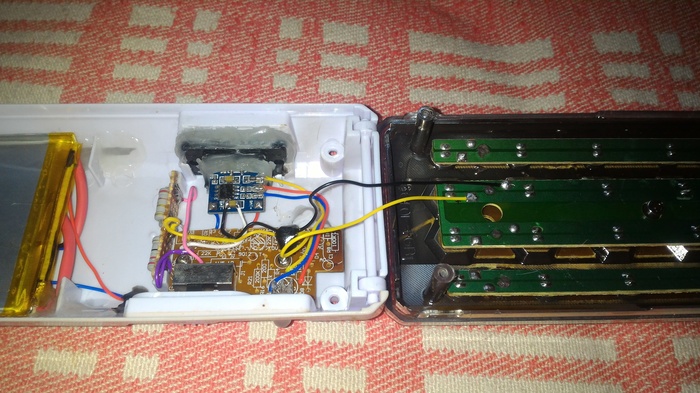

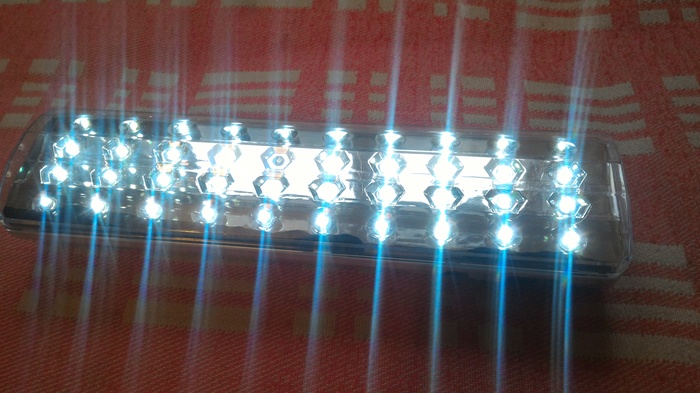

Собрал всё воедино и проверил на работоспособность!

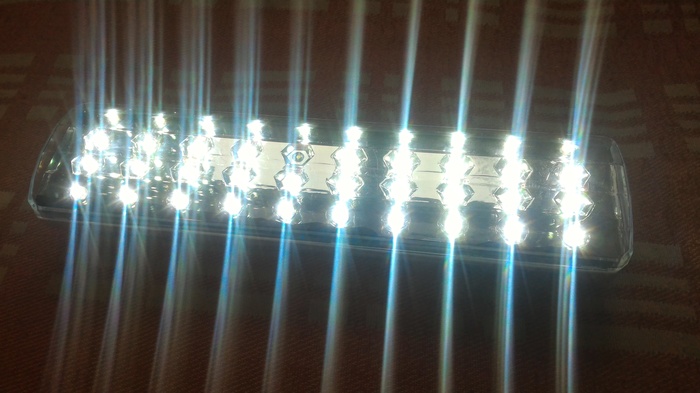

В результате проверки, при полностью заряженном аккумуляторе 4.2в получилось:

- на первом режиме потребление 65 мА\ч (вполне достаточно, чтобы читать при направленном свете)

- на втором режиме 650 мА\ч (в комнате 12 квадратных метров, при направлении в потолок, можно с комфортом читать газету)

Минус схемы с резисторами в том, что яркость будет падать по закону ома вместе с падением напряжения на АКБ, однако это является и плюсом, потому как падает ток и увеличивается время работы от одной зарядки, к тому же схема становиться проще и работает дольше чем китайские шим стабилизаторы тока. Нагрев резисторов присутствует, но не критичен.

При ёмкости 2000мА\ч, а после установки второго АКБ суммарной мощности 4000мА\ч, данного фонаря вполне хватит для длительного автономного использования. Так же фонарь вполне может работать от автомобильной зарядки для телефона, выдавая полную мощность и заряжаясь одновременно.

Это не верх инженерной мысли и не пик эстетики, а просто пару часов из бытовой жизни с минимальными затратами.

Найдены возможные дубликаты

Инженериум DIY

171 пост 2.4K подписчиков

Подписаться Добавить пост

Правила сообщества

Давайте уважать друг друга - любые аморальные посты выпиливаются, даже если они затрагивают основную тематику сообщества.

В сообществе будут попадаться посты для новичков, поэтому не стоит влетать в пост с минусомётом, направленным на задающих вопросы по теме поста.

3 года назад

Предела совершенству нет, - думай об улучшениях. По мне как-то не комильфо греть резисторы аккумулятором. Вместо резисторов можно замутить элементарный ШИМ на КМОП и полевике. Копейки.

раскрыть ветку 4 3 года назад

Так ведь маломощный обогреватель получился, можно раскрутить и греть подушечки пальцев по очереди.

раскрыть ветку 1 3 года назад

А вообще, в предыдущем посте, где коллекция фонариков, больше половины сделаны на ШИМ.

3 года назад 3 акб от 5 или 6 айфона, только плата зарядки, включение - напрямую с акб. Светит более 6-7 часов непрерывно, точнее не замерял. 3 года назад Это точно, но собирал из того что под рукой было в данный момент, обычно ставлю стабилизаторы тока AMC7135, но последний раз партия попалась с браком через один, поэтому без заморочек поставил резюки) 3 года назад чета на понял, нахуя эти танцы с бубном ? просто бы заменил акб, характеристики же те же раскрыть ветку 3 3 года назад Я бы не сказал, во первых нужна была зарядка от 5 вольт через микро USB, во вторых схема зарядки для свинца не подходит для лития. раскрыть ветку 2 3 года назад раскрыть ветку 1 3 года назад

Ну быть может, если товарищ так разбирается в вопросе, он подскажет самый надёжный и универсальный разъём? Основная задача, не таскать с собой какую нибудь самодельная зарядку.

кстати фонариком собственной сборки с таким разъемом пользуюсь уже несколько лет и проблем нет ;)

3 года назад

подскажите как подсчитывать резисторы для разных задач? Вот на данном примере, как определили что надо именно такие?

раскрыть ветку 2 3 года назад

Закон Ома нужно знать как минимум, а если на данном примере то, напряжение аккумулятора, минус паспортное напряжение светодиода, дальше полученное значение делим на паспортный ток светодиода в амперах, к примеру у меня АКБ 4.2В, светодиод 3.4В 20мА, светодиодов 40шт.

итого 20мА * 40шт. = 800мА или 0.8А. (общий ток потребления)

Напряжение АКБ минус напряжение светодиода(паспортное)

4.2в - 3.4в = 0.8В. (напряжение падения на резисторе)

0.8в\0.8а = 1Ом. (сопротивление резистора)

Ну и нужно рассчитать мощность резистора Вт.

0,8А * 0,8В = 0,64Вт. округляем в большую сторону до стандартного 1Вт.

Если ко всему ещё добавлять коэффициент надёжности, то будет меньше нагрева и больше срок службы.

У меня на самом ярком режиме 2 резистора по 2.4 Ом, параллельно друг другу, итого примерно 1.2 Ом. и ток максимальный не 800мА, а примерно 650мА.

Если где напутал поправьте, не моё это формулы строчить)))).

3 года назад

Вообще в данной сборке я не рассчитывал резисторы, а взял те что стояли на плате, рассчитанные с завода изготовителя светильника.

3 года назад

Реально кпд резистора выше чем шим контроллера?

Зачем же их тогда делают?

раскрыть ветку 1 3 года назад

Кто сказал что КПД резистора выше? ШИМ просто чаще выходит из строя, чем резистор и стоит дороже. А "Конструкция тем надёжнее, чем она проще".

Хотя шим я всё же часто использую, но не везде.

3 года назад

Один диод не горит))

раскрыть ветку 1 3 года назад Есть такое дело, сгорел при испытаниях, заменить нечем 3 года назад

Бро. Есть старый фонарик который заряжался от 220в. Как переделать его на акк 18650 и зарядку от юсб?

раскрыть ветку 3 3 года назад Ну собственно пост как раз об этом и есть. В остальном нужны исходные данные. Кстати я сам бы поставил 18650 акб, они лучше и живучее, однако дороже, поэтому делал из того, что купил человек который заказывал. раскрыть ветку 2 3 года назад

Ок. А если взять повербанк на 1 элемент 18650, разобрать. И сделать выводы от негок блоку светодиодов?

раскрыть ветку 1 3 года назад Можно и так, но только если брать стандартный выход на 5 вольт то КПД будет ниже, за счёт преобразования, а если напрямую к аккуму то они должны быть с защитой от переразряда показать ещё 0 комментариев Похожие посты 1 месяц назад

Фонарь для отдыха своими руками

--> FISHKINET

Своими руками: миниатюрный уличный фонарь (33 фото)

Кремль опубликовал фотографии Путина из сибирской тайги

До чего генетика дошла! Что о вас может рассказать ДНК-тест?

В Монако проходит крупнейшая и самая престижная выставка яхт в мире

14 раз, когда люди оказались в неловких ситуациях

17 раз, когда хвостатые оказались слишком эмоциональными

20 фото на морскую тематику, от гигантизма которых у вас закружится голова

Знакомьтесь: внучка Фрэнка Синатры, которая пошла по стопам знаменитого деда

Итоги выборов в Германии: победили социал - демократы, но выиграли и трансгендеры!

63 идеи что подарить бабушке на День Рождения

ВАЗ-2106 почти без пробега выставили на продажу за 3,8 млн рублей

В Екатеринбурге умер пациент ковид-клиники, который прошел полный курс вакцинации от коронавируса

Рамзан Кадыров установил мировой рекорд на выборах главы региона

Как делают пиво

Крепкая мама защитила сына от падающих кирпичей

Самые горячие и популярные тиктокерши России, на которых подписаны миллионы человек

25 безумных историй про очень быстрые увольнения

Необычный домашний питомец

Авария дня. Страшное ДТП с мотоциклистом в Вологодской области

Как производители заставляют людей переплачивать

В Приморье киллер попытался застрелить бизнесмена, но его пистолет дважды дал осечку

Трейлер фильма "Монстр: Начало" (2021)

Молодой водитель насмерть сбил пенсионера на «зебре»

Принципиальный водитель преподал урок автомобилистке на «Шкоде»

Кинопары, которые не выносили друг друга в реальной жизни

Трейлер фильма "Тебе одиноко сегодня вечером?" (2021)

Фанат заказал модель болида Формулы-1 McLaren 1976 года, которую видел в детстве

Jaguar XJ220 1993 года продали с аукциона за рекордную сумму

Пьяный пассажир вытолкнул проводницу из вагона

Вкусно и просто: самые лучшие рецепты шарлотки, которые мы уже испытали

Мальчик смог прогнать грабителя, напавшего на его маму

Люди, к которым судьба повернулась задом

Как правильно сделать макияж в домашних условиях — инструкция с пошаговыми фото

Советские мультфильмы, ломающие психику зрителя

Японская принцесса откажется от титула, выйдя замуж за простого студента

Россиянин утонул в штормящем море в Испании, пытаясь спасти коллегу из Финляндии

В Кабардинке пловцы попали в нефтяное пятно в море

Настоящий гоночный болид McLaren выставили на аукцион

Владимир Путин обозначил главных врагов России

Восьмидверный «Паккард» с открытым верхом уцелел до наших дней

В Приморье грибникам пришлось отсиживаться на дереве, пока по лесу бродил тигр

Фотофонарь своими руками

6) АКБ 26650 - 3шт (лучше брать без защиты, с защитой может не хватить длины корпуса).

Купив все детали:

- разбираем китайский фонарь и вынимаем родной драйвер и светодиод.

- на родной радиатор одеваем "усилитель" радиатора, смазав его термопастой.

- просверливаем дырку, напротив кнопки выключения, в 7 мм для переменного резистора и подпиливаем корпус кнопки.

- припаиваем проводами кнопку, драйвер, переменный резистор и светодиод:

- все собираем в корпус, устанавливая светодиод на радиатор площадку смазываем термопастой, обматываем изолентой драйвер или усаживаем его в термоусадку. Profit. Фотофонарь готов.

Чукча не писатель. Фотографировал на тапок. Мой первый пост.

Найдены возможные дубликаты

8 месяцев назад То есть, из фонаря собрал фонарь. раскрыть ветку 11 8 месяцев назад

Фонарь с возможностью регулировать силу свечения и определенной температурой свечения.

раскрыть ветку 10 8 месяцев назад

Готовых решений не существует?

раскрыть ветку 8 8 месяцев назад раскрыть ветку 7 8 месяцев назад И в 10к раз лучше этого поделия раскрыть ветку 6 8 месяцев назад

тоже самое - один в один, только лейбл фирменный и все

раскрыть ветку 5 8 месяцев назад Совсем нет раскрыть ветку 4 8 месяцев назад

обоснуйте. Или вы их собираете, но боитесь, что перестанут покупать? xD

раскрыть ветку 3 8 месяцев назад Youngnuo 360 намного лучше вашей поделки раскрыть ветку 2 8 месяцев назад

только это две совершенно разные вещи, вы бы еще ссылку на софтбокс бы скинули или на вспышку xD

раскрыть ветку 1 8 месяцев назад Чем не фонарь? 8 месяцев назад То есть, из обычного фонаря какая-то специальная приблуда получилась? Судя по названию-с фотографирования связано? 8 месяцев назад Ох уж эти Китайцы. Совсем обленились. Уже и фонари за них собирать. раскрыть ветку 1 8 месяцев назад

Только когда соберёшь не забудь заплатить деньги.

4 месяца назад И как крепил диод к охлаждению? раскрыть ветку 1 3 месяца назад

Тем же стандартным, можно сказать стопорным кольцом, которое достаточно сильно его прижимает к основанию/охлаждению

6 месяцев назад

Подскажите пожалуйста, на 3 акб какой брали светило по вольтажу, на 6в? можно ли точный размер "Усилителя" радиатора светодиода из алюминия, выточенный у токаря? и можно ли узнать маркировку Драйвера светодиода с регулировкой яркости? на beriled ее просто нет в наличие . спасибо!

раскрыть ветку 1 5 месяцев назад

да, на 6 Вольт, насчет драйвера уже и не помню, делал знакомому, но на beriled он есть в наличие:

насчет размеров радиатора - высота цилиндра около 1.5 см была.

7 дней назад

Ребята, кто может дать размеры радиатора светодиода из алюминия, выточенный у токаря? И где вы такую алюминиевую болванку берете?

4 месяца назад Что в роле штатива? Как крепишь его ? Собрал такой же, только без токарки, болт алюминиевый и прорези сбоку болгаркой и натфилем) раскрыть ветку 1 3 месяца назад

В роли штатива - штатив обыкновенный. К нему с помощью вот таких штук

8 месяцев назад

Фотофонарь из линзовика. А мужики то и не знали.

8 месяцев назад

Nitecore P26
Плавная регулировка яркости. 1000 люмен.

Средняя цена 4500.

На Али думаю и дешевле найти можно.

Можно взять Nitecore EC22, он на тысячу дешевле.

раскрыть ветку 8 8 месяцев назад

свечение нужно около 3000 Кельвин

раскрыть ветку 7 8 месяцев назад

Что такое гелевые фильтры ты не знаешь? Full CTO, например.

раскрыть ветку 6 8 месяцев назад Ну яркость у моего 4000 люмен, да и рассчитан не на одну батарейку раскрыть ветку 5 8 месяцев назад

На практике эти 4000 люмен нахрен не нужны, по крайней мере при фотосьёмке. Фонарь хорош именно когда нужно немного подсветить, не перебивая внешнее освещение, что происходит при съёмке со вспышкой. А если нужен более яркий свет, то здесь уже рулит вспышка. Тем более, у нее много преимуществ. Так что на практике таскать с собой большой тяжелый фонарь просто не имеет смысла, достаточно небольшого компактного на 1000 люмен.

Про видео не скажу, не занимаюсь этим.

8 месяцев назад

Если тебе всё же нужна большая мощность, держи:

плавная регулировка яркости

водонепроницаемый, подходит для дайвинга

На Али комплект с зарядкой, аккумуляторами и сумкой в среднем 1800р.

плавная регулировка яркости

водонепроницаемый, подходит для дайвинга

На Али комплект с зарядкой, аккумуляторами и сумкой в среднем 2000р.

Цветовую температуру, как я уже писал, гораздо лучше менять лучше с помощью фильтров, они ее выдадут гораздо более точно. Комплект фильтров из 12-14 штук на том же Али стоит 150-250р.

Так что я не вижу смысла заниматься всей этой самодельщиной, если всё можно купить уже в готовом виде за вполне небольшие деньги у тех же китайцев, у которых ты купил свой фонарь.

Читайте также:
