Шевроле орландо снять блок предохранителей
Всем привет. Затронув в одной из тем вопрос замены предохранителей, я задумался, - а легко ли при надобности заменить их на Орландо? Надеюсь, что кому-нибудь будет интересно. Итак:
Начал я с изучения мануала. К счастью, в инструкции подробно описано расположение предохранителей и их маркировка, за исключением маленькой неточности. В инструкции написано, что второй блок предохранителей, расположенный в салоне, на машинах, предназначенных для стран с правосторонним движением, находится в бардачке. Он же находится за маленьким бардачком под блоком управления светом. Скорее всего имелись ввиду праворульные машины, а не правостороннее (наше) движение.
1.Замена предохранителя в салонном блоке: вначале нужно открыть бардачек, расположенный слева под блоком управления светом. Затем сжать его с двух сторон, чтобы высвободить ограничители, которые изнутри упираются в торпедо (на первой фото их хорошо видно), и тогда он откроется еще больше. Потом, прилагая не очень большую силу, потянуть его вверх (петли бардачка стоят в защелках на торпедо) и вытащить.
На второй фотке хорошо видны и петли на бардачке и защелки в торпедо. Не бойтесь ничего поломать - пластик мягкий да и вынимается бардачек легко.
Предохранитель проверить и заменить ума много не нужно. Следует знать, что в инструкции подробно описано, какой предохранитель за что отвечает.
2. Проверка и замена предохранителя в подкапотном пространстве:
Тут проще. Открываем капот, надавив с боков на три защелки крышки, открываем блок предохранителей, проверяем и меняем. Здесь же расположен белый пинцет для удобной замены, которого, кстати, нет в салонном блоке.
Для этого блока в инструкции тоже все расписано.
Следите, чтобы маркировка старого и нового предохранителя при замене совпадала. Если нет такого-же, то временно можно поставить менее мощный предохранитель, но не наоборот. Например, вместо 10-ти амперного подойдет 5-ти амперный. Еще можно вытащить предохранитель, отвечающий за свет в салоне и вставить его вместо сгоревшего на бензонасос, если приспичит и т.д. В общем, необязательно иметь при себе запасные, можно при определенной смекалке временно обойтись имеющимися в наличии (к слову, это касается не только предохранителей, но и реле).
П.С.Еще на аккумуляторе есть блок силовых очень мощных предохранителей, но вряд-ли их можно поменять самостоятельно(хотя, признаться, я не пробовал такие менять).
Инструкция по обслуживанию и эксплуатации
p, blockquote 25,0,0,0,0 --> p, blockquote 26,0,0,0,1 -->
Шевроле Лачетти предохранители и реле
Chevrolet Lacetti выпускался с кузовами седан, универсал и хэтчбек в 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013 и 2014 годах. Мы предлагаем ознакомится с описанием схем блоков реле и предохранителей Шевроле Лачетти, покажем фотографии блоков, назначение элементов,а так же расскажем где находится предохранитель отвечающий за прикуриватель.
p, blockquote 1,0,0,0,0 -->
p, blockquote 2,0,0,0,0 -->
Chevrolet Cruze предохранители и реле
Chevrolet Cruze официально появился на российском рынке в 2009 году. Хотя его продажи во всем мире стартовали еще в 2008. Выпускался в 2010, 2011, 2012, 2013 годах. После рестайлинга в 2014 году, круз выпускается обновленной моделью в 2015, 2016, 2017, 2018, 2019 года. В нашей публикации буду рассмотрены блоки предохранителей и реле Шевроле Круз с описанием схем на русском языке. Отдельно отметим предохранитель отвечающий за прикуриватель.
p, blockquote 1,0,0,0,0 -->
p, blockquote 2,0,0,0,0 -->
Главный блок с реле и предохранителями в моторном отсеке
Он располагается с левой стороны, между аккумулятором и расширительным бачком охлаждающей жидкости.
p, blockquote 3,0,0,0,0 -->
p, blockquote 4,0,0,0,0 -->
p, blockquote 5,0,0,0,0 -->На внутренней стороне крышки нанесена оригинальная схема предохранителей и реле.
Общая схема
p, blockquote 6,0,0,0,0 -->
p, blockquote 7,0,0,0,0 -->
Описание схемы
p, blockquote 8,0,0,0,0 -->
Предохранители
p, blockquote 9,0,0,0,0 -->
Ef1 (30 А) — Основной аккумулятор (цепи F13-F16, F21-F24).
p, blockquote 10,0,0,0,0 -->
Ef2 (60 А) — ABS.
См. F11.
p, blockquote 11,0,0,0,0 -->
Ef3 (30 А) — вентилятор печки.
См. F7.
p, blockquote 12,0,0,0,0 -->
Ef4 (30 А) — зажигание (стартер, цепи F5-F8).
Если стартер не крутит, проверьте также реле 4 на кронштейне под приборной панелью с водительской стороны. Убедитесь, что аккумулятор заряжен, а его клеммы плотно зафиксированы, поставьте рычаг КПП в нейтральное положение и замкните контакты на втягивающем реле около стартера. Этим вы проверите исправность стартера. Если он работает, ищите обрыв проводки. Если не работает, подайте на него напряжение отдельными проводами напрямую от аккумулятора. Заработает — скорее всего ослабился контакт на корпус, провод от аккумулятора на кузов автомобиля.
p, blockquote 13,0,0,0,0 -->
Ef5 (30 А) — зажигание (цепи F1-F4, F9-F12, F17-F19).
Проверьте реле К3.
p, blockquote 14,0,1,0,0 -->
Ef6 (20 А) — вентилятор системы охлаждения (радиатора).
Если вентилятор не включается (по звуку определить его работу довольно сложно, потому что работает довольно тихо), проверьте помимо этого, предохранители Ef8, Ef21 и реле К9, К11. Проверьте исправность вентилятора, подав напрямую напряжение с аккумулятора. Если сам мотор работает, проверьте уровень антифриза, датчик температуры охлаждающей жидкости, крышки радиатора и расширительного бачка (клапан в крышке должен работать исправно, пробка должна быть герметична), исправность термостата. В самом худшем случае, если наблюдаются проблемы с температурой и давлением антифриза, причиной может быть прогорание прокладки головки блока цилиндров.
p, blockquote 15,0,0,0,0 -->
Ef7 (30 А) — обогрев заднего стекла.
См. F6.
p, blockquote 16,0,0,0,0 -->
Ef8 (30 А) — большая скорость работы вентилятора системы охлаждения (радиатора).
См. Ef6.
p, blockquote 17,0,0,0,0 -->
Ef9 (20 А) — электрические стеклоподъёмники в правой передней и в задних дверях.
См. F6.
p, blockquote 18,0,0,0,0 -->
Ef10 (15 А) — электронный блок управления (ЭБУ), катушки зажигания, клапан рециркуляции отработавших газов.
p, blockquote 19,0,0,0,0 -->
Ef11 (10 А) — цепь главного реле, контроллер электронной системы управления двигателем (ЭСУД).
p, blockquote 20,0,0,0,0 -->
Ef12 (25 А) — фары, габариты.
Если не горят лампы габаритов только с одной из сторон, проверьте предохранители Ef23 или Ef28. Если не горят передние габаритные огни, проверьте лампы в фарах, а также контакты колодок, которые могут пропадать из-за плохого соединения. Для замены ламп скорее всего придётся снять корпус воздушного фильтра.
p, blockquote 21,0,0,0,0 -->
Ef13 (15 А) — стоп-сигналы.
Если не горит ни один стоп-сигнал, включая дополнительный, проверьте помимо этого предохранитель F4, а также лягушку-выключатель на педали тормоза и её разъём с проводами. Если дополнительный стоп сигнал работает, а основные — нет, замените лампы в фарах, лампы двухнитиевые, перегореть могли обе. Проверьте также контакты в посадочных разъёмах и проводку.
p, blockquote 22,0,0,0,0 -->
Ef14 (20 А) — электрический стеклоподъёмник в водительской двери.
См. F6.
p, blockquote 23,0,0,0,0 -->
Ef15 (15 А) — лампы дальнего света в фарах.
Если не включается дальний свет, проверьте также реле К4, исправность ламп в фарах и контакты в их разъёмах (могли окислиться), выключатель света слева от руля. Замерьте напряжение в разъёмах фар. Если при включенном дальнем свете напряжения на нужных контактах нет, значит неисправность проводки или подрулевого выключателя.
p, blockquote 24,0,0,0,0 -->
Ef16 (15 А) — звуковой сигнал, сирена, концевой выключатель капота.
Если не работает звуковой сигнал, проверьте помимо этого предохранителя, реле К2. Распространённая проблема — отсутствие или пропадание контакта на корпус, который находится на лонжероне за левой фарой. Зачистите и сделайте надёжный контакт. Проверьте напряжение на клеммах сигнала, если его нет, значит проводка или кнопки на руле. Проверьте сам сигнал, подав напряжение 12 В на него напрямую. Если неисправен, замените новым.
p, blockquote 25,0,0,0,0 -->
Ef17 (10 А) — компрессор кондиционера.
См. F6.
p, blockquote 26,0,0,0,0 -->
Ef18 (15 А) — топливный насос.
Если не работает бензонасос, проверьте помимо этого, предохранитель F2 в салонном монтажном блоке, предохранитель Ef22 в подкапотном блоке и реле К7, а также исправность самого насоса, подав на него напряжение 12 В напрямую. Если он работает, прозвоните провода на обрыв и проверьте контакты. Если не работает — замените новым. Чтобы снять бензонасос, нужно отключить аккумулятор, снять подушку заднего сиденья, открыть люк, отключить топливопроводы, отжать стопорное кольцо и вытянуть бензонасос. Если не создаётся нужного давления в топливной системе, дело может быть в регуляторе давления.
p, blockquote 27,0,0,0,0 -->
Ef19 (15 А) — приборная панель, электропривод складывания зеркал, лампы индивидуального света в салоне, общий плафон света в салоне, свет в багажнике, концевой выключатель положения багажника.
См. F4.
p, blockquote 28,1,0,0,0 -->
Ef20 (10 А) — левая фара, ближний свет.
Если не горит ближний в правой фаре, см. предохранитель Ef27.
Если потухли лампы ближнего света в обоих фарах, проверьте лампы, могли перегореть две одновременно, а также их разъёмы, контакты в них и наличие влаги. Также причина может быть в проводке от разъёма С202 до выключателя света на руле. Проверьте её под приборной панелью, могла сгореть, особенно если у вас хэтчбек. Также проверьте исправность подрулевого переключателя.
p, blockquote 29,0,0,0,0 -->
Ef21 (15 А) — электронный блок управления (ЭБУ), клапан продувки адсорбера, датчики концентрации кислорода, датчик фаз, вентилятор системы охлаждения (радиатора).
p, blockquote 30,0,0,0,0 -->
Ef22 (15 А) — бензонасос, форсунки, клапан рециркуляции отработавших газов.
p, blockquote 31,0,0,0,0 -->
Ef23 (10 А) — лампы габаритного света с левой стороны, лампа освещения госномера, сигнал предупреждения.
См. Ef12.
p, blockquote 32,0,0,0,0 -->
Ef24 (15 А) — противотуманные фары.
Противотуманные фары в большинстве случаев работают только при включённых габаритах.
Если «противотуманки» перестали работать в сырую погоду, проверьте не попала ли в них вода, а также исправность ламп.
p, blockquote 33,0,0,0,0 -->
Ef25 (10 А) — электропривод боковых зеркал.
См. F8.
p, blockquote 34,0,0,0,0 -->
Ef26 (15 А) — центральный замок.
p, blockquote 35,0,0,0,0 -->
Ef27 (10 А) — правая фара, ближний свет.
См. Ef20.
p, blockquote 36,0,0,0,0 -->
Ef28 (10 А) — лампы габаритного света с правой стороны, подсветка приборной панели и центральной консоли, подсветка магнитолы, часы.
p, blockquote 37,0,0,0,0 -->
Ef29 (10 А) — резервный;
Ef30 (15 А) — резервный;
Ef31 (25 А) — резервный.
p, blockquote 38,0,0,0,0 -->
Реле
- 1 — реле подсветки приборной панели и центральной консоли.
- 2 — реле звукового сигнала.
См. Ef16. - 3 — главное реле зажигания.
Проверьте предохранитель Ef5. - 4 — реле головного света в фарах.
- 5 — реле противотуманных фар.
См. Ef24. - 6 — муфта компрессора кондиционера.
См. F6. - 7 — бензонасос, катушки зажигания.
См. Ef18. - 8 — электрические стеклоподъёмники.
- 9 — маленькая скорость работы вентилятора системы охлаждения (радиатора).
См. Ef6. - 10 — обогрев заднего стекла.
См. F6. - 11 — большая скорость работы вентилятора системы охлаждения (радиатора).
См. Ef6.
Метки: орландо, регистратор, ставим регистратор
Комментарии 16
Главное иконостас на месте)
А чего так колхозно? почему бы не отрезать этот "пистолет" который в прикуриватель вставляется?
Там пред стоит, хотя можно было воткнуть вместо него другой, более компактный.
19Maximus92
А чего так колхозно? почему бы не отрезать этот "пистолет" который в прикуриватель вставляется?
Колхозно делают те, кто его отрезает. А потом голову ломают, почему регистратор не работает. Чтобы это понять, надо разобрать штекер и увидеть там плату блока питания. И подумать — будет ли 5-вольтовый девайс работать напрямую от 12 Вольт. И как долго он это сможет делать.
Хороший регистратор работает от 12, только ценник совсем другой
Из тех, что я ставил, все идут в комплекте с таким адаптером. Или похожим. Прямых на 12 Вольт не встречал. Ни дешёвых, ни дорогих.
У устройств с подключением на 12 Вольт идёт обычный штекер. С предохранителем внутри. Как на автохолодильниках например.Никаких плат. И на вид они выглядят иначе.
Колхозно делают те, кто его отрезает. А потом голову ломают, почему регистратор не работает. Чтобы это понять, надо разобрать штекер и увидеть там плату блока питания. И подумать — будет ли 5-вольтовый девайс работать напрямую от 12 Вольт. И как долго он это сможет делать.
В томто и дело…что сделано колхозно до ужаса, хоть и просто, но колхозно.А что плохого в том, чтобы отрезать данный пистоль? вернее разобрать его, плату в термоусадку и пред в блоке предохранителей пустой…и делов нв пол часа. Сама плата по размеру в пять раз меньше места займет, чем весь пистьль. И ещё, если ооставлять пистоль, по использовать надо только синюю изоленту…черная она китайская и может пропускать ток
Там 3М замотано!😁
Кроме того, заниматься бестолковой работой, суть которой заключается в вытаскивании платы, может только тот, кто понятия не имеет о рациональности и трудозатрах. Навроде диванных экспертов. Для которых свойства изоляции определяются её цветом. Бгыг.
Ломать новое исправно работающее устройство во имя сомнительного результата в виде отдельной платы, которую есть шанс повредить либо порвать провода — это и есть самый настоящий колхоз. А места под панелью столько, что туда можно 20 штук этих штекеров запихнуть. Мне бы такое даже в голову не пришло.
Данное предложение аналогично тому,
как если жарить яичницу из трёх яиц по одному в каждой сковородке. Суть одна, а гемора в три раза больше.
Ну раз у тебя руки, чтобы мотать изоленту, а не работать пояльником…то ради Бога… Машина ваша… колхоз тоже ваш. Не умеете…не беритесь… Проще изоленту в вашем случае.
Подход профессионала от подхода дилетанта тем и отличается, что профессионал не будет делать ненужной, абсолютно бестолковой работы. Да ещё той, которая может нанести вред.😁
Изоленту и паяльник можно найти в любом нормальном гараже или сервисе.
Но я задумаюсь. И когда кто-нибудь попросит установить АПС, я её вытащу из корпуса и замотаю в синюю ленту. А брелок тоже вытащу и замотаю в стрейч. Или скотч. Дабы не быть замеченным в колхозном подходе.
Судя по твоим словам и подходу… ты суперпрофи… Ну да ладно.
Судя по словам человека, который предлагает отрезать преобразователь напряжения, даже не зная, что он там есть, этот человек уж точно мастер своего дела. И предложение его разломать — это просто верх профессионализма.
А над тезисами на уровне ОБС про синюю изоленту у нас даже дети в дошкольных учереждениях уже не смеются.
Что касается моего профессионализма, об этом судить не тебе точно.
Потому что для этого надо как минимум продемонстрировать свой.
В томто и дело…что сделано колхозно до ужаса, хоть и просто, но колхозно.А что плохого в том, чтобы отрезать данный пистоль? вернее разобрать его, плату в термоусадку и пред в блоке предохранителей пустой…и делов нв пол часа. Сама плата по размеру в пять раз меньше места займет, чем весь пистьль. И ещё, если ооставлять пистоль, по использовать надо только синюю изоленту…черная она китайская и может пропускать ток
Отлично. Я тоже всё мечтаю примерно так запитать, но руки не доходят.
А как к плюсу подключать?
Хорошо сделано ! Я не много по другому сделал, но тоже провод спрятал. Не запитываясь через предохранители, просто спрятал провод.
Дополнительная информация
У нас на канале мы так же подготовили видео по данной публикации. Смотрите и подписывайтесь.
p, blockquote 23,0,0,0,0 -->
p, blockquote 24,0,0,0,0 -->
Блок с предохранителями в салоне
Блок расположен в панели с левой стороны прямо у левого колена водителя.
p, blockquote 15,0,0,0,0 -->
p, blockquote 16,0,0,0,0 -->
Для доступа необходимо открыть вещевой ящик для мелких предметов и потянуть его вверх. Затем следует вывести нижнюю часть ящика из упоров панели и вытащить его.
p, blockquote 17,0,0,0,0 -->
Фотография блока
p, blockquote 18,0,0,0,0 -->
p, blockquote 19,0,0,1,0 -->
Схема
p, blockquote 20,0,0,0,0 -->
Таблица с обозначением
p, blockquote 22,0,0,0,0 -->Обратите внимание: предохранитель прикуривателя в шевроле круз находится в данном блоке под номером 6.
Подключение видеорегистратора к плафону освещения или к блоку предохранителей
Привет!
Дошли руки и у меня убрать
примелькавшийся провод от прикуривателя к видеорегистратору с глаз долой. Решил не заморачиваться и пойти по пути наименьшего сопротивления — включиться в плафон салонного (переднего) освещения.
Свой опыт реализации этой плохой идеи я высказал в своём комментарии к этой записи:
********
Вчера-позавчера задумал и я себе очень похожую реализацию питания для регика.
Только подключался к плафону не через преобразователь с али, а через зарядку именно для моего регика. Подпаял провода к зарядке и к проводам в плафоне…
Вроде все красиво и работает, но есть одно но… Регик после выключения зажигание отключается минут через 10, и питание на зарядку регика подается ПОСТОЯННО, правда уже около 5 вольт.
И после того, как снова включаю зажигание — регик не включается (хотя лампочки в плафоне загораются как обычно). Чтобы включить регистратор нужно потыкать много кнопок на нем (еще не уловил последовательность). Но мне это не нравится.
Буду скорее всего вести провод от прикуривателя водительского, хоть бы и не хотелось лезть туда, надеялся, что лёгкий путь через плафон прокатит. Не прокатило :(
*********
Буду исправляться. Решил включаться через предохранитель водительского прикуривателя в блоке предохранителей слева от водителя.
Регистратор на Орла.
Одноклассник попросил помочь поставить регистратор. Недавно подаренный.
Автомобиль — Шевроле Орландо.
Выбрали время и занялись.
В общем, сложностей нет.

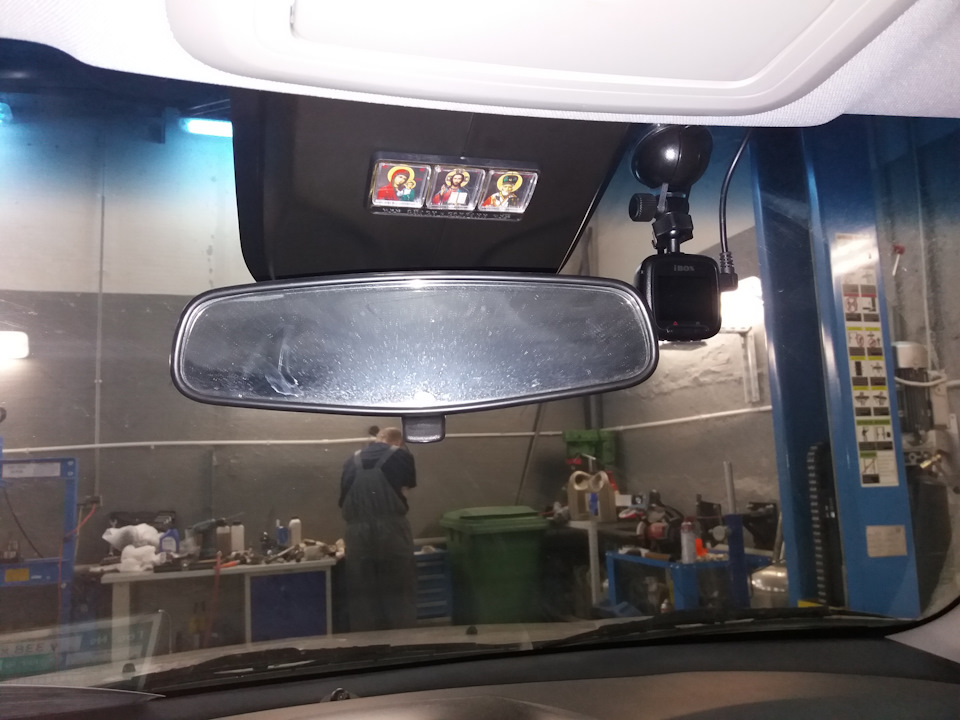

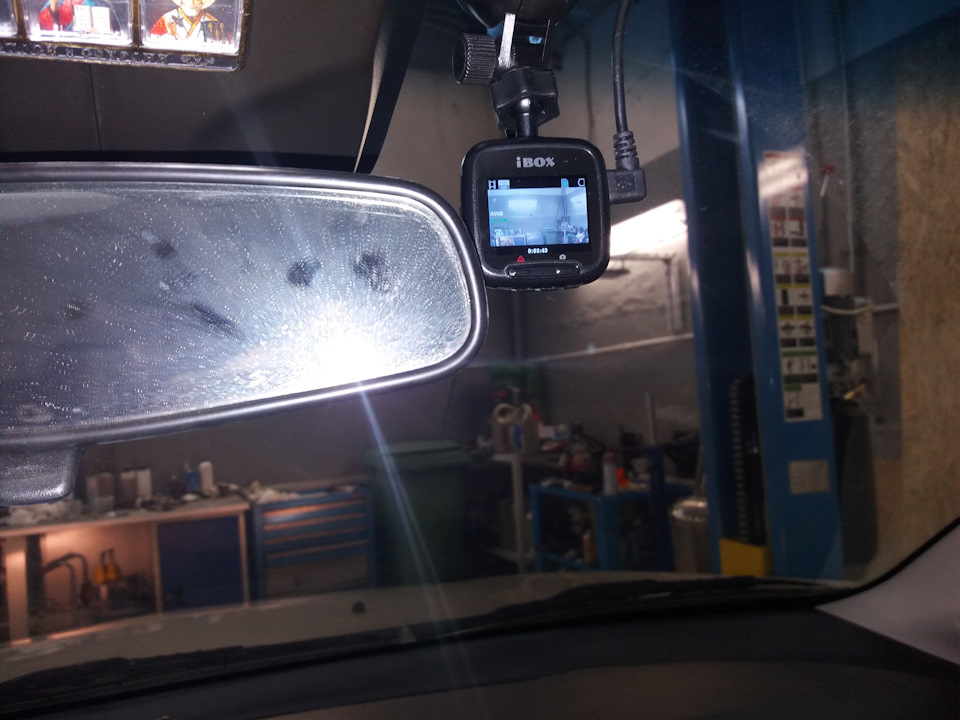

Подобрали место установки. С водительской стороны закрывает обзор. Воткнули с пассажирской — о, то, что надо!
Дальше протягиваем провод к блоку предохранителей в салоне. Снимаем накладку слева на панели приборов, снимаем маленький бардачок слева же, вынимаем блок предохранителей. Там всё просто, даже инструменты не нужны. Всё на защёлках.

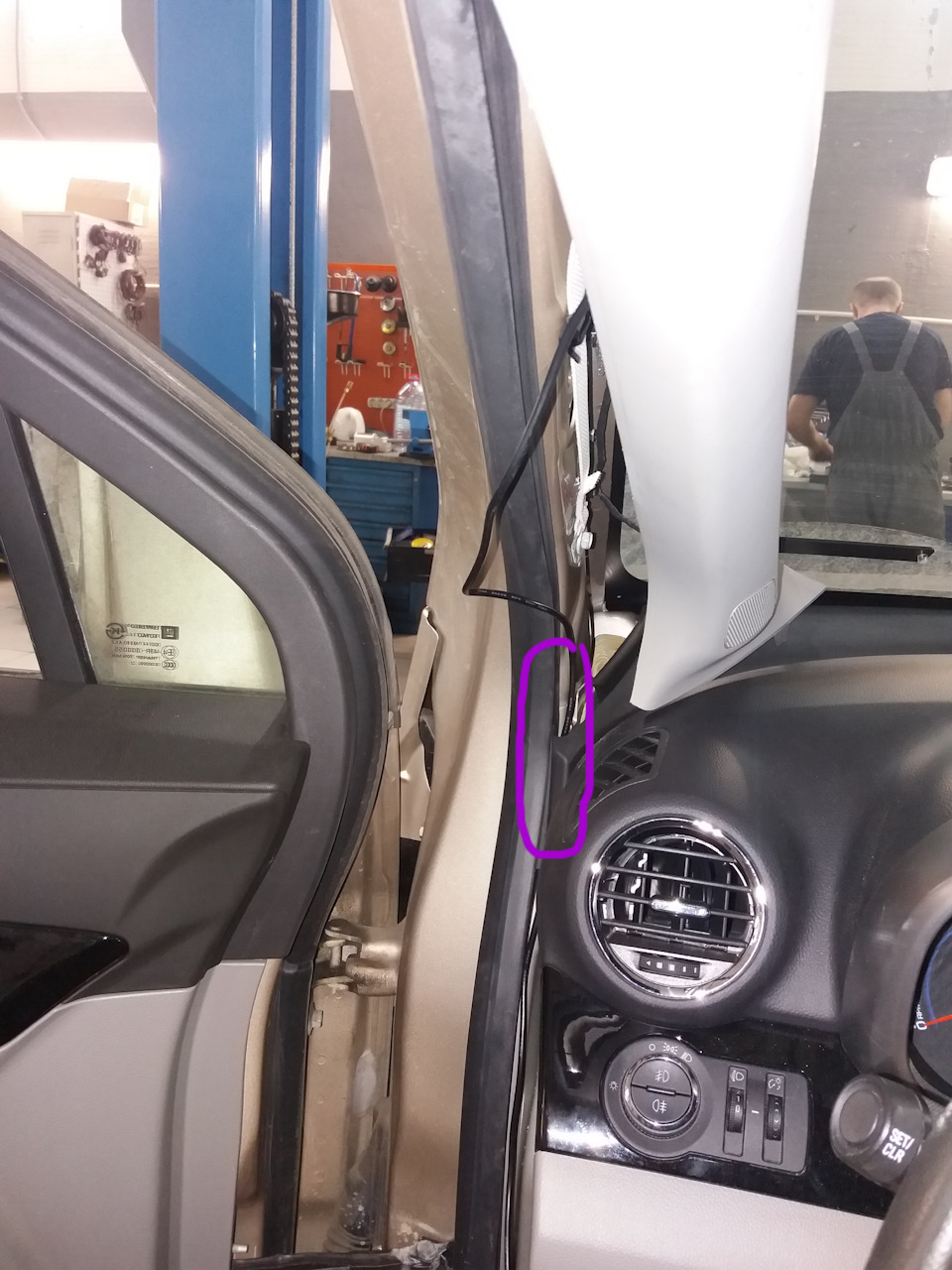

Под панель прокладываем провод через щель между стойкой панелью приборов (не путать с комбинацией приборов). Панель приборов — это торпедо в просторечии. Комбинация — щиток приборов.

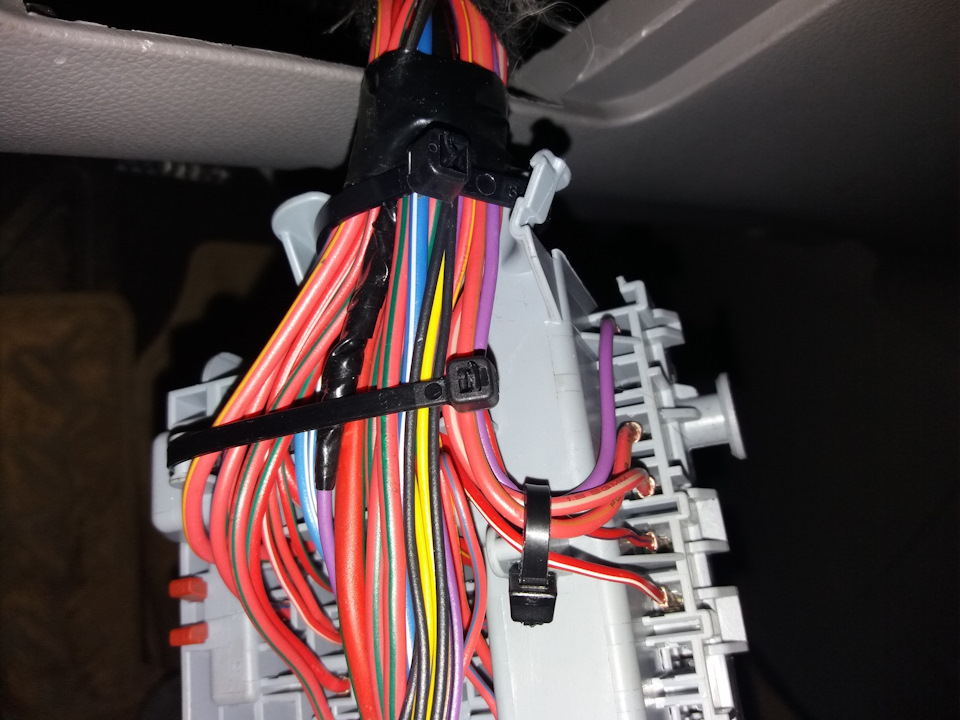

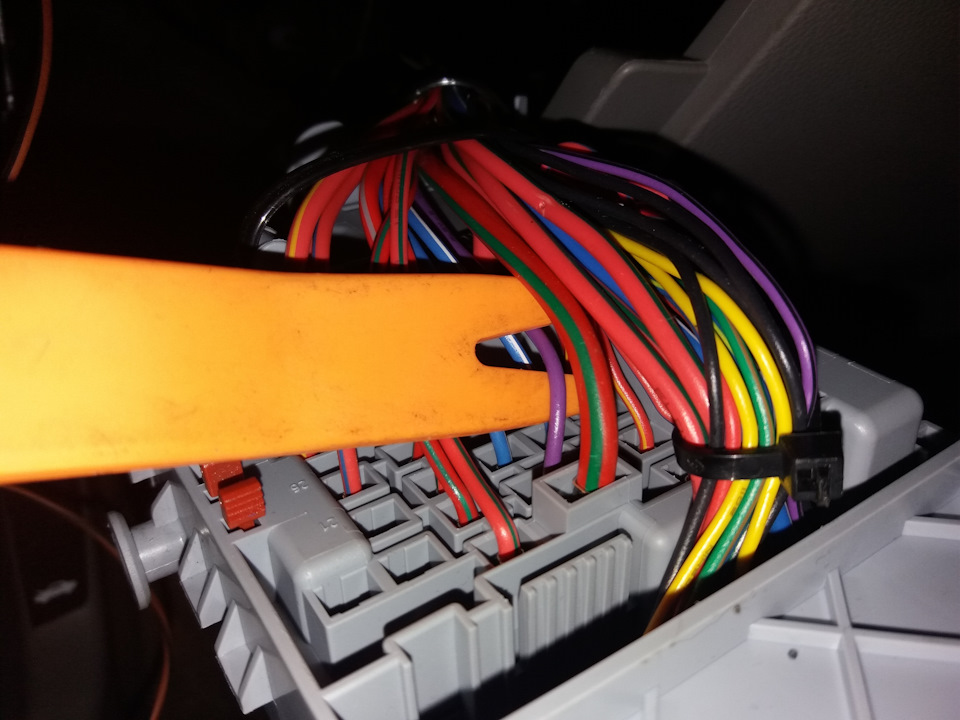

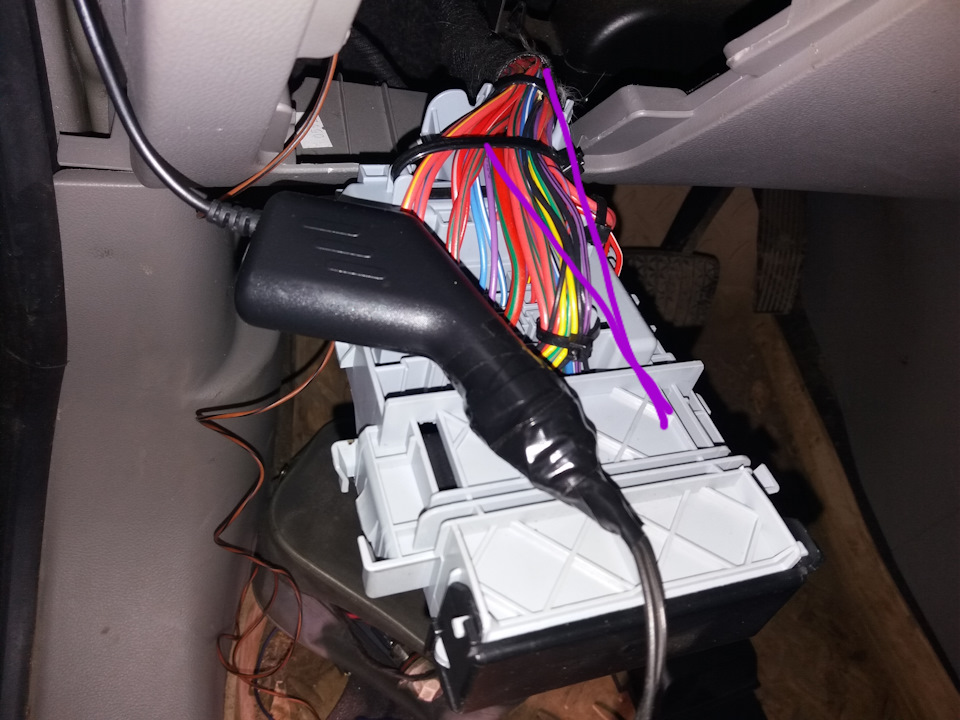

Дальше снимаем чёрную пластиковую крышку сзади блока предохранителей, откусываем два хомута, которые крепят жгут проводов и цепляем плюс регистратора к фиолетовому проводу питания прикуривателя. Он стоит прям за толстым проводом — красным с зелёной полосой. Регистратор будет включаться при повороте ключа в первое положение.
Массу подключил, просунув в технологическое отверстие болт М6. Повозился немного. Можно просверлить отверстие и закрепить саморезом.

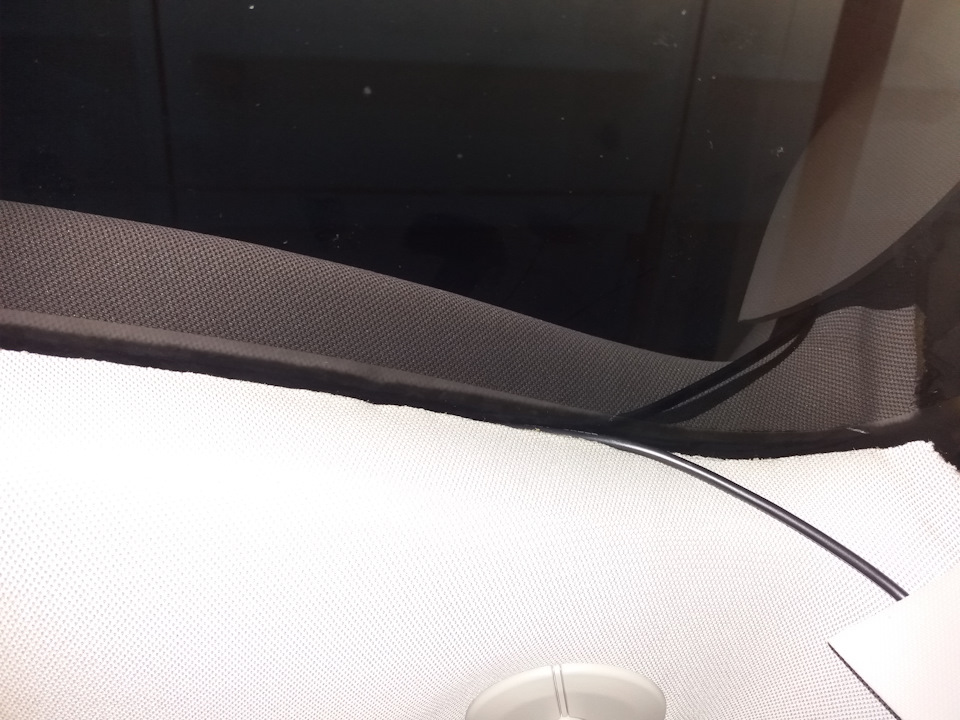

Сам провод от регистратора до блока предохранителей прячем под обшивку потолка при помощи пластиковой лопатки и дальше пропускаем под обшивкой левой стойки лобового стекла. Она тоже на защёлках. Снимается легко.
Перед монтажом припаиваем к вилке регистратора два провода и изолируем их. Один к центральному контакту (+), другой к боковому (-). Обратите внимание, что боковых контакта два, но минус припаян внутри штекера только к одному. Можно прозвонить, проверить от АКБ или просто запараллелить оба боковых контакта.
Проверяем — готово!
По времени — не более полутора часов с байками и кофе.
Блок предохранителей в моторном отсеке - как снять?
Кто знает как снимается большой блок предохранителей в моторном отсеке. Под него заходит много проводов, наверное там есть фишки. Видимо что-то отошло или окислилось, поэтому есть проблемы с электрикой.
Три болта которые в блоке между предохранителями и реле откручивал - не помогло.
ginn010
Пользователь
Кроме болтов еще защеки-фиксаторы держат
Вложения
164.3 KB Просмотры: 92
115.5 KB Просмотры: 48
Последнее редактирование: 22 Авг 2015
stormdad
Местный
Вскрытие прошло успешно. Болты можно не откручивать, тогда достается вместе с фишками.
jkjkjk
Новичок
Кроме болтов еще защеки-фиксаторы держат
Думаю, что у Вас есть руководство по ремонту в цифре. Если можете, разместите на форуме. Думаю, что многие Вам спасибо скажут. Я точно скажу.
stormdad
Местный
Думаю, что у Вас есть руководство по ремонту в цифре. Если можете, разместите на форуме. Думаю, что многие Вам спасибо скажут. Я точно скажу.
Ссылки на руководство откуда ginn010 брал инструкции есть в разделе "Мануалы, инструкции" нашего форума -
Для просмотра ссылок необходимо Войти или Зарегистрироваться
наверняка там найдется рабочая ссылка
ginn010
Пользователь
Ссылки на руководство откуда ginn010 брал инструкции есть в разделе "Мануалы, инструкции" нашего форума -
Для просмотра ссылок необходимо Войти или Зарегистрироваться
наверняка там найдется рабочая ссылка
Все верно. Там есть и моя ссылка на RuTrecker, где можно скачать TIS Chevrolet, из которого и взята инструкция
stormdad
Местный
Вот рабочая ссылка онлайн-руководства -
Для просмотра ссылок необходимо Войти или Зарегистрироваться
Poleno
Старожил
stormdad, Добрый вечер. Подскажите пожалуйста, длины проводов жгута с блоком хватает его вынуть из под капота или хотя бы перевернуть проводами вверх для дополнительной врезки?
stormdad
Местный
stormdad, Добрый вечер. Подскажите пожалуйста, длины проводов жгута с блоком хватает его вынуть из под капота или хотя бы перевернуть проводами вверх для дополнительной врезки?
Извини только прочитал.
По моему перевернуть весь блок не вынимая фишек не получится. После отключения фишек от блока их перевернуть наверное можно, но вытащить сильно вряд ли, по моему жгуты очень короткие.
В другой раз лучше писать в личку, тогда отвечу быстрее.
:handshake:
Инструкция по эксплуатации и обслуживанию
h2 4,0,0,0,0 --> p, blockquote 56,0,0,0,1 -->Предохранители и реле Chevrolet Orlando (J309), 2009 - 2015
Большинство электрических цепей американского минивэна защищено плавкими предохранителями. Мощные потребители подключаются через реле. Большинство защитных элементов находятся в монтажных блоках, расположенных в салоне и под капотом.
Информация по схемам актуальна для моделей Шевроле Орландо (J309) 2009, 2010, 2011, 2012, 2013, 2014, 2015 года выпуска.
| Общая схема расположения электрооборудования | |
|---|---|
| № | Компонент |
| 1 | Электронный модуль управления АБС |
| 2 | Электронный модуль управления кондиционером |
| 3 | Блок управления противоугонной системой -в центральной консоли |
| 4 | Звуковой сигнал противоугонной системы |
| 5 | Аудиосистема |
| 6 | АКБ |
| 7 | Диагностический разъем |
| 8 | Электронный блок управления двигателем (ЕСМ) |
| 9 | Реле противотуманных фар (соединен с блоком предохранителей/реле в моторном отсеке 1) |
| 10 | Блок предохранителей/реле, подкапотное пространство 1 |
| 11 | Блок предохранителей/реле, подкапотное пространство 2 |
| 12 | Блок предохранителей/реле, подкапотное пространство 3 |
| 13 | Блок предохранителей/реле, подкапотное пространство 4-Дизель |
| 14 | Блок предохранителей/реле, панель приборов |
| 15 | Модуль управления свечами накаливания |
| 16 | Реле дальнего света фар (соединен с блоком предохранителей/реле в моторном отсеке 1) |
| 17 | Резистор электродвигателя вентилятора отопителя - рядом с электродвигателем вентилятора |
| 18 | Звуковой сигнал — за накладкой колесной арки левого колеса |
| 19 | Реле звукового сигнала (соединен с блоком предохранителей/реле в моторном отсеке 1) |
| 20 | Электронный блок управления иммобилайзером — под центральной консолью |
| 21 | Модуль управления комбинацией приборов |
| 22 | Многофункциональный блок управления — функции: Центральный замок, лампы наружного освещения, лампы освещения салона, система контроля непристегнутых ремней безопасности |
| 23 | Датчик температуры окружающего воздуха |
| 24 | Модуль управления системой парковки - в правой части багажного отделения |
| 25 | Модуль управления усилителем руля |
| 26 | Модуль управления подогревом сиденья водителя - под сиденьем водителя |
| 27 | Модуль управления подогревом сиденья пассажира — под сиденьем пассажира |
| 28 | Электронный модуль управления SRS |
| 29 | Модуль управления телефоном |
| 30 | Электронный блок управления трансмиссией (ТСМ) - на трансмиссии |
| 31 | Датчик скорости автомобиля- на трансмиссии |
| 32 | Реле насоса омывателя лобового стекла (соединен с блоком предохранителей/реле в моторном отсеке 1) |
В салоне
Находится за бардачком со стороны водителя. Для доступа нужно: Открыть бардачок. Сжать с боков. Потом поднять его , чтобы он отсоединился, и достать его.
Общий вид блока.
| Схема салонного блока предохранителей Орландо | ||
|---|---|---|
| № | Описание | Ток, А |
| 1 | Нет | — |
| 2 | Нет | — |
| 3 | Контроллер кузова | 25 |
| 4 | Радиоприемник | 20 |
| 5 | Модуль управления системы помощи при парковке, звукоизлучатель, подрулевой переключатель - центральная консоль, дисплей | 7,5 |
| 6 | Передний прикуриватель Orlando | 20 |
| 7 | Розетка электропитания | 20 |
| 8 | Контроллер кузова | 30 |
| 9 | 30 | |
| 10 | 30 | |
| 11 | Модуль управления дверями, Электровентилятор | 40 |
| 12 | Нет | — |
| 13 | Модуль системы управления подогревом сиденья | 25 |
| 14 | Колодка диагностики, штуцер подачи масла | 7,5 |
| 15 | Модуль диагностики и контроля подушек безопасности | 10 |
| 16 | Реле освобождения двери заднего отсека | 10 |
| 17 | Блок управления системой отопления, вентиляции и кондиционирования / панель управления системой отопления, вентиляции и кондиционирования в сборе | 15 |
| 18 | Не используется | — |
| 19 | — | |
| 20 | — | |
| 21 | Комбинация приборов | 15 |
| 22 | Выключатель зажигания | 2 |
| 23 | Контроллер кузова | 20 |
| 24 | 20 | |
| 25 | Нет | — |
| 26 | Вспомогательная розетка электропитания (прикуриватель сзади) | 20 |
| R1 | Реле открывания багажника /задней двери | |
| R2 | Реле контроля силы тока аккумуляторной батареи | |
| R3 | Реле цепей дополнительного оборудования (прикуриватель, розетки) | |
В моторном отсеке
Основной монтажный блок находится в левой части подкапотного пространства, рядом с АКБ. Для доступа к нему необходимо отодвинуть 3 защёлки с крышки и снять её.
Общий вид основного блока.
| Схема элементов подкапотного блока | ||
|---|---|---|
| № | Назначение реле | |
| R1 | Муфта компрессора кондиционера воздуха | |
| R2 | Стартер | |
| R3 | Вентилятор охлаждения | |
| R4 | Управление скоростью работы стеклоочистителя ветрового стекла | |
| R5 | Стеклоочиститель ветрового стекла | |
| R6 | Нет | |
| R7 | Трансмиссия | |
| R8 | Топливный модуль (бензонасос) | |
| R9 | Средняя скорость 1 охлаждающего вентилятора | |
| R10 | Средняя скорость 2 охлаждающего вентилятора | |
| R11 | Нет | |
| R12 | Управление скоростью вентилятора охлаждения (или в блоке реле — под капотом) | |
| R13 | Реле высокой скорости охлаждающего вентилятора | |
| R14 | Нет | |
| R15 | Главное реле зажигания | |
| R16 | Реле подогревателя топлива | |
| R17 | Антизапотеватель заднего стекла | |
| Необслуживаемые реле печатной платы (ПП) внутри блока. | ||
| — | Реле гудка | |
| — | Реле насоса омывателя ветрового стекла | |
| — | Реле передней противотуманной фары | |
| — | Реле дальнего света блок-фар | |
| № | Расшифровка предохранителей | Ток, А |
| 1 | Блок управления коробкой передач | 15 |
| 2 | Блок управления двигателем | 15 |
| 3 | Нет | — |
| 5 | Модуль управления коробкой передач, модуль управления двигателем, датчик массового расхода воздуха и температуры воздуха на впуске, датчик скорости вторичного вала КПП | 15 |
| 6 | Реле стеклоочистителя ветрового стекла | 30 |
| 7 | Нет | — |
| 8 | Топливные форсунки | 15 |
| 9 | Катушка зажигания, топливные форсунки | 15 |
| 10 | Модуль управления двигателем, датчик скорости вторичного вала КПП | 15 |
| 11 | Подогреваемые лямбда-датчики | 10 |
| 12 | Двигатель стартера | 30 |
| 13 | Выпускной электромагнитный клапан адсорбера системы улавливания паров топлива (EVAP) | 7,5 |
| 14 | Нет | — |
| 15 | Нет | — |
| 16 | Датчик качества воздуха | 7,5 |
| 17 | Модуль диагностики и контроля подушек безопасности | 5 |
| 18 | Модуль управления топливным насосом | 10 |
| 19 | Нет | — |
| 20 | Реле бензонасоса | 20 |
| 21 | Двигатели привода окон, передняя дверь | 30 |
| 22 | Нет | — |
| 23 | Нет | — |
| 24 | Двигатели привода окон, передняя дверь | 30 |
| 25 | Нет | — |
| 26 | Электронный блок управления тормозной системы (ЕВСМ) | 40 |
| 27 | Приемник устройства дистанционного управления блокировкой дверей | 30 |
| 28 | Сетка заднего антизапотевателя | 40 |
| 29 | Нет | — |
| 30 | Электронный блок управления тормозной системы (ЕВСМ) | 15 |
| 31 | Контроллер кузова | 20 |
| 32 | 20 | |
| 33 | Модуль системы управления подогревом сиденья | 30 |
| 34 | Модуль управления потолочным люком | 25 |
| 35 | Аудиоусилитель | 30 |
| 36 | Нет | — |
| 37 | Фара — правая дальнего света | 10 |
| 38 | Фара — левая дальнего света | 10 |
| 39 | Нет | — |
| 40 | Нет | — |
| 41 | Нет | — |
| 42 | Реле вентилятора радиатора, электродвигатель вентилятора радиатора | 20/30 |
| 43 | Нет | — |
| 44 | Нет | — |
| 45 | Реле высокой скорости вентилятора радиатора, электродвигатель вентилятора радиатора | 30/40 |
| 46 | Реле охлаждающего вентилятора | 10 |
| 47 | Подогреваемые датчики кислорода, корпус дроссельной заслонки | 10 |
| 48 | Противотуманные фары, передние | 15 |
| 49 | Нет | — |
| 50 | Нет | — |
| 51 | Гудок | 15 |
| 52 | Комбинация приборов | 5 |
| 53 | Внутреннее зеркало заднего вида | 10 |
| 54 | Выключатель блок-фар, дополнительный электрический отопитель, модуль управления системой отопления, вентиляции и кондиционирования | 5 |
| 55 | Переключатели окон, передний, переключатель зеркала | 7,5 |
| 56 | Насос омывателя лобового стекла | 15 |
| 57 | Модуль управления замком рулевой колонки | 15 |
| 58 | Нет | — |
| 59 | Топливный подогреватель | 30 |
| 60 | Наружные зеркала заднего вида | 7,5 |
| 61 | Нет | — |
| 62 | Реле муфты компрессора кондиционера, муфта компрессора кондиционера | 10 |
| 63 | Нет | — |
| 64 | Модуль диагностики и контроля подушек безопасности | 5 |
| 65 | Нет | — |
| 66 | Нет | — |
| 67 | Модуль управления топливным насосом | 20 |
| 68 | Нет | — |
| 69 | Контроллер кузова | 5 |
| 70 | Датчик дождя | 5 |
| 71 | Нет | — |
На крышке АКБ находится блок с высокомощными плавкими вставками.
| Схема силового блока | ||
|---|---|---|
| № | Описание | Ток, А |
| 1 | Монтажный блок в салоне | 100 |
| 2 | 100 | |
| 3 | Рулевой привод с электрическим усилителем (EPS) (NJ1) | 80 |
| 4 | Нет | — |
| 5 | Блок плавких предохранителей — дополнительная батарея | 250 |
| 6 | Двигатель стартера | 250/500 |
| Доп. блок на АКБ (только дизели) | ||
| F5 | Свечи накаливания | 80 |
| F6 | Дополнительный отопитель | 100 |
| F7 | - | - |
| F8 | - | - |
В зависимости от комплектации возможно размещение отдельного моторного блока с модулями реле.
Предохранители и реле в салоне шевроле лачетти
Блок с предохранителями
Он располагается с левой стороны в торце приборной панели. Для доступа необходимо открыть левую переднюю дверь и снять крышку панели предохранителей.
p, blockquote 40,0,0,0,0 -->
p, blockquote 41,0,0,0,0 -->
Схема блока с предохранителями
p, blockquote 42,0,0,1,0 -->
p, blockquote 43,0,0,0,0 -->
Таблица с расшифровкой
p, blockquote 45,0,0,0,0 -->За прикуриватель отвечает предохранитель номер 19.
Они крепятся на специальном кронштейне, расположенном под панелью приборов, вблизи педалей. Доступ к ним крайне затруднителен. В начале надо открыть коробку для мелких вещей и открутить отверткой два шурупа.
p, blockquote 46,0,0,0,0 -->
p, blockquote 47,0,0,0,0 -->
Затем преодолевая сопротивление трех фиксаторов отводим нижнюю облицовку от панели приборов, освобождаем её от привода замка капота и полностью снимаем.
p, blockquote 48,0,0,0,0 -->
p, blockquote 49,0,0,0,0 -->
В открывшемся пространстве надо найти нужный кронштейн.
p, blockquote 50,0,0,0,0 -->
p, blockquote 51,0,0,0,0 -->
Назначение
- блок управления системой защиты аккумуляторной батареи;
- прерыватель указателей поворотов;
- реле включения противотуманного света в задних фонарях;
- реле блокировки стартера (для автомобилей с автоматической коробкой передач).
В зависимости от комплектации автомобиля там же устанавливаются (BLOWER RELAY) — реле вентилятора климматической установки, (DRL RELAY) — реле системы принудительного света фар.
p, blockquote 53,0,0,0,0 -->
Предохранители и реле Chevrolet Orlando
Рассмотрены автомобили Chevrolet Orlando (J309) 2011, 2012, 2013, 2014, 2015 года выпуска.
Блок предохранителей в салоне.
Блок предохранителей расположен за вещевым отделением в приборной панели.
Для доступа к предохранителям необходисо
1. Открыть вещевой ящик.
2. Сжать с боковых сторон.
Затем поднять, чтобы он отсоединился со щелчком, и извлечь его в направлении стрелок.
Предохранитель прикуривателя находится под номером F6 (20A).
Блоки с предохранителями и реле в моторном отсеке
Главный блок с реле и предохранителями
Он располагается под капотом в левой части моторного отсека, рядом с фарой и батареей аккумулятора. Закрыт пластиковой защитной крышкой. 3 крепления с разных сторон.
p, blockquote 3,0,0,0,0 -->
p, blockquote 4,0,0,0,0 -->
p, blockquote 5,0,0,0,0 -->На обратной стороне крышки указана актуальная информация с описанием предохранителей. Возможны изменения в представленных схемах в зависимости от комплектации и года выпуска Вашего автомобиля.
Фото схема блока
p, blockquote 6,0,1,0,0 -->
p, blockquote 7,0,0,0,0 -->
Описание
p, blockquote 8,0,0,0,0 -->
| Номер | Защищаемая цепь |
| 1 | 15А Блок управления коробкой передач |
| 2 | 15А Блок управления двигателем |
| 3 | Не используется |
| 4 | 10А Электромагнитный воздушный клапан адсорбера |
| 5 | 15А Зажигание |
| 7 | Не используется |
| 8 | 15А Система впрыска топлива |
| 9 | 15А Система впрыска топлива, система зажигания |
| 10 | 15А Блок управления двигателем |
| 11 | 10А Датчик концентрации кислорода |
| 13 | 7,5А Электромагнитный клапан адсорбера |
| 14 | Не используется |
| 15 | 20А Очиститель заднего стекла |
| 16 | 7,5А Зажигание, датчик качества воздуха в салоне (система кондиционера) |
| 17 | 5А Зажигание, подушка безопасности |
| 18 | 10А Датчик положения дроссельной заслонки |
| 19 | Не используется |
| 20 | 20А Топливный насос |
| 22, 23, 29 | Не используется |
| 30 | 15А ABS |
| 31 | 20А Блок управления кузовным оборудованием |
| 32 | 20А То же |
| 33 | 30А Обогрев передних сидений |
| 34 | 25А Люк крыши |
| 35 | 30А Аудиосистема |
| 36 | Не используется |
| 37 | 10А Предохранитель правой фары дальнего и ближнего света |
| 38 | 10А Левая фара дальнего и ближнего света |
| 39,40 | Не используется |
| 46 | 10А Вентилятор системы охлаждения |
| 47 | 10А Датчик концентрации кислорода |
| 48 | 15А Противотуманные фары |
| 49,50 | Не используется |
| 51 | 15А Звуковой сигнал |
| 52 | 15А Приборная панель |
| 53 | 10А Электро зеркало |
| 54 | 5А Выключатель световых приборов, управление световыми приборами |
| 55 | 7,5А Складывание зеркал |
| 56 | 15А Омыватель ветрового стекла |
| 57 | 15А Замок рулевой колонки |
| 58 | Не используется |
| 60 | 7,5А Обогреватель зеркала |
| 61 | 7,5А Обогреватель зеркала |
| 62 | 10А Состояние воздуха |
| 63 | 7,5А Датчик заднего стекла |
| 64 | 5А Датчик качества воздуха |
| 65 | 7,5А Задние противотуманные фары |
| 66 | 15А Омыватель заднего стекла |
| 67 | 20А Блок управления подачей топлива |
| 68 | Не используется |
| 69 | 5А Датчик напряжения аккумуляторной батареи |
| 70 | 5А Датчик дождя |
| 71 | Не используется |
| Плавкие вставки | |
| 6 | 30А Очиститель ветрового стекла |
| 12 | 30А Тяговое реле стартера |
| 21 | 30А Задние электрические стеклоподъемники |
| 22 | Не используется |
| 24 | 30А Передние электрические стеклоподъёмники cruze |
| 25 | 20А Вакуумный насос с электронным управлением |
| 26 | 40А ABS |
| 27 | 30А Система управления электронным ключом |
| 28 | 40А Обогрев заднего стекла |
| 41 | Не используется |
| 42 | 20/30/40А Вентилятор системы охлаждения двигателя |
| 43,44 | Не используется |
| 45 | 40А Вентилятор системы охлаждения двигателя |
| 59 | 30А Нагреватель дизельного топлива |
| Реле | |
| R1 | Муфта привода компрессора кондиционера |
| R2 | Тяговое реле стартера |
| R3 | Вентилятор системы охлаждения двигателя (К7) |
| R4 | Реле режима (скорости) работы передних стеклоочистителей |
| R5 | Передние стеклоочистители |
| R6 | Не используется |
| R7 | Главное реле системы управления двигателем |
| R8 | Топливный насос |
| R9 | Вентилятор системы охлаждения двигателя (К2) |
| R10 | Вентилятор системы охлаждения двигателя (КЗ) |
| R11 | Не используется |
| R12 | Вентилятор системы охлаждения двигателя (КЗ) |
| R13 | Вентилятор системы охлаждения двигателя (К1) |
| R14 | Не используется |
| R15 | Зажигание |
| R16 | Система предпускового подогрева (дизель) |
| R17 | Обогрев наружных зеркал заднего вида |
Блок с плавкими предохранителями высокой мощности
Он расположен на крышке аккумуляторной батареи.
p, blockquote 9,0,0,0,0 -->
p, blockquote 10,0,0,0,0 -->
Схема
p, blockquote 11,0,0,0,0 -->
Расшифровка
Дополнительный блок с реле
В зависимости от комплектации возможно наличие отдельно располагающегося блока с реле под капотом.
p, blockquote 13,1,0,0,0 -->
- Реле средней скорости вентилятора системы охлаждения;
- Реле регулировки скорости вентилятора охлаждения;
- Реле средней скорости вентилятора системы охлаждения.
Дополнительная информация
Наглядный пример, того почему могут перегорать предохранители, можете посмотреть в данном видео.
p, blockquote 54,0,0,0,0 -->
p, blockquote 55,0,0,0,0 -->
Предохранители и блоки реле для Chevrolet Orlando (2011-2018) со схемами и описанием
Схема блока предохранителей (расположение предохранителей), расположение и назначение предохранителей и реле Chevrolet Orlando J309 (2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018).
Проверка и замена предохранителей
Электрические цепи в автомобиле защищены от короткого замыкания с помощью комбинации предохранителей и автоматических выключателей. Это значительно снижает вероятность повреждения из-за проблем с электричеством.
Чтобы проверить предохранитель, посмотрите на серебристую полосу внутри предохранителя. Если лента сломана или расплавлена, замените предохранитель. Обязательно замените неисправный предохранитель новым такого же размера и номинала.
Предохранители той же силы тока могут быть временно взяты из другого места плавкого предохранителя, если предохранитель перегорел. Как можно скорее замените предохранитель.
Заметка
- Перед заменой предохранителя убедитесь, что ключ был вынут из замка зажигания и что все службы выключены и / или отключены.
- Не ремонтируйте предохранители и никогда не заменяйте перегоревший предохранитель на предохранитель с более высоким номинальным током. Это может вызвать повреждение электрической системы и пожар.
- Никогда не заменяйте сломанный предохранитель чем-либо, кроме нового предохранителя. Всегда используйте исправный предохранитель одного цвета.
- Если предохранитель снова перегорит, обратитесь в квалифицированный сервисный центр.
- Если пролить жидкость на электрические компоненты автомобиля, это может привести к их повреждению. Всегда держите крышки на любых электрических компонентах.
Блок предохранителей в моторном отсеке
Чтобы снять крышку блока предохранителей, отожмите фиксаторы и поднимите ее.
Блок предохранителей на приборной панели
Левый руль
Блок предохранителей панели приборов находится на стороне водителя на панели приборов.
Читайте также:
