Как снять магнитолу на Киа Сид?

Чтобы освободить устрйоство от крепящих защелок, необходимо аккуратно поддеть декоративную панель.
Далее необходимо частично вытянуть панель на 5-6 см.
Отключить все подведенные к декоративной панели кабели. Среди них бортовой компьютер, аварийная сигнализация, блок управления климатом и др.
Демонтировать декоративную рамку и открутить четыре винта крепления штатной магнитолы Киа.
Вытащить магнитолу из направляющих.

Подключение магнитолы 2DIN

Подготовка проводки:

Из инструментов потребуются устройство для осуществления зачистки проводов, паяльник, припой, изолента, ножницы, кусачки и маделин.
ParkingBrake или зеленый провод – подключается к концевику ручного тормоза и ограничивает владельца при движении автомобиля от просмотра видео. Зачищаем "черный" и "зеленый" провода, соединяем, пропаиваем, изолируем.
Далее подготавливаем два отрезка от нового акустического провода длиной 3,5 м, зачищаем.
Новая акустика подключается в передних дверях к серым и белым парам штатного хвоста. Серый(+), серо-черный(-) - сторона правая. Белый(+), бело-черный(-) - сторона левая.
Зачищаем, соединяем с новым кабелем, пропаиваем и изолируем.
В Киа Сид перепутаны провода +12 (желтый) и ACC (красный). Поэтому производители головных устройств снабжают красный и желтый провода разъемами, благодаря которым их можно легко поменять местами, если этого не сделать, магнитола будет «забывать» свои настройки и радиостанции всякий раз при изъятии из замка зажигания ключа.
Готовый хвост изолируем и стягиваем, оборачиваем в маделин.

Замена магнитолы (установка на примере магнитолы jd):

Чтобы снять штатное ГУ, понадобятся: бумажная малярная лента и пластиковый специнструмент, гарантирующий отсутствие царапин на устанавливаемом устройстве. Ввиду отсутствия специнструмента его можно заменить обычной отверткой, обернутой изолентой и тряпкой.
Снимать бороду нужно с нижнего правого края, плавно оттягивая на себя консоль по всему периметру. Она держится на обычных пластиковых защелках.
Далее отключаем разъемы "аварийки" и часов, разъемы климат-контроля (их 3).
Откручиваем 4 самореза крепления штатной магнитолы и извлекаем ее.
Готовый хвост соединяем с разъемом ISO, протаскиваем до дверей новый кабель акустики.

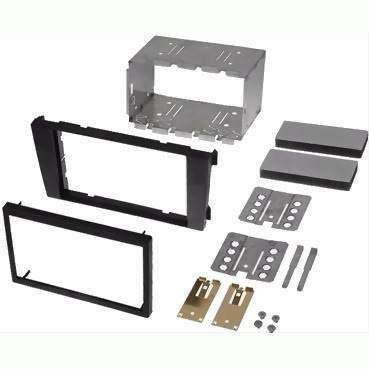

Достаем коробку, содержащую комплект для установки 2-диновой магнитолы в Киа Сид. В него входят: стальная корзина-кейз, пластиковая рамочка и крепежные пластины. Стоимость набора составляет от 2 до 3,5 тыс. руб.
Устанавливаем корзину: по периметру 4 самореза.
Крепежные пластины прикручиваем к новой магнитоле.
Проверяем работоспособность магнитолы и ее комплектующих.
Далее устанавливаем рамку в консоль: ее можно просто воткнуть и прижать магнитолой или вклеить при помощи термоклея.
Подключаем разъемы и устанавливаем консоль на ее место.

Стоимость работ находится в диапазоне 1500-2000 руб. Если за подобную установку с Вас требуют больше, будьте уверены: Вас обманывают!

Как можно заключить из описания выше, установку новой магнитолы в Киа Сид можно осуществить своими силами. Важно при этом помнить, что замена магнитолы требует замены всей фронтальной акустической системы(динамики, расположенные в передних дверях), потому что штатная акустика рассчитана на работу исключительно со штатной магнитолой.

Реальный опыт замены ШГУ

Многим водителям хочется иметь экран (2din), и возможность устанавливать приложения (ШГУ на Android).

Меняют штатное головное устройство из-за ограниченности функций (отсутствие Bluetooth, Wi-Fi). Далее рассмотрим два реально задействованных варианта замены штатной магнитолы на Kia Ceed I.

Меняем на китайскую

При подборе ШГУ китайского производства на Киа Сид 1 поколения, как правило, обращают внимание на следующие нюансы:

цена;
2DIN;
операционная система Android – для установки разнообразных приложений, в том числе навигационной системы;
наличие соединения по Wi-Fi;
простота монтажа.

После подбора магнитолы необходимо демонтировать ШГУ. Как снять штатную магнитолу Kia Ceed I, подробно написано в первом пункте.

Замена головного устройства Kia Ceed 2011 на китайскую версию сопровождается следующими проблемами:

Для установки головного устройства китайского производства дополнительно потребуется заказать переходную рамку.
Подключение питающих проводов, также требует наличия соответствующих переходников для заводских коннекторов. Альтернативным вариантом может стать скрутка проводов, с соблюдением распиновки.

Китайская магнитола для Киа Сид первого поколения соответствует потраченным на нее деньгам.

Не стоит рассчитывать на качество звука во всех диапазонах, особенно на низком уровне. Периодически наблюдаются шумы, треск и так далее. Но отмечается множество положительных моментов:

возможность подключения камеры заднего вида;
ведение разговоров по телефону через Bluetooth;
установка приложений;
проигрывание файлов по Wi-Fi, Bluetooth.

Ставим Pioneer

Слабые звуковые характеристики штатной магнитолы на Киа Сид 1 поколения подталкивают водителей на установку мультимедийного проигрывателя фирмы Pioneer.

К ним предъявляют следующие требования:

экран 2DIN;
Bluetooth соединение;
наличие, как минимум, двух пар линейных выходов.

В ходе установки вместо ШГУ Киа Сид магнитолы Pioneer не возникает существенных проблем. Для подключения питающих шлейфов не требуются переходники. Единственное, что потребуется – поменять на коннекторе желтый и правый провод местами. Иначе после отключения зажигания будут сбрасываться настройки мультимедийного проигрывателя. Также после монтажа переходной рамки наблюдаются небольшие зазоры по периметру на лицевой части.

Монтаж магнитолы Pioneer на Kia Ceed 2010 качественно улучшает звучание, даже с заводскими динамиками. Наличие Bluetooth позволяет не отвлекаться от дороги при необходимости разговора по телефону, а также воспроизводить музыку непосредственно с мобильного аппарата.

Распиновка штатного головного устройства Киа Сид 1

Kia Ceed первого поколения комплектуется двумя типами штатного головного устройства. Первый воспроизводит радио и CD, MP3 диски. Второй – оснащен USB разъемом.

Штатная магнитола Kia Ceed 2007 первого типа имеет следующие коннекторы:

антенный;
connector A, B, C (1, 2, 3).

Далее представлена распиновка для каждого отдельного контакта:

3 – remote antenna;

6 – ignition (12V);

4 – remote antenna;

3 – remote contl gnd;

5 – remote contl+;

2 – +12V permanent;

4 – cdc uart gnd;

7 – cdc remote on/of;

Распиновка контактов штатной магнитолы Киа Сид 2011 с USB выходом выглядит следующим образом:

1 – сигнал скорости;

2 – выключатель задних фонарей (подсветка+);

3 – внешняя антенна;

5 – не задействован;

6 – периферийные устройства (+12В);

7 – подсветка ШИМ;

1 – задний правый динамик +;

2 – передний правый динамик +;

3 – передний левый динамик +;

4 – задний левый динамик +;

5 – задний правый динамик -;

6 – передний правый динамик -;

7 – передний левый динамик -;

8 – задний левый динамик -.

1 – микрофон+ (Bluetooth);

2 – микрофон- (Bluetooth);

3-6 – не задействованы.

1 – правый вход AUX;

2 – левый вход AUX;

3 – вход AUX REF;

4 – обнаружение AUX вход;

1, 2, 4, 5, 6, 7 – не задействован;

5, 6 – не задействован.

Последние варианты штатных магнитол

Магнитола 2013 года имеет адаптированный под Android 4 интерфейс, который обеспечит более комфортное управление системой. Она представлена системами двух типов, вторая более функциональна и имеет три разъема, а первая аудиосистема всего два. Оба устройства имеют дистанционное управление на рулевом колесе, с помощью которого управление аудиосистемой становится максимально удобным и комфортным. У них есть входы USB D, USB / iPod VDD, AUX. Магнитола №2 также оснащена входом для камеры.

Как снять штатную магнитолу Киа Сид

Для демонтажа головного устройства Kia Ceed JD потребуется отвертка с крестообразным жалом и тонкая монтажная лопатка из пластикового материала. Перед началом работ необходимо обесточить бортовую сеть автомобиля посредством отсоединения минусовой клеммы с аккумуляторной батареи. Далее выполняются следующие операции:

Замена штатной магнитолы

Вообщем надоела мне штатная магнитола, непонятно как работающий USB и прослушивание музыки через AUX, да и звук у штатки такой себе, решил приобрести себе магнитолу.
Требования были:
1) 2DIN
2) Pioneer
3) Как минимум 2-е пары линейных выходов
4) Bluetooth

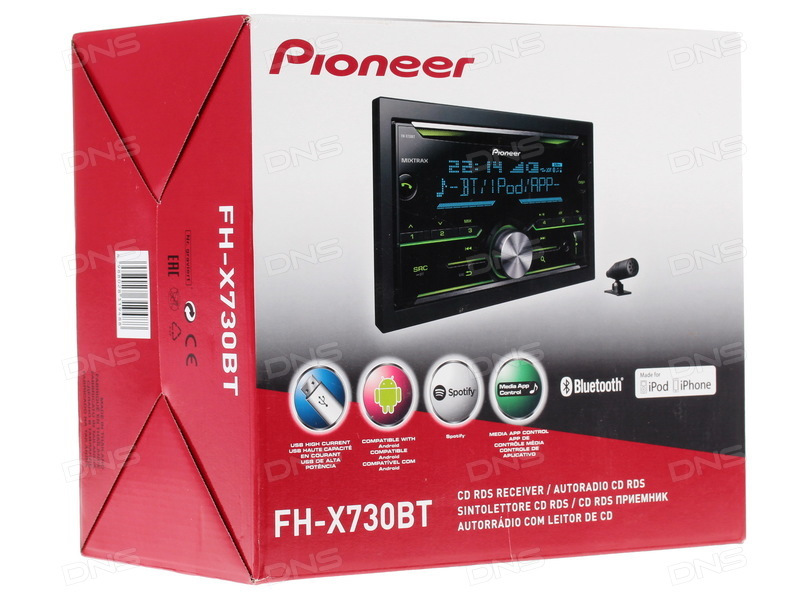

Подобрал себе Pioneer FH-X730BT . Отличная магнитола, с соблюдением всех моих требований, а линейных выходов аж 3 пары, микрофон для телефонных разговоров, урезанный процессор, RGB настройка подсветки (2000+ цветов), управление и настройка через приложение на телефоне. Отличный вариант за свои деньги.

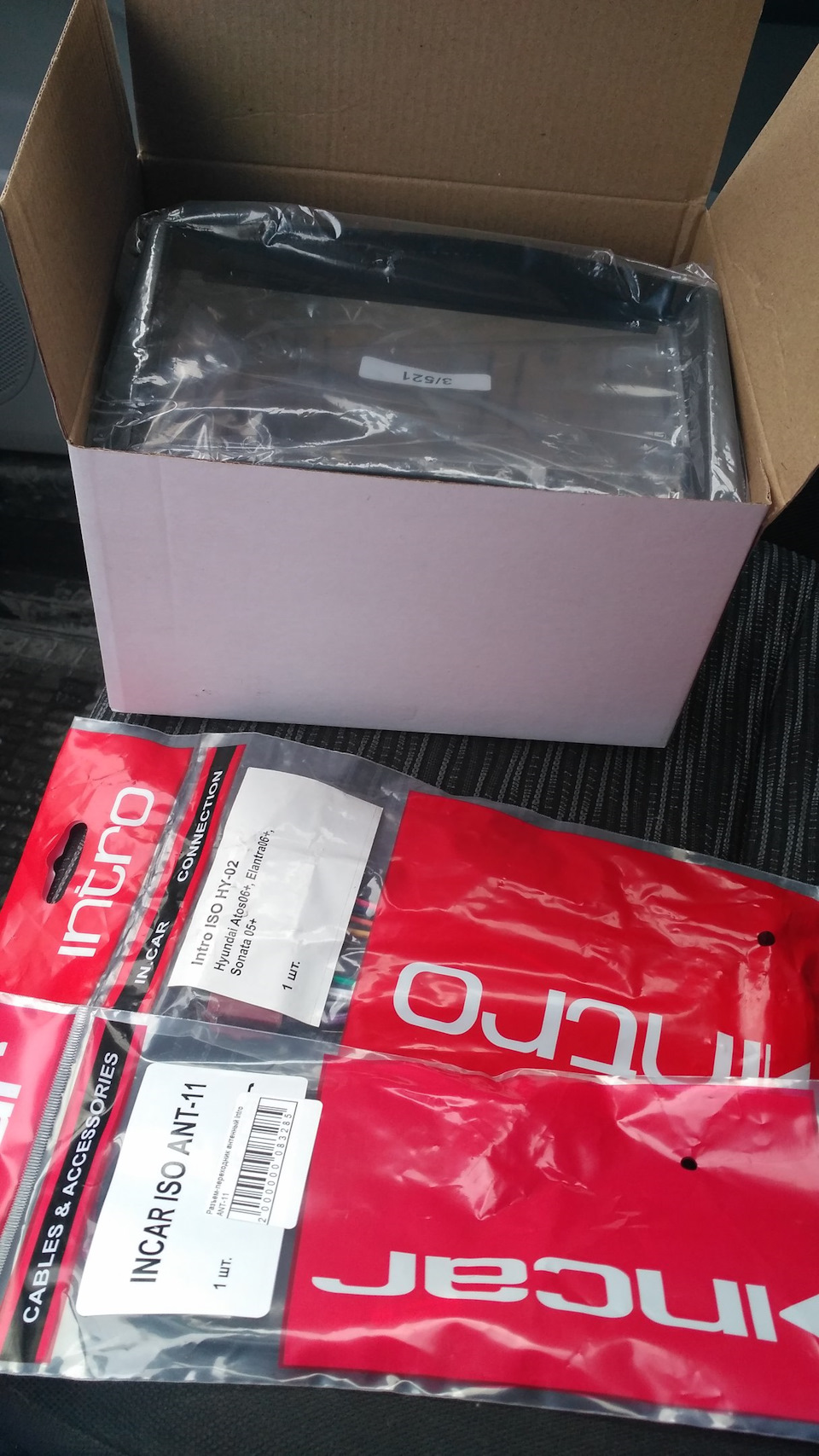

Купил переходники на антенну и ISO — Kia\Hyundai.

Полный размер

И так как размер штатной магнитолы больше размера 2DIN, пришлось раскошелиться на переходную рамку.

Позвонил в один сервис, сказали за замену 3500р, в другом 1500р. Решил установить сам, вся сложность была в снятии центральной консоли.
Вот видео, где можно посмотреть как это делать. Сразу говорю, это на видео всё так легко и просто, на деле я потратил на её снятие минут 40.

После снятия центральной консоли, отключаем верхние колодки на компьютер и экран магнитолы и отгибаем консоль вниз, видим такой результат, здесь откручиваем 4 болта как показано на фотографии и снимаем магнитолу.

Полный размер

После снятия магнитолы из нее достаем 4 колодки, нужно нам из них только 2 колодки:
Серая отвечает за питание
Коричневая за динамики
СинеЗелено-Желтая за кнопки на мультируле (нужна только если вы купили интерфейс для подключения кнопок мультируля, я пока покупать не стал.
Маленькая черная квадратная колодка — это порты USB и AUX (сколько гуглил, подключить её к новой магнитоле не удается)
Нам нужна только Серая и Коричневая колодка

Полный размер

ВНИМАНИЕ! Я купил переходники, но в штатной магнитоле все разъемы идеально подходят к пионеру, никаких переходников на антенну и ISO не нужно, сразу втыкаем все в новую магнитолу. Переходники без проблем обратно приняли туда где я их покупал.
ВАЖНО! Подключил колодки, поставил магнитолу, запустил, все работает, но как только достаешь ключ из автомобиля, все настройки на магнитоле сбрасываются. Поменял Желтый и Красный провод местами и о чудо, настройки перестали сбрасываться. Дело в том, что по одному из проводов идет постоянное питание, а по другому только при запущенном двигателе, поэтому в исходном положении проводов на колодке, у вас постоянно будут сбрасываться настройки, так как на Memory питание только при запущенном двигателе, а магнитола будет съедать аккумулятор даже когда выключена, так как питание на ней постоянное.

Произвел все махинации и поставил магнитолу, каркас рамки для крепления подошел отлично, все отверстия под саморезы встали идеально. У самой рамки по бокам есть небольшие щелочки, может в скором времени решу этот вопрос. Магнитолой очень доволен, Блютус — это просто огонь. Штатные динамики зажили новой жизнью. Но в будущем планирую менять все динамики и ставить саб с усилком.

Полный размер

Всем спасибо за внимание, возможно кто-то очень давно хочет заменить штатную магнитолу, но не может решится. Буду рад если кому-то поможет мой небольшой мануал))

Замена штатной магнитолы на Kia Ceed

Установили магнитолу Pioneer — 2 Din в KIA Seed, сохранили работоспособность кнопок на руле при помощи адаптера, установлена переходная рамка Incar.

Как снять магнитолу на Киа Сид?

Чтобы освободить устрйоство от крепящих защелок, необходимо аккуратно поддеть декоративную панель
Далее необходимо частично вытянуть панель на 5-6 см.
Отключить все подведенные к декоративной панели кабели. Среди них бортовой компьютер, аварийная сигнализация, блок управления климатом и др.
Демонтировать декоративную рамку и открутить четыре винта крепления штатной магнитолы Киа
Вытащить магнитолу из направляющих

Замена магнитолы Киа Сид :

Чтобы снять штатное ГУ, понадобятся: бумажная малярная лента и пластиковый специнструмент, гарантирующий отсутствие царапин на устанавливаемом устройстве. Ввиду отсутствия специнструмента его можно заменить обычной отверткой, обернутой изолентой и тряпкой.
Снимать бороду нужно с нижнего правого края, плавно оттягивая на себя консоль по всему периметру. Она держится на обычных пластиковых защелках.
Далее отключаем разъемы «аварийки» и часов, разъемы климат-контроля (их 3).
Откручиваем 4 самореза крепления штатной магнитолы и извлекаем ее.
Готовый хвост соединяем с разъемом ISO, протаскиваем до дверей новый кабель акустики.
Достаем коробку, содержащую комплект для установки 2-диновой магнитолы в Киа Сид. В него входят: стальная корзина-кейз, пластиковая рамочка и крепежные пластины. Стоимость набора составляет от 2 до 3,5 тыс. руб.
Устанавливаем корзину: по периметру 4 самореза.
Крепежные пластины прикручиваем к новой магнитоле.
Проверяем работоспособность магнитолы и ее комплектующих.
Далее устанавливаем рамку в консоль: ее можно просто воткнуть и прижать магнитолой или вклеить при помощи термоклея.
Подключаем разъемы и устанавливаем консоль на ее место.

Стоимость работ находится в диапазоне 1500—2000 руб.

Чтобы подключить нештатную магнитолу, понадобится ISO-переходник. Он может быть простым или с доп. функциями. После установки потребуется настройка магнитолы.

Реальный опыт замены ШГУ

Многие водители хотят иметь экран (2din) и возможность установки приложений (SHGU на Android).

Меняют штатное головное устройство из-за ограниченности функций (отсутствие Bluetooth, Wi-Fi). Далее мы рассмотрим два действительно сложных варианта замены головного устройства на Kia Ceed I.

Меняем на китайскую

При выборе ШГУ китайского производства для Киа Сид первого поколения, как правило, обращают внимание на следующие нюансы:

После выбора магнитолы нужно разобрать ШГУ. Как снять головное устройство Kia Ceed I подробно описано в первом абзаце.

Замена основного блока Kia Ceed 2011 на китайскую версию сопровождается следующими проблемами:

Китайское радио первого поколения для Киа Сид соответствует потраченным на него деньгам.

Не рассчитывайте на качество звука во всех диапазонах, особенно на низких уровнях. Периодически наблюдаются шумы, потрескивание и так далее. Но есть много положительных моментов:

возможность подключения камеры заднего вида;
совершать телефонные звонки через Bluetooth;
установка приложений;
воспроизведение файлов через Wi-Fi, Bluetooth.

Меняем штатную магнитолу Киа Сид 1 поколения

Ceed ED 1

Заводская магнитола Киа Сид 1 поколения (2007, 2008, 2009, 2010, 2011) часто вызывает нарекания у водителей.

В связи с этим встает вопрос о смене проигрывающего устройства. Рассмотрим, как выполнить демонтаж штатного головного проигрывателя Kia Ceed I, и какие варианты можно использовать для замены.

Содержание

Замена штатной магнитолы

Самым оптимальным вариантом с точки зрения практичности – замена штатной магнитолы на новую. Новые магнитолы обладают и лучшими настройками, и имеют навигатор и возможность просмотра видео фильмов и даже подключения к каналам ТВ.

Замену штатной магнитолы рекомендуется производить в сервис центрах, где в кратчайшие сроки и максимально качественно установят новое мультимедийное устройство. В противном случае, собирая и меняя магнитолу самому, можно оставить на торпеде и рамке с консолью царапины, ведь торпеда состоит из пластика.

Для самостоятельного снятия и установки магнитолы потребуется:

Малярная бумажная лента.
Специальный пластиковый инструмент, цель которого избежать создания царапин.
Маленькая тряпка.

Удобство снятия магнитолы на автомобиле Kia Сeed состоит в том, что нет необходимости демонтировать торпеду. Достаточно просто снять панель и рамку, где находится штатная магнитола. Эту панель еще называют «бородой».

Снимать «бород» необходимо с правого нижнего края и плавно оттягивать панельку на себя по периметру. Крепится борода на пластиковых защелках, демонтировать её не составит труда. Главное – соблюдать осторожность.
Перед отключением разъемов желательно отключить клемму «минус» с аккумуляторной батареи для безопасности.
Отключить разъемы климат контроля, часов и «аварийки».
Штатная автомобильный «мафон» крепится с помощью 4 саморезов. Открутить и изъять магнитолу.
Внутри вы увидите разъем, который состоит из трех разноцветных полей. Это необходимо для тех, кто собирается устанавливать еще и адаптер кнопок на руле или покупать мультируль. Другие два разъема – ISO разъемы. Это стандартные разъемы для магнитол.
Соединить новую магнитолу с ISO выходами. Если устанавливать мультимедиа со съёмным экраном – придется либо проявить фантазию, дабы не выпирала сама панель, либо обратиться на СТО, где умелые руки смело решат проблему.
Подключить антенну к магнитоле.
Проверить на работоспособность.
Установка рамки. Просто воткнуть рамку в консоль не получится потому, что появляются зазоры, которые будут вызывает неприятный скрип при движении и внешне никак не будут радовать глаз. Дабы избежать этого, нужно опять проявить фантазию. Можно либо вклеить рамку, тогда и зазоров не будет, и болтаться ничего не будет, и неприятного звука, соответственно, тоже не будет. Как правило, используют пластилин, вместо клея или герметика, чтоб позже, если надоест, без проблем можно было снять рамку и заменить магнитолу.
Закрепить рамку, оценить работоспособность. При наличии не состыковок – разобрать и перепроверить сборку консоли и магнитолы.

Установка магнитолы или любой другой мультимедиа не занимает много времени, достаточно просто иметь минимальный набор инструментов и подробную инструкцию.

Как правило, инструкция по установке уже лежит в коробке с новой магнитолой, разумеется, если Вы приобрели качественный товар, а не китайскую подделку.

Как снять магнитолу Kia Ceed ED

Для демонтажа штатной магнитолы Киа Сид 2009 потребуются отвёртки с плоским и крестообразным жалом, а также набор ключей под «звездочку», если планируется дальнейшая разборка музыкального проигрывателя Kia Ceed I.

Рассмотрим пошагово, как снять магнитолу Kia Ceed 2010:

Меняем магнитолу Kia Ceed JD

Ceed JD 2

Не всегда удовлетворяет потребности владельцев автомобиля штатная магнитола Kia Ceed JD. Как правило, претензии сводятся к отсутствию цветного экрана и навигационной системы. Рассмотрим, как самостоятельно снять заводской проигрыватель Киа Сид, а также установить новый, соблюдая требуемую распиновку.

Содержание

Магнитола Киа Сид: замена штатной, как снять, установка, распиновка

КИА Содержание

Штатная магнитола Киа Сид

Штатная магнитола Киа Сид представляет собой полноценный мультимедийный центр. Она отвечает всем современным требованиям и имеет в своем арсенале многочисленные настройки параметров воспроизведения аудио-файлов. Нужно учитывать, что для различных комплектаций автомобиля, а также для Сидов различных поколений характеристики штатной магнитолы будут отличаться.

Также важно знать, что современные магнитолы выпускаются в двух вариантах размеров – 1DIN и 1DIN (одноблочные и двухблочные соответственно).

Первые устанавливаются преимущественно в европейских автомобилях, вторые – в японцах, китайцах и корейцах. Классическая 2-диновая магнитола на Кия Сид устанавливается через рамку. Устройство может работать на системе Виндовс или Андроид.

Штатные динамики (штатная фронтальная акустика Blaupunkt):

твитеры 0,4 дюйм. 40W
мидбасы 6,5 дюйм. 40W

Диаметр штатных колонок для установки в дверях - 16,5 см. Глубина посадки – 6,5 см (20 мм проставки).

Штатная магнитола Киа Сид дорестайл (Siemens VDO):

Приём AM/FM (с RDS).
Настройка звучания: Баланс, ВЧ, НЧ, Панорама.
Проигрывание CD-audio, CD-WMA, CD-MP3.
Отображение информации о треке и англоязычных тегов.
Дистанционное управление базовыми функциями.

Инструкция к магнитоле Киа Сид идет в комплекте с самой магнитолой (если она приобретается отдельно) или в мануале к авто (если речь о родной магнитоле).

Для любителей безупречного звука можно отметить, что качество звучания головного устройства в большей степени зависит от характеристик акустики автомобиля, нежели чем от характеристик магнитолы.

Поэтому, выбирая из большого числа представленных на рынке моделей автомагнитол различных фирм, можно смело покупать не слишком дорогую и вкладывать оставшуюся сумму в акустику.

Выпускается только универсального типа с 2 DIN. Она может быть установлена в автомобиль только лишь через переходную рамку. Она оснащена сенсорным экраном, разрешение которого составляет 800х480 пикселей. В магнитоле на Сид 2007 имеется навигация для всей России, а также полностью русифицированное управление.

Имеет те же характеристики, что и магнитола 2007 года. В магнитоле 2008 aux-выход отсутствует (в отличие от более поздних моделей). Но магнитолу можно дооборудовать выходами USB и AUX. Для этого потребуется докупить коробочку-переходник Usb interface unit (артикул 96120-1h500), которая стоит недешево. Некоторые умельцы поступают по-другому: прямо в плату магнитолы они впаивают некий USB -декодер.

Имеет разрешение 800х480 пикселей. В магнитоле 2010 установлена ОС Windows C.E. 6.0, производительность оценивается как 3 из 5. Магнитола имеет GPS навигацию (Навител), благодаря которой водителю просто будет сориентироваться даже в незнакомой местности. Есть Bluetooth и встроенный микрофон, возможно также подключение внешнего микрофона. Поддержка A2DP. Телефонная книжка и возможность экспорта контактов с телефона в одном пакете. Оперативная память устройства 512 мб. В комплект кроме собственно магнитолы входит колодка подключения, gps антенна, стилус, внешний микрофон, AV провода, SD карточка с ПО.

Распиновка двух видов магнитол

Штатное головное устройство Kia Ceed JD может иметь различную схему распределения питания, в зависимости от конкретной модели. Рассмотрим два наиболее распространенных варианта.

Первый тип головного устройства Киа Сид оснащен двумя разъемами для распределения питания. Распиновка разъема A:

Распиновка коннектора B:

1, 2, 3, 5, 13, 14, 15, 23 – не задействованы;
4 – пост дистанционного управления с рулевого колеса;
6, 18 – соответственно (+) и (-) USB D;
7 – USB/iPOD VDD;
8, 21 – соответственно правый и левый вход AUX;
9 – масса AUX;
10, 22 – МИК. (+) и (-) B/T;
11 – ACC;
12 – плюс от аккумуляторной батареи;
16 – скорость;
17 – масса дистанционного управления;
19 – минус USB/IPOD;
20 – обнаружение AUX;
24 – масса питания.

Втораямагнитола, штатно устанавливаемая на Киа Сид JD, имеет три разъема. Далее представлена распиновка для каждого из них:

A – полностью идентичен первому варианту;
B – распиновка практически идентична первой версии магнитолы Kia Ceed JD, за исключением контакта под номером 15. От него подается питание на автоматическое включение освещения;
C:

1, 2, 5, 6, 7, 8, 9, 13, 14, 15, 16 – не задействованы;
3 – масса камеры;
4 – вход камеры;
10 – плюс на камеру от аккумуляторной батареи;
11 – масса;
12 – положение «R».

Опыт установки магнитолы комплектации Premium

Рассмотрим замену ШГУ Сид JD с монохромным дисплеем на ШГУ с навигационной системой и цветным дисплеем с комплектации Premium, но без декоративной рамки. Дополнительно понадобится приобрести:

- три метра двухжильного провода;
- GPS антенна с разъемом вида Fakra;
- колодки с пинами под папу и маму;
- коннекторы для подсоединения к заводской проводке и магнитоле;
- переходник для подключения антенны.
ШГУ Ceed JD имело два коннектора для распределения питания, а версия от комплектации Premium – три. Соответственно понадобится переделать распиновку согласно указанным в предыдущем пункте схемам. Это можно сделать посредством пайки на новых колодках или переставив пины непосредственно в штатных разъемах.

Отдельно потребуется подключать USB, так как он имеет специализированный разъем. А на магнитоле Kia Ceed JD с монохромным дисплеем он запитан через разъем B. При прокладке потребуется около 110 см нового кабеля и вход под флэш карту. Приобретать оригинальные запасные части не имеет смысла из-за высокой стоимости. Новые провода подключаются к специализированному контакту USB, расположенному на тыльной стороне головного устройства Ceed JD. Затем они заливаются клеем из термопистолета. Соответственно с другой стороны подключается вход для флэш карты. При наличии возможности можно использовать старый USB порт с персонального компьютера.

Вместо недостающей рамки магнитолы Kia Ceed JD используется изделия со штатного головного устройства. Рамка подгоняется по форме посредством напильника и ножовки по металлу. Конечно, при установке останутся зазоры, но это лучше чем ничего.

Еще одна проблема после монтажа новой ШГУ Ceed JD с комплектации Premium – это высвечивание надписи «Заведите двигатель или ГУ отключится через 60 сек.». Для ее устранения понадобится демонтировать приборную панель. Затем протянуть дополнительный провод от колодки приборной панели (четвертый по счету пин с правой стороны в верхнем ряду) к разъему B на магнитоле в контакт под номером девятнадцать.

Как итог, на установленном ШГУ Киа Сид от комплектации Premium работает практически весь функционал. Исключение составляет:
- сигнализатор открытых дверей;
- автоматическое снижение уровня подсветки.
Указанные неисправности, также можно устранить. При этом отмечается более чистое и громкое звучание. Запасные части для установки нового головного устройства Сид по низким ценам можно приобрести на китайском сервисе AliExpress.

2015 (2016) рестайл

В головном устройстве Киа Сид 2015 предусмотрено множество возможностей: опции мультимедиа, регистратор, навигация, парктроники и камеры заднего вида. Экран может быть 7 или 8 дюймов, при этом разрешение равно 800х480 пикселей или 1024х600 дюймов. Стоимость устройства составляет от 20,5 до 29 тыс. руб.

Управление на руле

Интерфейс дистанционного управления устройством двухпроводный. Управление построено на принципе коммутации соединённых последовательно резисторов различного номинала, позволяющие изменять сопротивления цепи.

Магнитола киа сид 2008 вместо штатной

Давно была мечта поставить себе магнитолу с экраном, то есть в моём варианте — 2din. На самом деле, такая мысль может быть бы и не пришла, если не накрылись кнопки на штатной магнитоле. Но кнопки сделали ручкой, и я решил — пора). Тем более, что я давно хотел покупать себе навигатор (надоело телефон мучить), а тут можно двух зайцев одним выстрелом убить.
Требования, которые у меня были к магнитоле:
1. Не очень высокая цена
2. Крайне желательно на андроиде, чтобы можно было спокойно ставить навигаторы и прочие полезные приблуды.
3. Несложная установка. (с этим пунктом не вышло, сразу скажу).
4. Наличие wi fi.
В Москве цены на 2din магнитолы на андроиде начинались от 30 рублей. И тогда по старой традиции я решил обратиться к поднебесной)
Заказал на Алиэкспрессе за 13 рублей, и уже через неделю получил вот такое чудо:

Немного расшифрую. Когда мы вытаскиваем штатную магнитолу — то видим такие разъёмы:

Серая колодка (А) отвечает за питание магнитолы.
Коричневая (В) — за подключение к колонкам.
Зелёная (С2) — за управление с руля.
Остальные нам не нужны (мне не понадобились, во всяком случае).
Вообще, штатная магнитола подразумевает достаточно большое количество функций, которые либо не реализованы, либо я ими не пользовался просто)
Дополнительно чёрная маленькая колодка — это usb порт и aux провод, которые у меня выходили возле пепельницы. Скажу забегая вперёд — задействовать мне их не удалось, хотя и можно попробовать. Скажем, вместо аукса я подключаю телефон по блютус, но провод провести можно.
Итак, вернёмся к нашим колодкам и расшифровке. Опишу только те провода, которые мне понадобились для подключения моей магнитолы.

Серая колодка (А)
4. Batt+. Красный провод с чёрными точками — питание от аккумулятора
2. Ignition (+12). Жёлтый провод с чёрными точками — питание от зажигания.
На прошлом авто я запитывал эти два провода вместе, чтобы работала всегда, здесь этого делать не стал)
7. Lights. Серый провод — подсветка магнитолы
8. Power gnd. Чёрный провод — масса магнитолы.

Коричневая колодка (B).
Здесь всё более менее понятно — RR +, это Rear Right — Тыл правый +, RL — тыл левый, ну и так далее.

Зелёная колодка (C2)
Вот тут у меня возникла проблема, которую я так и не смогу решить.
Дело в том, что для управления с руля в штатную магнитолу шло 2 провода — чёрный и зелёны (remote control GND и remote control + соответственно). А в моей магнитоле провод на управление с рулевого колеса только один. Подключение массы к корпусу авто ничего не дало. Веду переписку с китайцами, может скажут что умного. Ну и вы посоветуйте, если знаете)

Ну а дальше всё просто — скручиваем провода с проводами магнитолы, благо инструкция там есть.

Устанавливаем в переходную рамку, ставим — и вуаля!)

После приобретения машины, очень долго изучал в ней все эти навороты (после Волги то), что не обратил внимания на одну важную штуку — магнитола. Вернее, я обратил внимание на её наличие, а вот выходов в ней USB/AUX — увы. Долго лазая по просторам интернетов, и находя заметки товарищей Сидоводов, я выяснил три возможных исхода:
1) Брать и ставить другую 2din магнитолу (что довольно таки дорого)
2) Покупать маленький блок, который присоединяется в штатную магнитолу, и даёт нам те самые желаемые выходы для подключения музыки (но, это тоже довольно дорогое удовольствие, как я уже успел начитаться. И стоит этот блок чуть-ли не дороже (а то и дороже) чем нормальная 2din магнитола). Поэтому, сей вариант я тоже сразу исключил.
3) Ставить 1din магнитолу с переходной рамкой.

Аккуратно пролезаем внутрь полостей (см. первую фотографию), поддевая пластиковым съемником (хотя, я поддевал ножом, уж не серчайте на меня изверга, под рукой не оказалось ничего лучше). Только не делайте резких движений, делайте плавно, медленно оттягивая панель, пока не услышите щелчок и она не выйдет из защелки. В принципе, сняв хотя бы одну сторону, вы уже можете свободно делать это без съемника, залезая рукой в образовавшуюся щель, и медленно оттягивая на себя. Я так и поступил.

Затем, когда панель отойдет, аккуратно отодвиньте её (дабы не порвать проводку, и не повредить её), и найдите в нижней части 4 косы с проводами, которые идут к блоку управления кондёра (или как оно правильно называется (см. вторую фотографию). Аккуратно отсоединяем их, и переходим в верхнюю часть, к бортовому компьютеру. Там вы увидите две косы, аналогично отсоединяем их (см. третью фотографию), и откладываем панель в сторону (см. четвертую фотографию).

Затем, начинаем откручивать штатный мафон (см. третью фотографию). Стрелочками указал болты, откручиваем их, и аналогично снизу. Откладываем болтики в сторонку, дабы их не потерять, отключаем шнуры от мафона, прикручиваем нашу рамку и к этим шнурам сразу же подключаем наш мафон. У меня всё стало без каких-либо переделок, обычные ISO-переходники были подключены и встали как родные (см. пятую фотографию). Лишний проводок я примотал изолентой к переходнику, дабы он не болтался и не создавал лишний шум.

Поворачиваем ключ на один оборот, проверяем магнитолу на работоспособность. С огромной улыбкой на лице повторяем всё в обратном порядке.

Как по мне — никакой эстетики автомобиля я не нарушил, и выглядит вполне симпатично (а то некоторые любят жаловаться, мол, некрасиво, криво, зазоры/щели :D (как видите — их просто нет)).

Всем всех благ, и не слушайте музыку очень громко — прежде всего следите за дорогой :)

2015 (2016) рестайл

Как снять магнитолу Kia Ceed ED

Для разборки основного блока Kia Sid 2009 вам потребуются плоская и крестовая отвертки, а также набор ключей для «звездочки», если планируется дальнейшая разборка музыкального плеера Kia Ceed I.

Рассмотрим пошагово, как снять магнитолу Kia Ceed 2010 года выпуска:
1. Декоративное покрытие снимается с помощью отвертки с плоским жалом. Он надевается с четырех сторон и тянется. Крышка надежно удерживается пластиковыми зажимами. Поэтому необходимо будет приложить соответствующие усилия. Начните стрелять из правого нижнего угла.

  (ссылка на источник фото)
2. После расцепления руку просовывают в открывшееся сверху пространство лайнера. Отсоединить от дисплея два кабеля питания, чтобы не повредить их при снятии декоративной крышки. Футеровка опускается или полностью снимается, в последнем случае дополнительно отключается разъем питания нагревательного узла.
3. В верхней и нижней части магнитолы откручиваются два крепежных винта крестовой отверткой;
4. Штатная штатная магнитола Kia Ceed I вытаскивается из сиденья, затем разъединяются разъемы питания. Для этого нужно заблокировать пластиковую защелку и поддеть разъем отверткой с плоским лезвием.
Тема: Снятие магнитолы

Подскажите, как снять панель у магнитолы?
В интернете нашел только что нужно отщелкнуть четыре клипсы и все. Снизу и с боков удалось без особого труда отщелкнуть, а вот сверху никак. Уже и с силой тянул, но боюсь сломается пластмаска.
Кто снимал, поделитесь опытом.

Джедай ( 8720 )

коравто, скоро в топ стоке

коравто, скоро в топ стоке

В клубе с 22.02.2015
872 151
Цвет: Infra Red (AA1)

Адрес: пока еще Россия.

возьми нормальный инструмент, защелки скорее всего над экраном, по крайней мере на дорестайле так. Морда сверху цепляется к воздуховодам.

Если не справишься, завтра отщелкну дорестайл и фотки сделаю.

Новосид ( 10 )

Ceed JD Red Line Luxe 6AT

Ceed JD Red Line Luxe 6AT

В клубе с 05.03.2017
0 7
Цвет: Dark Gun Metal (E5B)

Адрес: Красноярск

Где же его взять, нормальный?
От экрана я отцеплял, держится именно за воздуховоды, причем в этом месте пластик с двух сторон жесткий и зазора между ними нет.

Джедай ( 6042 )

Ceed Jd Comfort 6AT (SW)

Ceed Jd Comfort 6AT (SW)

В клубе с 04.05.2016
600 23
Цвет: Коричневый

Адрес: Киров

я отцеплял снизу слева начиная, мне показалось так удобнее. конечно отцеплял лопаткой, в китае стоят копейки. но если нет таковой, то берешь 2 пластиковые карты, вставляешь их за рамку, благодаря мягкой панели они туда влезут хорошо. а потом что нибудь типа широкой отвертки или тонкой стамески, вставляя между картами на поворот выщелкиваешь.

Особенности устройства

Подключение флешки к автомагнитоле

Штатная магнитола Kia Sid оснащена системой навигации. В нем установлены новейшие карты, что упрощает поиск правильного пути для системы. Кроме того, основной блок имеет функцию громкой связи. Это позволяет водителю совершать звонки, не снимая рук с руля. Экран устройства помогает в этом процессе.

Подключение телефона к магнитоле

Основной блок не оборудован камерой заднего вида, парктроником. Но у него есть необходимые выходы для их подключения. Это позволяет водителю самостоятельно интегрировать функциональность оборудования. Монтаж этих элементов несложный.

Заключение

Ознакомившись с тем, как снять заводскую магнитолу Киа Сид 2008, каждый желающий сможет самостоятельно выполнить ее замену. Это позволит значительно расширить функционал устройства и качество звучания.

Заключение

Распиновка штатных магнитол Киа Сид JD различных комплектаций отличается. Это обусловлено тем, что в более богатом оснащении Kia Ceed JD устанавливается ШГУ с цветным дисплеем и навигационной системой. При самостоятельной замене магнитолы необходимо учитывать указанный факт, чтобы правильно распиновать провода.

Магнитола на Kia Ceed

Самым оптимальным вариантом с точки зрения практичности – замена штатной магнитолы на новую. Новые магнитолы обладают и лучшими настройками, и имеют навигатор и возможность просмотра видео . Замену штатной магнитолы рекомендуется производить в нашем сервис центре, где в кратчайшие сроки и максимально качественно установят новое мультимедийное устройство.

Читайте также:
