Как снять кикстартер на скутере 150 кубов
Как правильно установить кикстартер по меткам на скутере 150сс (157qmj) ГРУППА ВК club137935162 .
Ремонт кик стартера на скутере 150 кубов
Ремонт кик стартера на скутере 150 кубов.
Ремонт кикстартера. Honling 150.
Кик-стартер сломался. Провернуло шпонку, не было возможности завести скутер. Ремонтирую сам.
РЕМОНТ КИК-СТАРТЕРА (СТАРТЕРНОЙ НОЖКИ) СКУТЕРА ЗА 5 МИНУТ | РЕМОНТ СКУТЕРА
В этом видео Вы узнаете, как легко и просто отремонтировать кик-стартер (стартерную ножку) скутера за 5 минут. Ремонт .
Сборка кикстартера 2 на скутере 4т 150 сс.
Сборка кикстартера 2 на скутере 4т 150сс.Это видео снято в аналог первому, по тому что, первое видео получилось не .
Как снять стартер с двигателя скутера
Откручиваем два болта (помечены стрелками) на крышке главной передачи, разъединяем клеммы провода.
На скутере с двигателем 139QMB для того чтобы снять стартер придется убирать подседельную емкость, отсоединить впускной патрубок карбюратора и отвести его в сторону.
Откручиваем болт на клемме провода
Откручиваем два болта на крепежном фланце
Вставляем отвертку с плоским шлицем в специальную прорезь и потихоньку раскачиваем стартер.
Информацию о ремонте стартера вы найдете в статье: Ремонт стартера скутера
Ну и в заключении рассмотрим процесс снятия на скутере с двигателем 157 QMJ.
Итак, опять же откручиваем два болта на фланце
Откручиваем болт на клемме
Снимаем окончательно, не забываем при этом закрыть тряпкой отверстие в картере.
Ремонт кикстартера на китайском скутере с двигателем 139QMB
Ремонтировать кикстартер сегодня мы будем на самом обычном скутере китайского производства: Pioneer Matrix, который оснащается двигателем 139QMB.
После снятия крышки вариатора и осмотра механизма кикстартера ничего подозрительного я не увидел и поэтому решил полностью разобрать весь механизм, для того что бы выяснить причину неисправности.
Внутренний механизм оказался без видимых повреждений
Начинаем разборку с откручивания стяжного болта на заводной лапке.
Теперь нам нужно снять стопорное кольцо
Снимать стопорное кольцо лучше всего вот такими щипцами
Во время разборки механизма не потеряйте упорную шайбу она стоит под стопорным кольцом.
Далее снимаем храповик и сектор вместе с пружиной
После осмотра всех деталей мне стало ясно, почему кикстартер зависал в нажатом положении все трущиеся поверхности работали без смазки что и привело к зависанию рычага.
Вот на этом фото, посмотрите ось храповика с остатками заводской смазки, которая со временем засохла и стала похожа на грязь.
А на этом фото видно на валу сектора коррозию.
После отмывки вала сектора чистым бензином, видно поверхность натертую до блеска, что говорит о сухом трении деталей.
После отмывки деталей осмотрите их если на них есть повреждения замените, а если все детали в порядке можно приступать к сборке.
Наносим смазку на вал сектора
Одеваем на вал сектора пружину, так что бы крючок пружины зацепился за вырез на секторе, потом вставляем вал в отверстие, одновременно заводя второй крючок пружины за специальный выступ на крышке вариатора (на фото выделен красным ) теперь что бы вставить вал сектора до упора в крышку, его надо провернуть против часовой стрелки так чтобы он зашел за выступ на крышке вариатора и дожать его до упора.
После того как вы вставили вал сектора до упора, его надо зафиксировать стопорным кольцом (не забудьте поставить упорную шайбу под кольцо и все смазать).
Теперь остается поставить храповик на место, для этого смазываем его ось.
Чтобы вставить храповик на место, надо немного провернуть сектор против часовой стрелки так что бы заваренные зубья (нужны для фиксирования рычага кикстартера) сектора зашли за отверстие оси храповика, мне удобно делать это левой рукой, при установке храповика следите что бы его скоба попала между выступами на крышке вариатора.
Когда будете ставить крышку вариатора на место, не забудьте поставить прокладку, так как без нее возможно зажатие бендикса стартера что может привести к слабому вращению стартера.
Фотоотчет: Обслуживание кикстартера китайского скутера 139QMB (50-80CC)
Пока скутер еще новенький и на деталях кикстартера остается заводская смазка — кикстартер работает исправно: легко и без проскальзований проворачивает двигатель, не скрипит и самое главное — после запуска всегда возвращается на свое место, а не висит соплей.
А как только заводская смазка кончится, детали кикстартера прикипают друг к другу и тут начинаются проблемы: то скрипит, то проскакивает, то на место не возвращается. Думаю такая ситуация знакома многим владельцам китайских скутеров в особенности скутеров оснащаемых двигателями серии 139QMB.
Чтобы избежать подобной ситуации — не реже одного раза в сезон разбирайте кикстартер и смазывайте его детали. Разборка и смазка времени много не занимает, особо сложно там тоже ничего нет, поэтому не ленитесь и вовремя обслуживайте свой и скутер и все технические проблемы будут обходить вас стороной.
Чтобы разобрать и смазать механизм нужно сначала снять крышку вариатора
Потом открутить болтик на заводном рычаге, вытянуть его из рычага и потом только снять сам рычаг
Вал, который нам нужен фиксируется стопорным кольцом. Снимаем кольцо специальным съемником для стопорных колец или мучаемся и снимаем его при помощи пары гвоздей и такой-то матери…
Под кольцом стоит упорная шайба — это очень важный девайс! При разборке не теряйте ее!
Вынимаем из крышки «грибок»
Вынимаем вал с пружиной
Тем места, которыми детали контактировали с крышкой вариатора перед обратной сборкой тщательно отмываем и смазываем. Смазку можно использовать любую, но лучше использовать медную пасту. Если таковой у вас нет — мажьте обычным литолом.
Наносим смазку сначала на вал
Вставляем вал в крышку, заводим пружину
Переворачиваем крышку, укладываем на вал упорную шайбу и фиксируем вал стопорным кольцом
Смазываем ось «грибка»
Отводим зубчатый сектор вала таким образом, чтобы заваренный зуб зашел за «грибок»
Вставляем в крышку «грибок» следя при этом, чтобы его пружинная скоба зашла между двух уступов
На этом наше обслуживание заканчивается. Осталось только установить обратно крышку и одеть на вал заводной рычаг.
Установка кикстартера на скутере 50 кубов
Почему кик стартер заедает на мопеде
Заклинила ножка кик стартера
Костя16
: Только что катался на своем восходе и произошла такая проблема,ехал примерно при скорости 80 км/ч минут 6,потом двиг странно заглох на ходу ну я почти затормозил и воткнул первую скорость но он не зовелся,потом стоял дрынькал сначало не чё не заводился,потом через минут 5 начал заводится но глох через секунд 10,ну короче я пару раз так пробовал заводить и в конце концов заклинила ножка кик стартера,и с толчка тоже не заводится,тупо колесо заднее клинит,помогите пожалуйстя что мне делать?
: ага ножка кик стартера заклинила клинанул движек а не ножка! снимай движек разбери, негодные детали после клина замени, поршневую скорее всего можно уже выкинуть, вот впринцепе и все)) ты разбери и сфоткай фотки на форум, а там мы тебе подскажем.
: Это надо двиг половинить?
: для начала просто поршневую сними, скорее всего она клинанула
The_Lich_King
: У меня тоже кик стартер и колесо было заклинены. Посмотрел поршневую оказывается в цилиндре чуть-чуть ржавчины и немного в коленвале почистил вроде норм стало(Но у меня он просто стоял долго). Так что я думаю изучение поршневой поможет. Возможно что то с подшипниками.
: Я думал мож чё с коробкой,хотел посмотреть,но не смог снять левую крышку с двига
Кик-стартер на двигатель от скутера 157QMJ (150 куб)
Тема сделана для zombiecool в частности и может поможет ещё кому.Попытаюсь объяснить установку и процесс действий максимально подробно, но если что - спарашивай.
на 1 и 2 фотографии ты видишь само устройство.
Итак, как показано на фотографии 3, 4 устанавливаешь эту конструкцию в пазы, после чего на кик-стартере есть штырёк за который ты зацепляешь прижунку и одеваешь на конец вала втулочку - вставляешь всё это дело в паз, осталось самое сложное - тебе нужно прокрутитть пружинку вокруг кик-стартера и зацепить её за то место которое я пометил на фотографии (предварительно открутив держатель) когда будешь прокручивать прижунку придерживай сам кик-стартер, т.к он может вылететь из отверстия и всё придётся начинать заново или ещё хуже - может поломаться втулочка, которую очень сложно найти, после того как зацепил пружинку прикручиваешь держатель и собственно всё готово. Удачи при сборке.
Кикстартер скутера. Основные поломки и их устранение
Не смотря на то, что большинство современных скутеров и мотоциклов оснащены, легким в использовании, электростартером, скутера, на которые установлен кикстартер, обладают рядом неоспоримых преимуществ. Прежде всего, кикстартер, который часто также называют просто «заводной ножкой», позволяет завести скутер даже с полностью разряженной аккумуляторной батарей, не прибегая при этом к методу «толкача». Также кикстартер подстрахует вас при проблемах с электростартером, позволяя своим ходом добраться дамой или до ближайшей ремонтной мастерской.
Но, к сожалению, сам кикстартер также может сломаться во время эксплуатации. Наиболее часто это происходит из-за, неаккуратности самих скутеристов, которые вместо того чтобы нажимать на ножку кикстартера, бьют ее со всей силы. В результате, под такой нагрузкой, ножка просто ломается и ее приходиться менять. Иногда кикстартер выходит из строя из-за некачественного метала. Особенно это касается китайских скутеров. Как правило, ломается либо сама ножка, либо корпус вариатора возле ножки кикстартера.
Последнее, с китайскими, скутерами случается довольно часто. Так как крышка вариатора у них обычно сделана из низкокачественного материала. В результате, вокруг кикстартрера образовываются трещины, особенно часто это происходит с теми, кто любит слишком сильно дергать ножку кикстартера. Конечно, корпус вариатора можно просто заварить, в проблемно месте, но обычно такой ремонт держится не долго, и вскоре трещина вновь себя проявляет. По этому, я рекомендую не мучиться и просто купить новую крышку вариатора. Следует покупать только качественные дорогие крышки, дабы избежать подобных проблем в будущем. Если же вы всё-таки купили оригинальную китайскую крышку вариатора, то для того чтобы не поломать ее снова постарайтесь более спокойно нажимать на ножку кикстартера.
Также, на форумах, скутеристы часто жалуются на то, что ножка кикстартера не возвращается в исходное положение после пуска двигателя. И потому приходиться в ручную каждый раз подымать ножку в надлежащее положение. Важно понимать, что при длительной эксплуатации кикстартер ржавеет и детали пускового механизма изнашиваются, особенно это касается китайских двигателей. Конечно, в таком случае лучше всего приобрести новый кикстартер, но довольно часто старый кикстартер также можно вернуть к жизни. Для этого кикстартер нужно разобрать, тщательно промыть все детали в чистом бензине, а затем обильно смазать. Лучше всего для этого подойдет обычный литол. Если кикстартер работает в сухую, то рычаг может просто зависать из-за трения. Обычно, данной процедуры вполне достаточно для того что бы ножка снова начала возвращаться в исходное положение. Иногда заводная ножка остается в нажатом положении из-за изношенной пружины кикстартера. При эксплуатации пружина может растянуться или потерять жесткость. В таком случае ее следует заменить.
Как бы это банально не звучало, но очень часто причиной проблем с кикстартером становиться его неправильная сборка. По этому, прежде чем паниковать по поводу неисправной заводной ножки, сначала тщательно проверьте сборку кикстартера. Вполне вероятно, что во время последней «интервенции» во внутренности скутера, вы не правильно установили храповик или пружину кикстартера, в результате чего заводная ножка теперь не возвращается в исходное положение. Также важно помнить, что перед тем как снять крышку вариатора необходимо предварительно снять заводную лапку при этом вал кикстартера не должен быть тронут. Довольно часто, начинающее скутеристы, снимают крышку вариатора вместе с валом и заводной ножкой, в результате чего легко может погнуться скоба на возвратной пружине, а также сбиться правильная настройка валов. Как результат, кикстартер у таких скутеристов постоянно работает не так как надо. К счастью, скобу возвратной пружины можно довольно легко выровнять. Вернуть правильную установку валов будет несколько сложнее, но запасшись терпением это тоже можно сделать, не прибегая к помощи платных сервисов.
Также, при интенсивной эксплуатации часто зубцы кикстартера просто стираются и трескаються. Это неизбежно приведет к проскальзыванию ножки при попытке завести скутер. В результате пустить двигатель может быть довольно проблематично. Если вы не хотите приобретать новый кикстартер, то зубцы и ножку можно просто заварить. Если всё правильно сделать, то проблему с проскальзыванием это решит.
Как уже говорилось выше, кикстартер будет служить намного дольше, если с ним правильно обращаться. Для этого запомните два простых правила. Первое, при пуске двигателя не бейте кикстартер, а резко нажимайте на него. При ударе вся энергия высвобождается в одной точке, а при нажиме она плавно распределяется по всей длине хода ножки кикстартера. Второе, для того чтобы добиться нажима, а не удара, помните что ваша ступня должна все время соприкасаться с ножкой кикстартера. Соблюдение этих двух правил значительно продлит жизнь кикстартеру вашего скутера.
Китайский 4т скутер 139qmb
Доброго времени суток. Всем известна такая проблема как к сломанный кикстартер китайского скутера, а при отсутствии аккумулятора кикстартер является единственным способом запустить скутер и когда он не работает это создает определенные трудности.

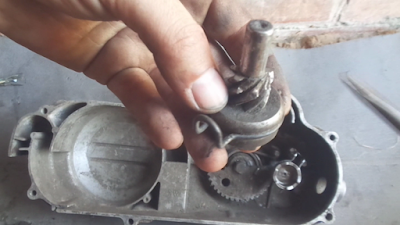

Первопричиной выхода со строя кикстартера в первую очередь является износ втулки сектора приводной шестерни. Эта втулка имеется в продаже. Выглядит она вот так:
 |
| Втулка сектора кикстартера скутера |
Так же в комплекте идёт стопорное кольцо втулка имеет следующие размеры наружный диаметр втулки составляет 18 миллиметров высота втулки 21 миллиметр внутренний диаметр составляет 13,7 миллиметров также следом за втулкой приводного сектора шестерни изнашивается посадочное место храповика вот здесь
 |

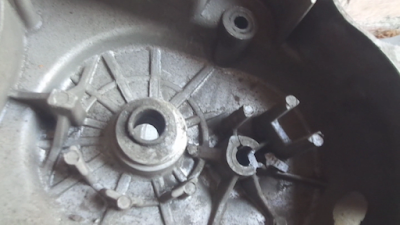

| Крышка вариатора с разбитым посадочным местом храповика |

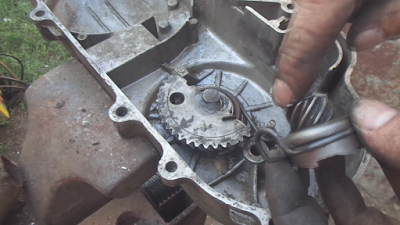

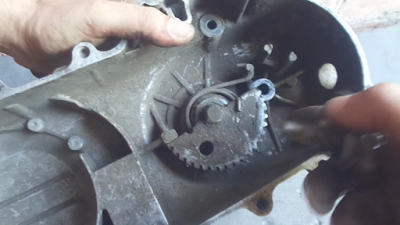

происходит износ, появляется люфт, и в паре с люфтом этого сектора приводной шестерни и люфт храповика приводят к тому, что приводная шестерня полу сектора и зубья храповика клинят между собой. Это в свою очередь приводит к таким вот последствиям: сломанным зубам шестерни храповика. Также ломаются изнашиваются зубы на секторе приводной шестерни kickstarter'а.
Чтобы этого избежать, нужно вовремя менять втулку приводного сектора шестерни или иначе говоря втулку вала лапки кикстартера. Втулку приводного сектора шестерни найти в продаже можно, а вот что касается разбитого посадочного места храповика, то здесь уже ситуация обстоит сложнее. Если здесь действительно место разбито, то замена втулки приводного сектора шестерней не поможет. Кикстартер по-прежнему будет клинить. Что же делать? Самый простой способ это заменить крышку вариатора, при этом уделите внимание: существуют как бы старые, крепкие крышки и современные более удешевленные, с тонкой стенкой. Поэтому обращайте внимание при выборе крышки. Лучше купить б\у, но в хорошем состоянии. Так как раньше крышки были более качественной нежели сейчас. Вот пример того что произошло абсолютное разрушения посадочного места храповика. Здесь уже особо ничего не сделаешь.

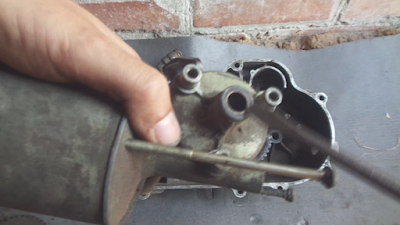

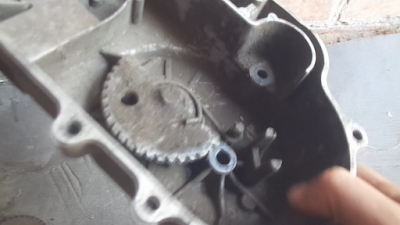

А это старая крышка более качественная, но здесь как мы видим просто большая выработка посадочного места. Единственное что здесь можно сделать это завтулить это посадочное место.
Но втулок, специальных, для этой цели в продаже нет. Нужно действовать методом подбора. Можно подобрать втулку с автомобильного стартера, каталожный номер втулки AS-PL SBU9036. Мне же в моем городе приобрести такую втулку не удалось, но я нашел выход в другом. Здесь мне помог двигатель привода дворников от жигулей. Причем случайным образом, здесь вот имеется втулка на выходном валу, и она как нельзя кстати подходит к нашему храповику.
Можно сказать идеально, они созданы друг для друга. Осталось достать отсюда втулку и попробовать как-то установить в посадочное место в крышке вариатора. Предварительно его расширю немножко.

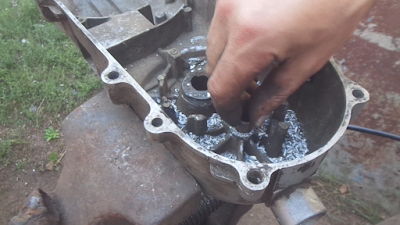

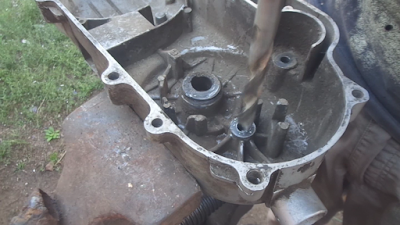

Наружный диаметр втулки 13 миллиметров чтобы завтулить посадочное место храповика необходимо рассверлить его сверлом на 13. В процессе рассверливания, стараемся держать сверло максимально ровно, чтобы оно не уходило в сторону. При покупке запчастей, следует обратить внимание на то, что храповики бывают двух видов на 7 зубов и на 8, к каждому из этих храповиков также имеется свой тип сектора приводной шестерни.
Кикстартер скутера. Основные поломки и их устранение
Не смотря на то, что большинство современных скутеров и мотоциклов оснащены, легким в использовании, электростартером, скутера, на которые установлен кикстартер, обладают рядом неоспоримых преимуществ. Прежде всего, кикстартер, который часто также называют просто «заводной ножкой», позволяет завести скутер даже с полностью разряженной аккумуляторной батарей, не прибегая при этом к методу «толкача». Также кикстартер подстрахует вас при проблемах с электростартером, позволяя своим ходом добраться дамой или до ближайшей ремонтной мастерской.
Но, к сожалению, сам кикстартер также может сломаться во время эксплуатации. Наиболее часто это происходит из-за, неаккуратности самих скутеристов, которые вместо того чтобы нажимать на ножку кикстартера, бьют ее со всей силы. В результате, под такой нагрузкой, ножка просто ломается и ее приходиться менять. Иногда кикстартер выходит из строя из-за некачественного метала. Особенно это касается китайских скутеров. Как правило, ломается либо сама ножка, либо корпус вариатора возле ножки кикстартера.
Последнее, с китайскими, скутерами случается довольно часто. Так как крышка вариатора у них обычно сделана из низкокачественного материала. В результате, вокруг кикстартрера образовываются трещины, особенно часто это происходит с теми, кто любит слишком сильно дергать ножку кикстартера. Конечно, корпус вариатора можно просто заварить, в проблемно месте, но обычно такой ремонт держится не долго, и вскоре трещина вновь себя проявляет. По этому, я рекомендую не мучиться и просто купить новую крышку вариатора. Следует покупать только качественные дорогие крышки, дабы избежать подобных проблем в будущем. Если же вы всё-таки купили оригинальную китайскую крышку вариатора, то для того чтобы не поломать ее снова постарайтесь более спокойно нажимать на ножку кикстартера.
Также, на форумах, скутеристы часто жалуются на то, что ножка кикстартера не возвращается в исходное положение после пуска двигателя. И потому приходиться в ручную каждый раз подымать ножку в надлежащее положение. Важно понимать, что при длительной эксплуатации кикстартер ржавеет и детали пускового механизма изнашиваются, особенно это касается китайских двигателей. Конечно, в таком случае лучше всего приобрести новый кикстартер, но довольно часто старый кикстартер также можно вернуть к жизни. Для этого кикстартер нужно разобрать, тщательно промыть все детали в чистом бензине, а затем обильно смазать. Лучше всего для этого подойдет обычный литол. Если кикстартер работает в сухую, то рычаг может просто зависать из-за трения. Обычно, данной процедуры вполне достаточно для того что бы ножка снова начала возвращаться в исходное положение. Иногда заводная ножка остается в нажатом положении из-за изношенной пружины кикстартера. При эксплуатации пружина может растянуться или потерять жесткость. В таком случае ее следует заменить.
Как бы это банально не звучало, но очень часто причиной проблем с кикстартером становиться его неправильная сборка. По этому, прежде чем паниковать по поводу неисправной заводной ножки, сначала тщательно проверьте сборку кикстартера. Вполне вероятно, что во время последней «интервенции» во внутренности скутера, вы не правильно установили храповик или пружину кикстартера, в результате чего заводная ножка теперь не возвращается в исходное положение. Также важно помнить, что перед тем как снять крышку вариатора необходимо предварительно снять заводную лапку при этом вал кикстартера не должен быть тронут. Довольно часто, начинающее скутеристы, снимают крышку вариатора вместе с валом и заводной ножкой, в результате чего легко может погнуться скоба на возвратной пружине, а также сбиться правильная настройка валов. Как результат, кикстартер у таких скутеристов постоянно работает не так как надо. К счастью, скобу возвратной пружины можно довольно легко выровнять. Вернуть правильную установку валов будет несколько сложнее, но запасшись терпением это тоже можно сделать, не прибегая к помощи платных сервисов.
Также, при интенсивной эксплуатации часто зубцы кикстартера просто стираются и трескаються. Это неизбежно приведет к проскальзыванию ножки при попытке завести скутер. В результате пустить двигатель может быть довольно проблематично. Если вы не хотите приобретать новый кикстартер, то зубцы и ножку можно просто заварить. Если всё правильно сделать, то проблему с проскальзыванием это решит.
Как уже говорилось выше, кикстартер будет служить намного дольше, если с ним правильно обращаться. Для этого запомните два простых правила. Первое, при пуске двигателя не бейте кикстартер, а резко нажимайте на него. При ударе вся энергия высвобождается в одной точке, а при нажиме она плавно распределяется по всей длине хода ножки кикстартера. Второе, для того чтобы добиться нажима, а не удара, помните что ваша ступня должна все время соприкасаться с ножкой кикстартера. Соблюдение этих двух правил значительно продлит жизнь кикстартеру вашего скутера.
Фотоотчет: Обслуживание кикстартера китайского скутера 139QMB (50-80CC)
А как только заводская смазка кончится, детали кикстартера прикипают друг к другу и тут начинаются проблемы: то скрипит, то проскакивает, то на место не возвращается. Думаю такая ситуация знакома многим владельцам китайских скутеров в особенности скутеров оснащаемых двигателями серии 139QMB.
Чтобы разобрать и смазать механизм нужно сначала снять крышку вариатора
Потом открутить болтик на заводном рычаге, вытянуть его из рычага и потом только снять сам рычаг
Вынимаем вал с пружиной
Наносим смазку сначала на вал
Вставляем вал в крышку, заводим пружину
Переворачиваем крышку, укладываем на вал упорную шайбу и фиксируем вал стопорным кольцом
На этом наше обслуживание заканчивается. Осталось только установить обратно крышку и одеть на вал заводной рычаг.
