Главная → Ремонт → 150 сс → Кузов → Ремонт и разборка задней оси на квадроцикле 150сс.

Конечно, в первую очередь сказывается качество металла, из которого изготовлен сам узел в целом и его комплектующие. Да и эксплуатация квадроцикла чаше всего идет с перегрузками в районе заднего багажника из-за присутствия на нем второго пассажира или наличия походного баула. Также сказываются прыжки, на которые в принципе квадроцикл данной кубатуры не рассчитан, но хочется же, черт побери. Раз хочется, давайте чинить.

Как определить поломку?

В районе задней оси раздаются стуки, скрежет или скрип, подклинивает задние колеса, появляется люфт задней оси, при движении заднюю часть квадроцикла начинает заносить в сторону.

Наиболее частыми поломками, которые, так или иначе, связаны с задней осью, можно считать:

Вышедшие из строя или выдавленные сальники;
Развалившиеся подшипники и пыльники;
Разбитые шлицы на ступицах;
Погнутая или вовсе сломанная задняя ось;

Вот несколько фотографии, на которых отчетливо видны некоторые из вышеперечисленных поломок:

Сломанная задняя ось.

Разбито посадочное место оси.

Развалившаяся обойма подшипника.

Разбираем заднюю ось.

Квадроцикл можно поднять с помощью домкрата или подложить деревянные чурки.

Теперь можно приступать к ремонту или замене того или иного комплектующего задней оси.

Подшипники выбить несложно, главное, при сборке промыть бензином или поменять пыльники, не забывая обильно смазать литолом или любой подходящей смазкой подшипники.

Также при сборке ни в коем случае нельзя перетягивать подшипники. Если распорная втулка будет меньше, чем расстояние между внешними посадочными местами, то при сильной затяжке гаек подшипники быстро выйдут из строя.

Сборка производится в обратном порядке.

Как видите, разобрать заднюю ось совсем не сложно, и вы вполне сможете сделать это самостоятельно. Больше проблем возникает с наличием запасных частей, но и эта проблема решаема. Пыльники, подшипники, сальники можно подобрать в авто-магазинах. Если ось выпрямляем, если она сломалась пополам, то вам нужно идти в магазин за новой или к токарю. Ну, а о ремонте шлицов на ступице мы поговорим в следующей статье.

Ремонт и настройка ATV150

По причине того, что эксплуатацию квадроцикла сложно назвать очень бережной, в силу ряда объективных причин, решил выложить ссылки на наиболее полное и профессиональное обсуждение ремонта и решения насущных проблем по ремонту и настройке ATV150

Рулевой механизм
Как сделать сход-развал
Старый рулевой механизм заменяем на новый рулевой (самодельный) механизм 1 2 3 4 5
Рулевая тяга с наконечниками (самопал) 1 2

Колеса + Тормоза
В:Я поменял колеса на большие, только теперь я не могу заехать в горку, в чем проблема?
О:При увеличении размера колеса, необходимо менять передаточные числа в звездах. Читай тему про переделку звезд.

Фотоотчет: Разборка двигателя QJ1E40QMB квадроцикла Stels ATV 50

квадроцикл Stels ATV 50

Снимаем облицовку и вынимаем из рамы двигатель.

Подготавливаем подходящею поверхность для ремонта и укладываем на нее двигатель. Откручиваем декоративную накладку крышки вариатора и только потом саму крышку вариатора. Под декоративной крышкой спрятан болт крепящий крышку вариатора, так что пока вы его не открутите толку не будет.

Переворачиваем двигатель ревес-редуктором вверх и заливаем в отверстие оси керосин или другую проникающею жидкость, после чего оставляем двигатель в таком положении на несколько часов. Данный узел очень подвержен коррозии, поэтому в большинстве случаев гайка оси как и сама ось корродируют и намертво прикипают друг к другу, керосин в таких случаях очень помогает.

Фиксируем ведущею звездочку с помощью съемника вставляем торцовый ключ в отверстие оси и отворачиваем гайку (резьба правая).

Штифты съемника идеально ложатся на зубья звездочки тем самым жестко фиксируя ее от проворачивания.

Гайка как и говорилось выше сильно корродировала, чтобы избежать проблем с коррозией при обратной сборке на все детали подверженные коррозии желательно нанести медную смазку.

Откручиваем болты на крышке реверс-редуктора и с разных сторон подеваем большой отверткой крышку, для этой цели на крышке и корпусе реверс-редуктора есть специальные приливы между которыми можно вставить отвертку и немного поддеть крышку.

Вынимаем из корпуса промежуточные шестерни.

Специальными щипцами извлекаем стопорное кольцо и снимаем корпус реверс-редуктора с оси.

Снимаем стопорное кольцо и разъединяем звездочку и вал.

Снимаем ротор генератора затем снимаем статор генератора за которым находится масляный насос. Работа по снятию ротора генератора подробно описана в статье: Фотоотчет: Снимаем генератор скутера самодельным съемником

Сразу же чтобы не потерять, снимаем шпонку ротора генератора с цапфы коленчатого вала и убираем ее куда нибудь по дальше.

Аккуратно снимаем прокладку за которой находится привод маслонасоса.

Снимаем стопорное кольцо с цапфы коленчатого вала.

Вставляем под шестерню привода маслонасоса отвертку с плоским шлицом и аккуратно подеваем шестерню снизу, затем проворачиваем коленчатый вал на 180 градусов, снова вставляем под шестерню отвертку и также аккуратно немного поддеваем ее. И так постепенно, проворачивая коленчатый вал и поддевая раз за разом шестерню, в итоге снимаем ее с вала.

Шестерня привода маслонасоса оказалась в очень хорошем состоянии и замены не требует.

Откручиваем болт и снимаем скобу.

Сразу же вынимаем штифт из цапфы коленчатого вала и убираем его куда нибудь по дальше.

Снимаем последнее стопорное кольцо.

Откручиваем гайки и снимаем головку.

Вынимаем из бобышки поршня стопорное кольцо, выталкиваем поршневой палец, снимаем поршень с шатуна, вынимаем сепаратор и убираем его куда нибудь по дальше.

Поршневая группа проверку не прошла, поэтому подлежит замене.

Выкручиваем болты и снимаем впускной коллектор затем лепестковый клапан. Лепестковый клапан в идеальном состоянии, поэтому менять его нет необходимости.

Откручиваем два болта крепящие скобу промежуточной шестерни стартера и снимаем ее.

Снимаем упорную шайбу с оси промежуточной шестерни.

Снимаем с оси промежуточную шестерню, за шестерней есть еще одна упорная шайба не потеряйте ее.

Снимаем с цапфы коленчатого вала корпус обгонной муфты.

Снимаем шестерню обгонной муфты.

Аккуратно снимаем сепаратор.

Снимаем упорную шайбу.

Снимаем с цапфы распорную втулку.

Все детали обгонной муфты в хорошем состоянии и замены или ремонта не требуют.

Выкручиваем болты стягивающие картер. Болты на этом двигателе удалось выкрутить только с помощью ударной отвертки, настолько сильно они корродировали. Посмотрите как сильно изъеден коррозией болт, в таких случаях ударная отвертка очень выручает, без нее выкрутить такие болты будет намного сложнее.

Равномерно со всех сторон обстукиваем киянкой картер двигателя пока его половинки полностью не разойдутся.

Коленчатый вал оказался в отличном состоянии, чего не скажешь про коренные подшипники которые придется заменить из-за сильного износа.

Как снять генератор с квадроцикла 150 куб

Как снять двигатель с рамы скутера

Ставим скутер на центральную подставку, или в зависимости от модели скутера-снимаем нижний пластиковый поддон и подставляем под раму какой нибудь ящик.

Снимаем сиденье и подседельную емкость, снимаем трубку с сапуна, при необходимости снимаем и воздушный фильтр, откручиваем задние амортизаторы, в зависимости от модели скутера не всегда возникает необходимости снимать амортизаторы полностью, в моем случае я просто откручу нижние болты и подвяжу проволокой их к заднему брызговику.

На некоторых моделях скутеров, при снятия двигателя приходится дополнительно снимать задний брызговик.

Отсоединяем свечной колпачок, снимаем полностью карбюратор вместе с впускным коллектором, не забываем при этом закрыть впускной канал в головке.

Как потом подключить карбюратор к скутеру подробно написано в статье: Как поставить карбюратор на двигатель скутера

Откручиваем провод от стартера.

Откручиваем клемму массы от двигателя (отмечено стрелкой)

Разнимаем штекеры и отводим жгут куда нибудь подальше.

Снимаем трос заднего тормоза.

Или задний тормозной суппорт.

Как снимается суппорт написано в статье: Замена тормозных колодок скутера

Не забываем снять хомут тормозного шланга (отмечен стрелкой).

Откручиваем гайку на оси.

Одной рукой придерживаем двигатель снизу, второй рукой вынимаем ось.

Выкатываем двигатель полностью из рамы.

Админ

Ремонт кикстартера на китайском скутере с двигателем 139QMB

Фотоотчет: Установка поршневой на двухтакный двигатель скутера

Ремонт Gogzilla-150

Если все вышеперечисленные системы исправно работают, то переходим непосредственно к двигателю . Нам необходимо измерить компрессию в цилиндре. Это можно сделать при помощи автомобильного компрессометра. Минимальная компрессия в цилиндре четырёхтактного 150 ти кубового квадроцикла должна быть не ниже 7 атмосфер. Если стрелка компрессометра не поднялась до цифры 7 или вообще не сдвинулась с места, можно смело готовится к разборке двигателя, точнее к демонтажу ГБЦ. Квадроциклы с объёмом 150 кубов идут обычно с принудительным воздушным охлаждением, так что снять головку цилиндра не представляет никаких проблем. Первым делом снимаем карбюратор, предварительно отключив от него все подключенные трубки, тросик газа и провод электроклапана. Далее выкручиваем гайки крепления выпускного коллектора и отсоединяем глушитель от цилиндра. Когда навесное оборудование демонтировано, можно снимать пластиковую обшивку с двигателя (кожух). Следующий этап- разборка ГБЦ. Снимаем крышку головки и переходим к цепи ГРМ. Необходимо демонтировать натяжитель цепи находящийся на левой стороне двигателя квадроцикла, иначе цепь невозможно снять со звездочки вала ГРМ. Ну что переходим к снятию распредвала , он крепится четырьмя гайками. Выкрутив их, можно снимать вал ГРМ и соответственно цепь со звёздочки. Рекомендуем прежде чем снимать вал, выставить поршень в верней мёртвой точке , соответственно все метки на звёздочке ГРМ и роторе должны соответствовать своему положению выставленные заводом изготовителем. Это делается для того что бы при сборке правильно установить распредвал на место. Сняв цепь со звёздочки, привяжите кусочком медной проволки или стяжкой так что бы цепь не упала в двигатель и достать её тогда будет очень сложно. Ну вот после того как всё откручено, можно вытягивать головку вперёд, отсоединяя её от цилиндра. Не на всех моделях ATV

Ремонт Stels Dinli 600

Несвоевременная замена порванного пыльника шруса на любом квадроцикле обязательно приводит к поломке шруса и его обязательной замене. Сам по себе шрус на квадроцикле работает с достаточно большим ресурсом. Преждевременный выход из строя шруса, это проникшая вода, пыль, грязь внутрь пыльника. Ремонт самого шруса невозможен, остаётся только его снять с привода и заменить на новый. Процесс замены внешней гранаты на квадроцикле Stels Dinli 600/700, выглядит следующим образом. Читать далее →

Настройка карбюратора Stels Leopard 600

У многих карбюраторных квадроциклов неважно китайский он или японский или ещё какой, начинается одна и та же проблема с заливанием свечи зажигания . Двигатель вроде работает хорошо, но периодически квадр не заводится пока не поменяешь свечу на новую. Далее новая свеча может отходить 50-100 км. и история повторяется. На примере квадроцикла Stels Leopard 600 мы расскажем как решить эту проблему. Читать далее →

Замена пыльника шруса на квадроцикле

При замене пыльника внутренней гранаты на квадроцикле, необходимо выдернуть ШРУС из редуктора, но бывают случаи, что ШРУС не выходит из за стопорного кольца, которое никак не хочет сжиматься и дать гранате выйти из зацепления с редуктором. В этом случае есть 2 способа облегчить его замену. Можно снять рычаги и др. элементы со ступицы колеса и сбить внешний ШРУС, а уже после этого можно снимать пыльник внутренней гранаты. Но есть способ сделать ещё проще. Читать далее →

Не включается полный привод CFMOTO 500A

Ремонт сервопривода переднего моста на квадроцикле CFMOTO 500A

Что бы включить полный привод на квадроцикле CFMOTO 500, необходимо нажать кнопку на левом пульте управления на руле. Далее питание идет через промежуточное реле к сервоприводу включения переднего моста на квадроцикле CFMOTO 500. Электро моторчик сервопривода начинает работать и через редуктор приводит в движение гребёнку установленную непосредственно в редукторе переднего моста квадроцикла. Гребёнка переводит сателлиты в положение 4WD, 2WD, и блокировка дифференциала.

Обзор квадроцикла за 40 000 рублей для мальчика в 32 года

Помните тот пост, в котором был вот этот квадр? Будет интересно тем, кто думает за квадрик, но бабла немного, а ездить хочется.

Мне его подарила жинка моя любимая на 23 февраля. Стоил он 40 000 рублей, из которых 2800 был новый аккумулятор. Привезла она его нежданчиком, "угнала" у нашего знакомого!

Вкратце: квадроцикл с документами вида паспорт самоходной техники (или как он там, аналог ПТС), Vento GRAND 150cc (150 кубов). Весит 150 кг, грузоподъемность тоже 150 кг, привод только задний, коробка вариатор 1 задняя + нейтраль + 1 передняя. На фот выше всё выглядит очень хорошо, но есть огрехи, которые устраняются и квадр едет месить грязь в поля.

Огрехи: резина, электрика.

Резина ещё родная стоит, слева спереди лысая (видимо ушёл развал) сзади вся в проколах. Один баллон треснул и спускал, временно воткнули туда камеру от ОКИ (12 радиус когда колесо 8 радиуса).

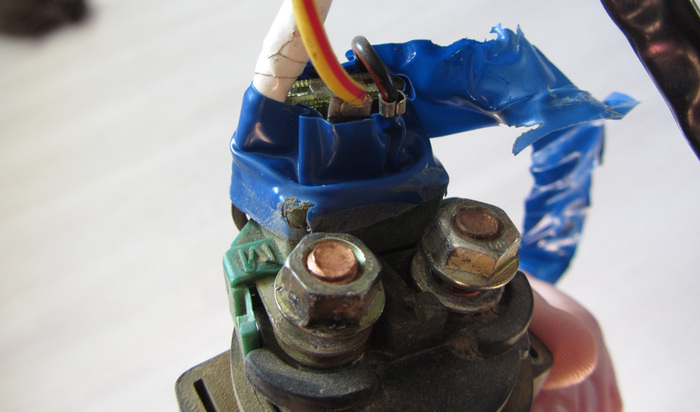

Электрика - проводка вся целая с виду, не работает переключатель на руле. Но тут проводка то, пара проводов, катушка и стартёр. Временно сделал отдельную кнопку стартера и провёл ревизию реле зажигания.

Остальное всё вроде работает. Коробка переключается, правда на заднюю скорость задумчиво, двигатель тянет, ни откуда не течёт. Спереди оказались дисковые тормоза, что редкость для подростковых квадроциклов. Аморты живые, не сопливятся.

Конечно это не квадроцикл за > 200 000 рублей б.у. с полным приводом, двумя местами и проходимостью танка. Но свои бабосы он отрабатывает. У кого какие вопросы спрашивайте. Я впервые сел за квадроцикл в свои 32 годика, в том году приобщился к мотоциклам. До этого даже пассажиром не ездил!

П.С. Кому не нравится слово "мальчик" в заглавии темы, идите лесом, я в душе ещё пацан!

Шлем, мотоботы, наколенники всё это есть, не одевалось для пробной поездки. Запилил видос краткий, кому интересно, можете глянуть. Чукча не писатель, вышло вот так. Сломается, починим. При участии немчуры ЧАРЫ!

53 комментария к « Как снять двигатель с рамы скутера »

Евгений :

Я конечно дико извиняюсь, но это что, скутер с двумя тормозами, дисковым и барабанным ?
Фиксатор можно и не использовать, главное силу при крепеже двигателя не приминять, все таки сайлентблоки ведь. Почувствовали усилие, дальше не крутите, сила здесь не нужна.
Кстати, а почему так мало комментариев на сайте ? Сайт то кто-нибудь смотрит(посещает) ?

Евгений :

Я имею ввиду что на фото у заднего колеса сразу два тормаза нимают(дисковый и барабанный) .

Отличный сайт? Так и продолжайте я у вас постоялец.

Сергей, всегда рады вас видеть на сайте. Заходите по чаще, скоро на сайт будет добавлено большое количество материала, в том числе и по ремонту. Сейчас правда, есть небольшие технические проблемы с сайтом, но в скором времени постараюсь их устранить.

Андрей :

Спасибо большое за информацию.
Может подскажите что может быть?
Еду на скутере , он вдруг не с того ни с сего начал юзом тормозить и заглох. Крутишь стартером, звук какбудто железо друг об друга трёться, и поршня помойму не двигается. Посоветуйте что нибудь!

евгений :

вопрос по поводу выпресовки сайлентблока. как я понимаю уши в которых стоят блоки дюралевые и их легко сломать. то есть лучше использовать импровизированный сьемник. у меня движек такой же как на фото 157QMJ и если не сложно то подскажите пожалуйста какого размера блоки следует приобрести? вообще сайт очень познавателен. много нового для себя тут узнал. если выложите статью как выпресовать подшипники из заднего колеса то будет просто великолепно.

Андрей :

Снял крышку вариатора, заднний редуктор двигается, каленвал тоже, вентилятор на генераторе также. Снял головку блока цилиндров цепь норм, кручу каленвал, цепь и клапана не двигаются, завтра буду дальше лезть.

Андрей :

Снял головку блока цилиндра, и ужаснулся Она вся в нагаре, и свеча как будто приварена, следствие богатой смеси . Скажите пожалуйста, головке всё, отжила?
Поршень вроде норм, только цепь почемуто не двигается. Какая этому может быть причина?
Заранее спасибо.

Андрей :

Шатун не мог, я коленвал кручу поршня двигается, а цепь недвигается. На головке в принцепе нагар можно убрать, только ,выпускной клапан весь чёрный.

А цепь случаем с звездочки не слетела?

Андрей :

Если в головке блока цилиндров, то нет я её сам снял, или когда стояла серовно каленвал крутится а цепь нет

Андрей :

Незнаю, как туда хоть долезть?

Андрей :

Спасибо, завтра утром гляну . Потом отпишусь благодарностью или вопросом.

Андрей :

Да , спасибо, вы правы , просто слетела цепь, её зажало между стенкой и звздочкой. Подскажите пожалуйста как её теперь надеть?
Да и я заметил, что на каленвале есть две звёздочки, я думаю надо надевать на крайнюю правую?

Андрей :

Спасибо, но как мне её вынуть из места где она застряла?

Андрей :

Это что теперь движок колоть?

Да, желательно разобрать двигатель и заменить цепь на новую. Я бы так и сделал, потому что цепь скорей всего искривилась и будет постоянно слетать с звездочки.

Андрей :

Спасибо, а чем можно очистить внутреннюю сторону головги блока цилиндров?

Андрей :

А с разбором двигателя у меня туговато, нету специальных приспособлений.

А у Вас какой двигатель? Если 139QMB или 157QMJ, то для их ремонта приспособления не очень то и нужны,за исключением съемника генератора.

Андрей :

Извините, но если честно то я незнаю, могу сказать что 80куб на нем

Где? Что-то я не понял, что Вы имеете ввиду по объемом?

Евгений : Андрей :

Спасибо вам всем за помощь, цеп надел без всяких разборок.
Сосед вооружившись отвёрткой и пальцев , надел цепь на место, сегодня вечером буду ставить мотор и заводить

Андрей :

Админ:
цепь то мы надели, но теперь не заводиться, сперва искры небыло, но потом провод поправил, появилась.Кручу стартером. вдруг он перестал, и нажимаешь, звук такой- тк., нажимаешь, опять тк и всё.да и както с кикстартера подругому
звук идёт

Андрей :

Админ: Да и чем можно свечу на скутере выкрутить если нет специального ключа

Андрей :

Попробуйте, авось заведется.

Евгений :

Андрей, а вы будете так постоянно прыскать бензин из шприца в цилиндр ? Лучше ищите неисправность, а прыскать куда то бензин, это только временно.

Андрей :

@ Админ:
Пробовал кик стартером, дернулся и всё, и что меня удивило ,пошёл дымок из карба. Я думаю проблема в том что непоступает смесь в цилиндр. Вынимаю свечу сухая, но когда выжимешь ручку газа до упора несколько раз идёт впрыск, но при попытке завести бензин не поступает в цилиндр , а вытекает в воздухан. Что можете посоветовать?

Замена сальника помпы CFMOTO 500A

Течь антифриза с левой стороны двигателя CFMOTO 500A

Многие владельцы китайских квадроциклов при обнаружении небольшой лужи антифриза под квадроциклом думают, что жидкость вытекает из под соединений шлангов системы охлаждения, прокладки, радиатора и.т.д. Но не всегда бывает именно так. Что бы определить точное место протекания охлаждающей жидкости необходимо для начала снять защиту днища. Далее, осмотреть радиатор, шланги, соединения, насос системы охлаждения (помпу). Если в этих местах проблем нет, обратите внимание на насос системы охлаждения. Читать далее →

Dingo 110 замена сальников

Течёт масло из под левой крышки Irbis Dingo 110

На снегоходах Irbis Dingo 110 устанавливают всем хорошо известные моторы 152FMI , с четырёхтактным двигателем и автоматическим сцеплением . Мотор в своё время был слизан Китайцами с Honda Kub. В начале своей деятельности Китайские производители мототехники устанавливали эти движки на детские квадроциклы и чопперы с автоматическим сцеплением. Далее уже временем проверенный движок начали комплектовать снегоходы марки Irbis Dingo 110-125. Читать далее →

Irbis Dindo 150 не развивает обороты

Течь масла из редуктора Irbis Dindo T150

Течь масла из редуктора в снегоходе Irbis Dindo T150

На снегоходы Irbis Dingo T150 устанавливают практически те же моторы ( 1P57) что и на 150 ти кубовые квадроциклы с вариаторной коробкой. Мотор довольно известный и в целом не плохой. Правда всем известные Китайские недоработки доставляют владельцам снегоходов Irbis 150 не мало проблем. Читать далее →

Замена поршневых колец Sagitta Orso 200

Ремонт ЦПГ Sagitta Orso 200

Ресурс поршневых колец на квадроцикле Sagitta Orso 200 составляет примерно 7-9 тыс. пробега. Правда дымить движок начинает ещё раньше, где то после 5-ти тысяч. Компрессия в районе 9-ти атмосфер, но сизый дым с запахом перегоревшего масла уже заметно идёт из выхлопной трубы. Если на этом этапе не заменить кольца, а так же маслосъёмные колпачки, в ЦПГ и головке цилиндра начнёт собираться нагар со всеми вытекающими последствиями. Читать далее →

Замена генератора на ATV STELS 500K

Проверить, работает ли генератор на квадроцикле довольно просто. Для этого нужно завести двигатель мотовездехода и подключить к клеммам аккумуляторной батареи вольтметр. При работающем двигателе квадроцикла, прибор должен показывать 13-15 вольт. В зависимости от разряженности аккумулятора. При нажатии на рычаг дроссельной заслонки ATV, данные на шкале вольтметра должны меняться в большую сторону. Далее глушим двигатель. В этот момент показания вольтметра должны снизится: 12- 12.7 вольт. Выполнив такую проверку, будет ясно работает генератор на квадроцикле или нет. Если зарядка на аккумулятор поступает, значит всё в порядке, а если нет, то нужно дальше разбираться, начиная с проверки генератора. Для этого необходимо отключить соединительный разъём от генератора (три жёлтых провода). Далее подключаем мультиметр в режим измерения сопротивления: примерно 200 ом. Измеряем сопротивление катушек статора генератора между фазами, сопротивление должно быть примерно 1.5 ом. Если на какой-то из фаз сопротивление не соответствует выше написанному, статор подлежит замене.

Чтобы снять генератор, Вам потребуется специальный съёмник ротора. Для начала необходимо демонтировать пластик передний, чтобы был доступ к двигателю квадроцикла. Далее откручиваем тягу переключения передач, так как она мешает снятию правой крышки двигателя. Когда вышеперечисленные элементы сняты, можно приступать к разборке генератора.

Снимаем правую крышку двигателя квадроцикла.

С помощью пневмопистолета выкручиваем гайку крепления ротора.

Устанавливаем съёмник генератора и демонтируем ротор. Перед Вами статор который крепится тремя болтами к двигателю. Выкручиваем эти винты и 2 винта крепления жгута электропроводки. Остаётся выкрутить винты крепления датчика Холла. На этом работа по снятию генератора завершена.

После можно приступать к установке нового генератора на двигатель квадроцикла. Все инструменты остаются те же, кроме съёмника генератора: он Вам уже не потребуется. При установке правой крышки двигателя необходимо обязательно поставить новую прокладку, а в случае отсутствия таковой, обязательно промажьте герметиком соединяемые поверхности, иначе влага будет проникать под крышку.

CFMOTO X6 ремонт двигателя

Капитальный ремонт двигателя CFMOTO X6

UTV Stels 700 Hisun ремонт двигателя

Если вовремя не подтянуть ослабленную гайку на квадроцикле можно попасть на дорогостоящий ремонт, особенно если это крепление двигателя или другого силового агрегата. В нашем случае у UTV Stels 700 Hisun, были ослаблены гайки крепления двигателя, что привело к сильному биению в местах крепления мотора к раме. В итоге на одном из креплений по блоку двигателя Stels 700H пошла трещина. Далее при запуске мотора, по трещине погнало масло. Читать далее →

Ремонт блока аргоном

Ремонт блока квадроцикла при помощи сварки аргон

Часто бывает так, когда в двигателе квадроцикла обламывает зубья шестерней. Далее по инерции пока движок работает, эти металлические элементы забиваются между алюминиевым блоком и шестеренками. Иногда в блоке двигателя квадроцикла образовывается только трещина, а иногда выламывает целый кусок алюминиевого блока. Блок двигателя на квадроцикле весьма дорогостоящая запчасть и не всегда его можно купить, даже под заказ. В этом случае нам на помощь приходит замечательная вещь- Аргон. Читать далее →

ATV Kumco 250 MXU ремонт электрики

Квадроциклы Kumco достаточно надёжная техника, если выполнять все требования прописанные заводом изготовителем, правильно эксплуатировать, то проблемы с этим квадриком вряд ли возникнут.Причина по которой квадроцикл Kumco 250 MXU попал на ремонт в мотосервис была очень простой. Разряженный аккумулятор не позволил запустить двигатель и хозяин прибегнул к помощи зарядно-пускового устройства. Квадроцикл завёлся, но при этом сгорело реле регулятор напряжения.

Ремонт двигателя Yamaha Grizzly 660

Из двигателя ATV Yamaha Grizzly 660 погнало масло в районе ГБЦ. На этом моторе между крышкой головки и ГБЦ не устанавливается прокладка, это место мажется герметиком. В нашем случае, от времени герметик потерял свои свойства и при запуске двигателя моторное масло под давлением маслонасоса стало вытекать из под крышки головки. Так как масло вытекало из воздушного канала в районе свечи зажигания, без снятия головки не возможно было определить в каком месте проблема. Читать далее →

Предохранители — для чего нужны, как проверить, как заменить

Предохранители защищают электрические цепи автомобиля от чрезмерного тока (перегрузки). Без предохранителя…

Замена цепи ГРМ UTV CFMOTO Z 6

Как снять двигатель с квадроцикла 150 кубов

Тенденции

Показать предыдущие 2 года назад

Увеличение объёма мотоциклетного двигателя с 50 кубов до 110. Из 139FMB в 152FMH. Часть 2

Да, я изменил заголовок с верным указанием модели двигателя. Ведь работы происходили больше года назад, и банально уже не помню таких мелочей, а гуглинг вывел меня на, как оказалось, неверную кодировку двигателя. Поэтому пришлось сползать, посмотреть в документы модель и номер двигателя.

Сравнение замененного цилиндра и заменяемого. Вообще, тут есть определенный нюанс, который нужно учитывать - наружный диаметр цилиндра должен быть сопоставим к внутреннему диаметру соответствующего места установки в картере двигателя. О чем, кстати, могут предупредить вас и продавцы запчастей: "Там картеры разные, не подойдет".

Поэтому данный размер на контроль.

В данном случае мне повезло. Хотя, возможно, есть определенное объяснение как раз в маркировке модели двигателя - последняя буква, возможно, и намекает о возможности тюнинга.

Первая цифра "1" (139QMB) в маркировке будет говорить о том что мотор имеет 1 цилиндр. Если вдруг увидите цифру "2" - офигеть, двигатель скутера двухцилиндровый. Буква "P" (1P39QMB) гласит о том что цилиндр горизонтального положения. Если же буква "P" отсутствует, значит цилиндр на скутере не обязательно горизонтального расположения. Так что 139QMB и 1P39QMB как ни крути, а одинаковые двигателя.
Следующие две цифры в обозначении "39", "52" и тд. (152QMI) обозначают внутренний диаметр гильзы цилиндра, а соответственно и диаметр поршня и колец в поршневой группе.
Первая буква говорит о системе охлаждения скутера:
"F" (139FMB, 1P39FMB) - воздушное охлаждение мотора происходит набегающим потоком;
"Q" (139QMB, 152QMI, 157QMJ) - воздушное охлаждение принудительное, на цилиндре стоит кожух обдува. Если буква отсутствует - скорее всего двигатель имеет водяное охлаждение (172MM - CH250).
Вторая буква - тип двигателя:
"M" (139QMA, 139FMA) - двигатель мотоциклетный.
Третья буква в маркировке соответствует рабочему объёму цилиндропоршневой группы скутера:
"А" - до 50 кубов (139QMA) - "честный" полтинник);
"B" - до 70 кубов (139QMB) - самый распространённый, "почти честный" полтишок, который должен по правилам маркироваться как 147QMB или даже 150QMB

И даже прокладка цилиндра к картеру имеет здоровое отверстие. И не только в приобретенном комплекте, снял с мотора я тоже со здоровым дуплом. Собственно, китаец тоже не дурак, видимо, делать несколько разных отливок, под каждый тип двигателя, поэтому похоже картера просто типовые.

Ну а кому в процессе разбора не повезет, на самом деле не беда - нужен толковый фрезеровщик, который сделает выборку на нужную глубину.

И кстати, из вышеуказанного факта возможной стандартизации картеров вытекает второй нюанс: это диаметр посадочного места под коленвал.

У меня он сел просто идеально, как будто там и должен.

Сборка противоположна разборке, за исключением подготовительных, очистительных, подгоночных работ.

Это я не комментирую..

Еще один совет: ЗАПОМИНАЙТЕ КАК СТОЯЛА ВОТ ЭТА ХРЕНОВИНА!

Я разбирал мотор наверное еще раза два из-за механизма кик-стартера. Уже реально не помню как оно должно быть там, и что нужно делать, поэтому запоминайте и если что-то не получилось, то смотрите как она должна стоять в интернете.

ДА! Вот это ГРЕБАНЫЙ фиксатор должен заходить за эту ГРЕБАНУЮ скобку, чтобы шестерня отводилась, или чего она там должна в-общем делать. Фоток я наделал, но не помню нафига, молодец конечно.

Это переключатель индикации включенной передачи. Его рекомендую прочистить и проверить контакты.

А эту фотку я сделал видимо, чтобы еще раз напомнить о том, что запоминайте последовательность и правильность стоящих деталей. К примеру центрующих втулок цилиндра (как снизу так и сверху) и резиновый уплотнитель масляного канала. Мелкие пакостники, которые стоили мне нн-го количества нервных клеток и разборок-сборок мотора.

Но собственно, ничего особо сложного как-бы и нет. Один цилиндр, ноль проблем.

Вот так он выглядит в собранном виде.

Зная, что это за вибратор, крепеж закручивался на анаэробный фиксатор резьбы средней фиксации. Плюс протяжка всех элементов по второму-третьему кругу моментом.

А вот так он выглядит после установки.

Кстати, в раму тоже четко вписался)

После сборки заводим, прогреваем. Карбюратор я особо не регулировал, он был с коробки нормально отстроен, так только ХХ чуть подкорректировал. Мотор остывает - регулируем клапана. Можно масло поменять. Можно не менять. Как кто решит сам.

Обкатку я особо не делал, фигли там обкатывать. Он у меня пару циклов нагрелся-остыл, нагрелся-остыл, я прокатился от гаража до ларька и обратно в спокойном ритме и на следующий день я на нем уже вполне нормально так катался.

Итог технический: ожидать, что китайская стокиллограмовая игрушка начнет вваливать аки сотона конечно глупо, но практически двойной-двухсполовой прирост объема дает о себе знать. Начинаешь просто нормально ездить, а не пилить. В условиях городского траффика и пробок, его достаточно удобных габаритах и сносной крейсерской в 70 км\ч - вообще самое то. И не летаешь как дибил, и нормально в потоке двигаешься, никого не тормозя. При грамотной замене шестерен становится еще комфортнее.

И кстати: с пассажиром тоже можно. Ну, точнее пассажиркой) Прыти у него конечно это забирает, но вполне себе тащит и везет, знаете ли.

Про расход не знаю, точно не замерял. Какой-то смешной он там все равно.

Итог вообще: тут уже немного оффтоп, но все же скажу - покупкой данного легкого мотоцикла и всей вот этой движухой я доволен. Все было в начале лета, и банально эмоций море. Данный мотоцикл позволил мне реально узнать что такое мотодвижение, понять, что я залип крепко и надолго :D, также я продолжил свою ранее несостоявщуюся сдачу на категорию "А", сдал и осенью купил уже чуть более серьезный агрегат, и остаток сезона так вообще с седла не слазил. В-общем прикольно все это :)

Читайте также:
