Краткая инструкция по снятию.
Главное условие - нужен нож с НЕГНУЩИМСЯ лезвием!! Иначе соскочившее лезвие поцарапает консоль. Лезвие можно заклеить изолентой, чтобы исключить любые царапины.
Вставляем лезвие под консоль до упора, сначала справа внизу, на пару см выше нижнего края и тянем на себя.
Если консоль ранее не снималась - прийдется попыхтеть, так как фиксаторы из металла и потому очень тугие. Сломать их нереально, бояться не стоит.
Отщелкнув нижний правый угол, делаем то же самое с нижним левым.
Затем делаем то же самое с верхней частью консоли. Если же консоль ранее уже снималась (например, при установке сигнализации) и фиксаторы разработаны - консоль можно сдернуть руками.
Теперь консоль висит на проводах климат-контроля (или кондиционера) и аварийки снизу и двух жгутах трип-компьютера сверху.
Просовываем руку сверху консоли, нащупываем разъемы. Посередине каждого - фиксатор, который нужно нажать, чтобы вынуть разъем.
Отсоединив верхние разъемы, консоль можно вывернуть, как на видео, но лучше отсоединить и нижние блоки, во избежание повреждения обшивки торпедо острыми краями консоли.
Успехов!

Видео Снятие консоли киа сид дорестайл (2007-2009) канала Vyacheslav Chernyavsky

Снятие и разборка центральной консоли салона

2. Демонтировать декоративную накладку консоли (A) с помощью отвертки или специального съемника.

(Левая сторона)

(Правая сторона)

3. Снимите верхнюю крышку (A) консоли с помощью отвертки или специального съемника.

4. Выверните винты крепления и снимите лоток консоли (A).

5. Отсоедините разъемы (A).

6. Снимите мягкую панель (A) консоли.

7. Выверните крепежные винты, болты и фиксаторы, затем снимите узел (A) напольной консоли.

8. Установка выполняется в порядке, обратном разборке.

Проверьте правильность подключения разъема. Замените все поврежденные защелки. При использовании в качестве рычага отвертки с плоским шлицем оберните ее защитной лентой, заклейте защитной лентой все ответные части для предотвращения их повреждения. Для защиты рук от травм наденьте перчатки. Проявляйте осторожность во избежание нанесения царапин на поверхность кузова.

2. Демонтировать декоративную накладку консоли (A) с помощью отвертки или специального съемника.

(Левая сторона)

(Правая сторона)

3. Снимите верхнюю крышку (A) консоли с помощью отвертки или специального съемника.

4. Отсоедините разъем (A) индикатора.

5. Отсоедините разъем (A) выключателя электрического стояночного тормоза.

6. Выверните винты крепления и снимите лоток консоли (A).

7. Отсоедините разъемы (A).

8. Снимите мягкую панель (A) консоли.

9. Выверните крепежные винты, болты и фиксаторы, затем снимите узел (A) напольной консоли.

замена центральной консоли с подлокотником

Решил поставить центральную консоль с подлокотником…люблю комфорт. так как у меня комплектация самая дешевая подлокотник в ней не предусмотрен.Порылся на OLX и нашел недорогой подлокотник.но у вы …он не подошел…что-бы его поставить надо было пилять и подгонять консоль под подлокотник
…подумав что ровно и красиво я не сделаю …купил всю консоль в сборе с подлокотником.

Полный размер

Вот такая консоль у меня стояла.

Вот такую купил.

Расскажу и покажу как снимается у нас консоль…может кому пригодится.

Полный размер

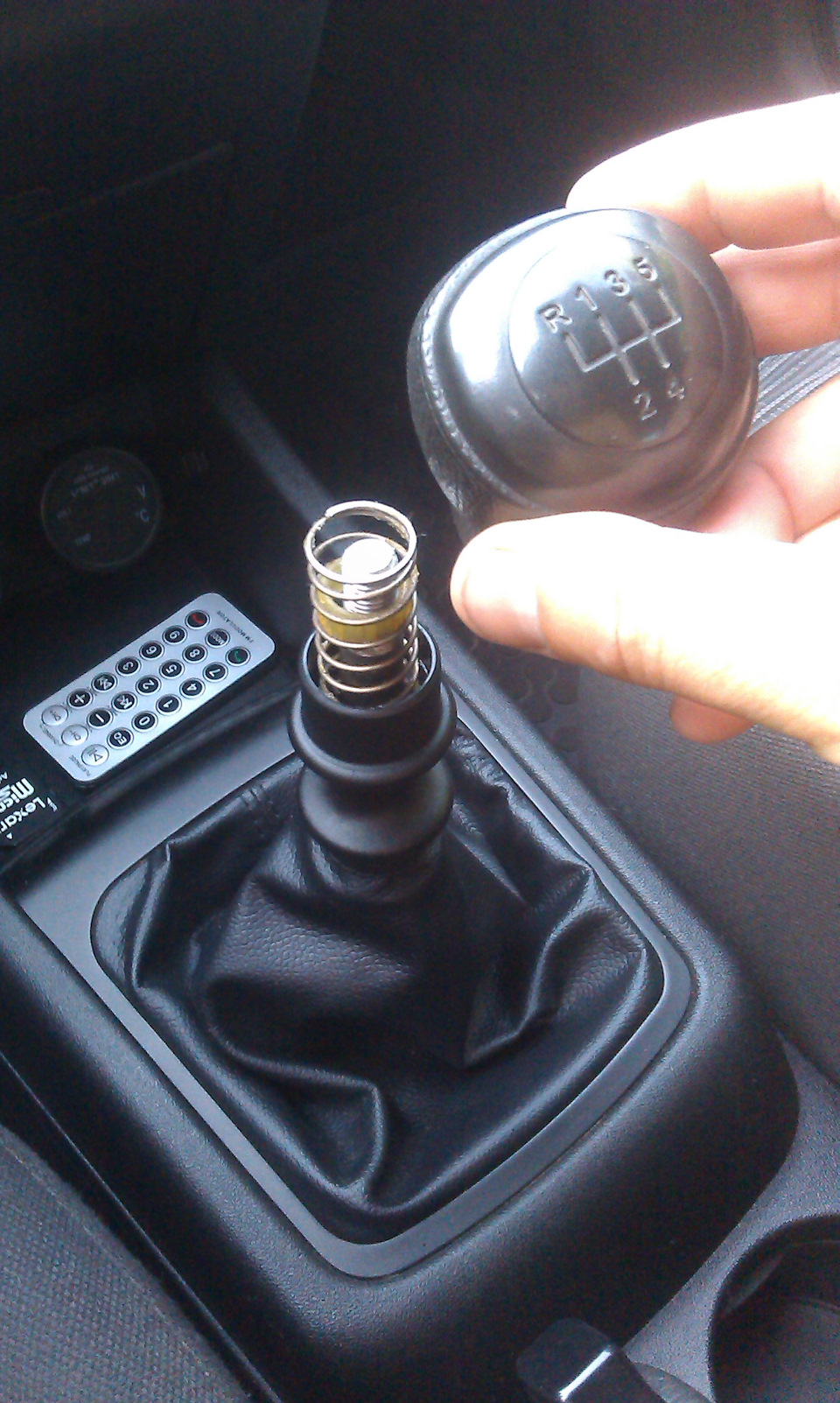

Первым делом снимаем (откручиваем)ручку переключения передач.

Полный размер

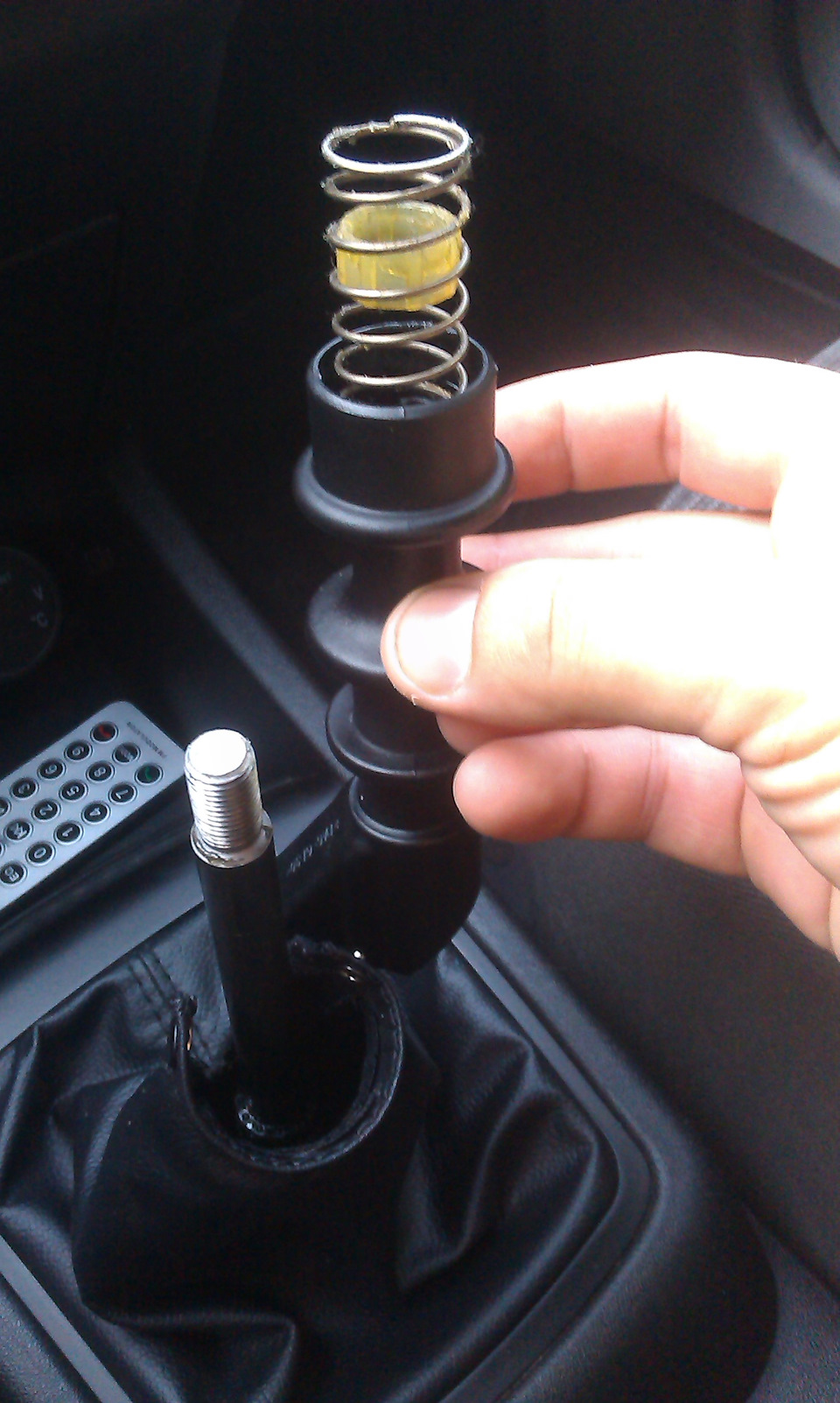

Потом отстегиваем кожух он на кнопке(ЗАКЛЕПКА)и вытягиаем пружину с пласитковым рычагом блокировки заднего хода.

Полный размер

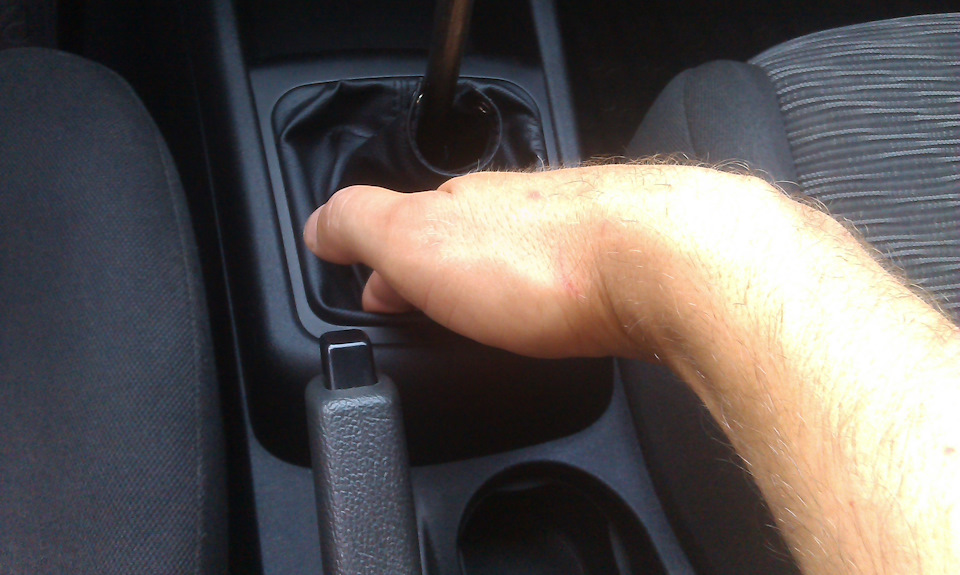

Потом берем рукой за рамку и с усилием тянем верх…только без фанатизма. <img src=

Полный размер

под кожухом откручиваем два самореза

Полный размер

потом потдиваем заглушку под ручником…если Вы ее не снимите консоль не снимется.

Полный размер

откручиваете два болта они находятся в тонеле под подлокотником.

Полный размер

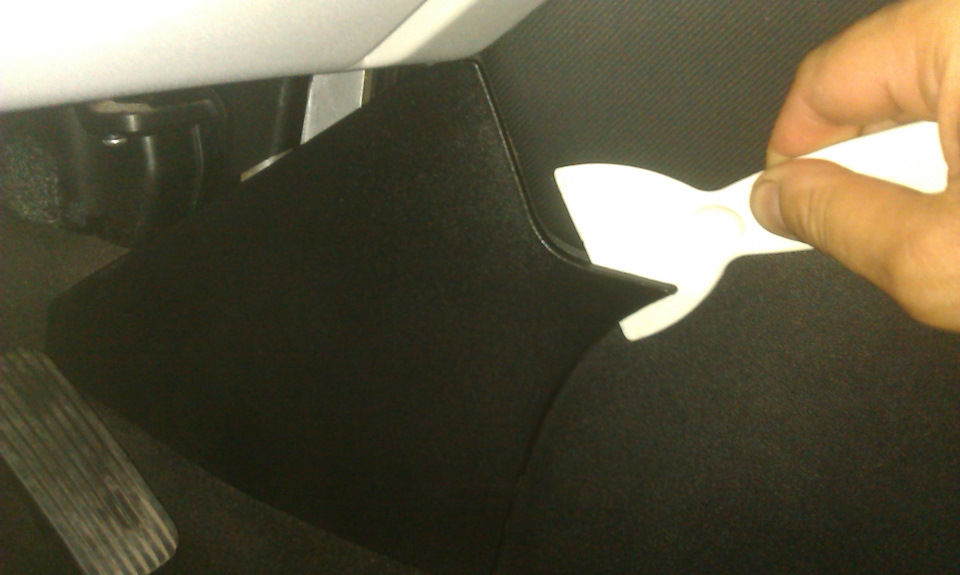

Снимаете боковые накладки…пот -дев их как в моем случае лопаткой.под щеками саморезы они держат консоль.Потом берете консоль за задницу и подымаете в верх снимая ее.

Полный размер

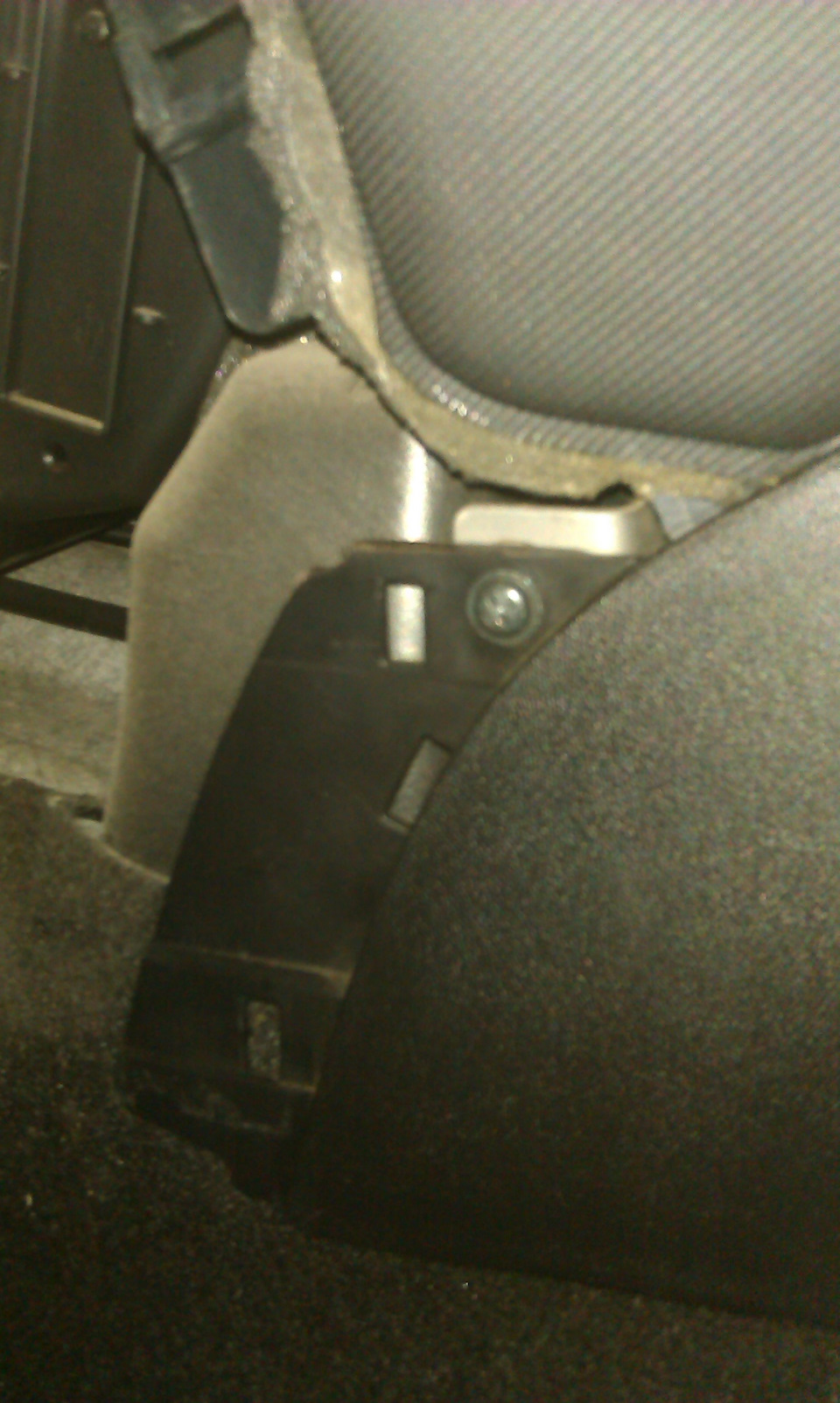

вот этот саморез что находится под накладкой

Полный размер

вид накладки с внутренней стороны…это для представления как она крепится.

Ремонт торпедо и проклейка центральной консоли

Многим Сидоводам известна такая проблемка- мягкий пластик приборной панели со временем отслаивается вокруг козырька приборов и центральной консоли и начинает немного топорщиться. Страшного ничего нет, просто внешний вид портится. Такая же фигня постигла и меня. Было принято решение снять консоль и козырёк приборов и подклеить отошедший пластик. Заодно заехал в АвтоКэмп и купил лист противоскрипного "Маделина", чтобы уж и проклеить козырёк и консоль.

Полный размер

Консоль держится на защёлках- поддеваем снизу и по бокам и просто сдёргиваем её.

Полный размер

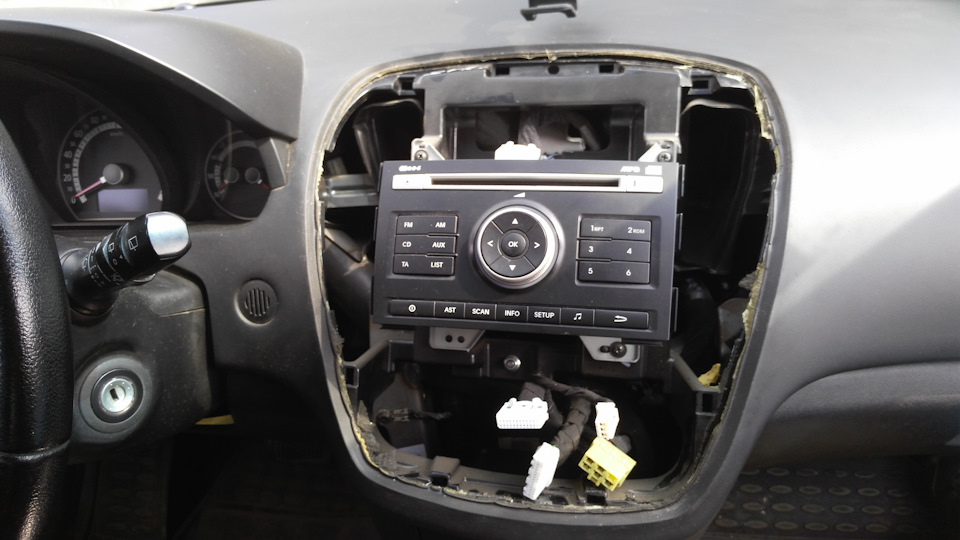

вид без консоли.

Полный размер

При демонтаже не потеряйте маленькие металлические защёлки!

Полный размер

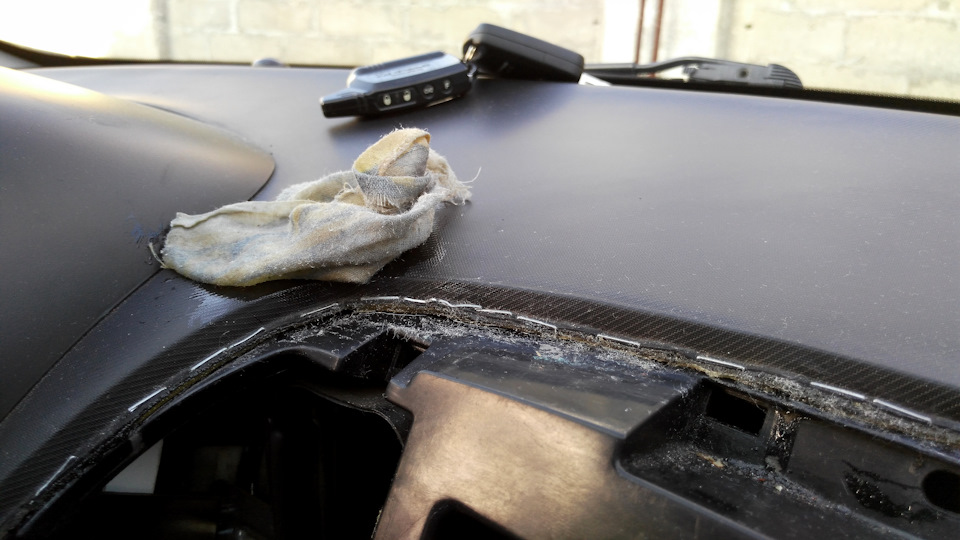

Вот так отходит мягкий пластик

Полный размер

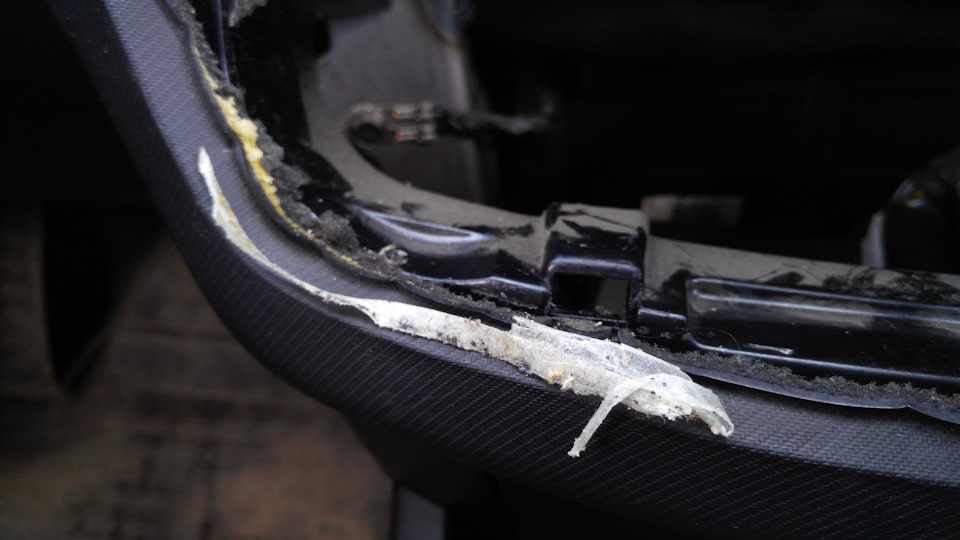

А отходит он потому, что на заводе его приклеивают на какую- то фигню типа бумажного двухстороннего скотча

Полный размер

Обезжириваем, удаляя остатки заводской липкой ленты

Полный размер

приклеиваем суперклеем, притягиваем малярным скотчем до просушки. Внимание! Если клей испачкал приборку- отмыть его можно Димексидом. Как ни странно, он с этой гадостью справляется.

Полный размер

Для надёжности закрепляем скобами с помощью монтажного степлера. Я использовал закалённые скобы с длинной ножек 6 мм. Скобы на 8 мм загибает, а скобы на 4 мм- коротковаты.

Полный размер

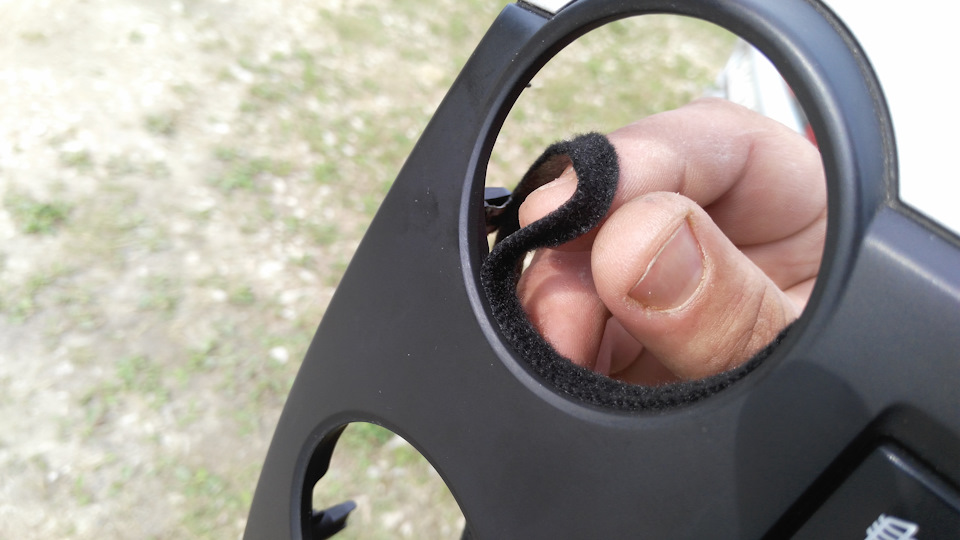

Разобрав, проклеиваю Маделином центральную консоль.

Полный размер

…и здесь тоже

Полный размер

Уже проклеенный козырёк- он так же на защёлках и снимается довольно легко.

Полный размер

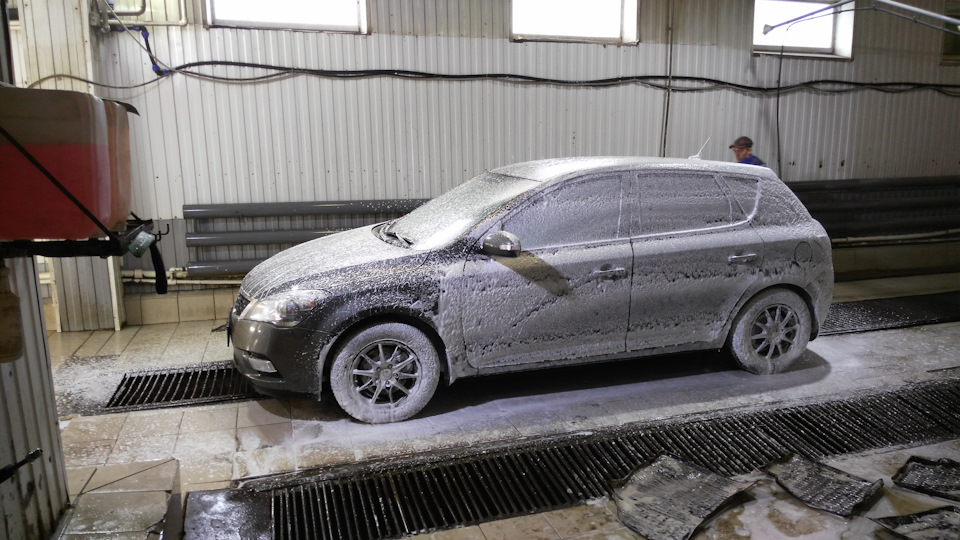

После окончания работ- можно и на моечку прокатиться!)))

Результатом остался доволен- те тихие скрипы, которые проявляли себя при медленной езде по кочкам, пропали совсем. Зато теперь стало слышно, как брякает флажок выключателя центрального потолочного светильника. Ну, будет минутка свободная- и его проклею…

Создать учетную запись

Зарегистрируйте новую учётную запись в нашем сообществе. Это очень просто!

Замена центральной консоли

Примечание. Для защиты рук от ранений надевайте перчатки.

1. Снимите крышку (А).

2. Выверните винт и снимите ручку (А) с рычага переключения передач.

3. Снимите крышку (А), расположенную в основании рычага переключения передач.

4. Отсоедините разъемы (В).

5. Освободите фиксаторы и снимите крышку (А) рычага стояночного тормоза.

6. Снимите боксе центральной консоли.

7. Выверните винты и снимите центральную консоль (А).

8. Установка проводится в последовательности, обратной снятию.

Примечания. Убедитесь, что электрический разъем подсоединен должным образом.

Внутренние элементы кузова Kia cee'd ED

Снятие, установка и проверка внутренних элементов кузова (интерьера) автомобиля Kia cee'd первого поколения (ED) с 2006 по 2012 годов выпуска.

Замена внутреннего зеркала заднего вида
1. Нажмите вниз на основание (А) внутреннего зеркала заднего вида (В) и снимите зеркало с кронштейна. 2. Установка проводится в последовательности, обратной.

Замена внутреннего зеркала заднего вида с автоматическим затемнением
При работе двигателя датчик автоматически меняет установку зеркал заднего вида. Датчик, установленный в зеркале определяет уровень света вокруг автомобиля и.

Центральная консоль — устройство
Центральная консоль: 1 - центральная консоль; 2 - крышка; 3 - крышка рычага стояночного тормоза; 4 - крышка автомобиля с автоматической коробкой передач; 5 -.

Замена центральной консоли
Примечание. Для защиты рук от ранений надевайте перчатки. 1. Снимите крышку (А). 2. Выверните винт и снимите ручку (А) с рычага переключения передач. 3.

Боковые крышки центральной консоли
1. Освободите фиксаторы и снимите боковую крышку с центральной консоли. Крышка со стороны водителя Крышка со стороны пассажира 2. Установка проводится в.

Замена комбинации приборов
1. Отклоните вниз рулевую колонку. 2. Специальным инструментом SST 09840-1Е100 (А) снимите облицовку (В) комбинации приборов. 3. Выверните винты и вытяните.

Замена центральной облицовки панели приборов
Примечание. При использовании отвертки в качестве рычага, для защиты центральной облицовки панели приборов липкой лентой оберните лезвие отвертки и заклейте.

Панель приборов — устройство
Панель приборов: 1 - панель приборов; 2 - корпус вещевого ящика; 3 - крышка вещевого ящика; 4 - модуль подушки безопасности; 5 - нижняя облицовка панели.

Замена центрального вещевого ящика консоли панели приборов
1. Ослабьте верхние фиксаторы и снимите центральный вещевой ящик (А) с консоли панели приборов. 2. Установка проводится в последовательности, обратной снятию.

Замена нижней облицовки панели приборов
1. Снимите боковую крышку с панели приборов. 2. Выверните винты и снимите нижнюю облицовку панели приборов (А). 3. Отсоедините разъем (В). 4. Выверните болты и.

Замена аудиосистемы
1. Снимите центральную облицовку панели приборов. 2. Выверните винты крепления аудиосистемы (А). 3. Вытяните аудиосистему из панели приборов и с задней стороны.

Замена вещевого ящика
1. Отсоедините демпфер (В) от корпуса вещевого ящика (А). 2. Отсоедините вещевой ящик (А) от подъемника (В). 3. Достаньте фиксаторы (А) и снимите вещевой ящик.

Замена кожухов рулевой колонки
1. Выверните винты. 2. Снимите кожухи рулевой колонки. 3. Установка проводится в последовательности, обратной снятию.

Замена боковых крышек панели приборов
Примечания: При использовании отвертки в качестве рычага, для защиты крышек панели приборов липкой лентой оберните лезвие отвертки и заклейте сопрягаемые.

Замена панели приборов
Предупреждения! Перед снятием панели приборов изучите меры безопасности по обслуживанию элементов системы дополнительной безопасности SRS. Установите передние.

Замена элементов потолка
Потолок выполнен из ткани и служит декоративной и защитной прослойкой между пассажирами и крышей автомобиля. Между потолком и крышей автомобиля установлены.

Внутренняя обивка салона
Панели обивки отформованы из пластмассы и предназначены для отделки внутренней части автомобиля. Это также способствует звукоизоляции автомобиля и закрытию.

Замена обивки порогов
Примечания: При использовании отвертки в качестве рычага, для защиты элементов салона липкой лентой оберните лезвие отвертки. Соблюдайте осторожность, чтобы не.

Замена обивки передней стойки
1. Снимите верхнюю обивку перешей стойки (А). 2. Установка проводится в последовательности, обратной снятию.

Замена нижней обивки передней стойки
1. Снимите обивку порога передней двери. 2. Снимите нижнюю обивку (А) передней стойки. 1. Установка проводится в последовательности, обратной снятию.

Замена обивки средней стойки
Примечания: При использовании отвертки в качестве рычага, для защиты элементов салона липкой лентой оберните лезвие отвертки. Для защиты рук от ранений.

Замена обивки задней стойки
1. Снимите нижнюю обивку задней стойки (А). 2. Установка проводится в последовательности, обратной снятию.

Замена боковой обивки багажного отделения
1. Снимите заднее сидение. 2. Выверните болт нижнего анкерного крепления ремня безопасности заднего сидения. 3. Снимите верхнюю крышку (А). 4. Снимите крышку.

Переднее сидение — устройство
Переднее сидение: 1 - задняя панель; 2 - рама спинки сидения; 3 - спинка сидения; 4 - подголовник; 5 - направляющая втулка подголовника; 6 - подушка сидения; 7.

Переднее сидение — замена элементов
Замена сидения 1. Переместите переднее сидение (А) назад до упора и выверните два болта переднего крепления салазок сидения. 2. Переместите переднее сидение.

Заднее сидение — замена элементов
Заднее сидение: 1 - спинка заднего сидения; 2 - подушка заднего сидения. Замена заднего сидения 1. Снимите подушку (А) заднего сидения. 2. Выверните болты и.

Ремни безопасности
Общие сведения Система предварительного натяжения ремня безопасности переднего сидения предназначена для мгновенного убирания любого провисания в ремне.

Замена ремня безопасности переднего сидения
Предупреждения! При установке ремня безопасности соблюдайте осторожность, чтобы не повредить механизм предварительного натяжения ремня безопасности. 1.

Замена ремня безопасности заднего сидения
Предупреждение! При установке ремня безопасности соблюдайте осторожность, чтобы не повредить механизм предварительного натяжения ремня безопасности. 1.

Замена пряжки ремня безопасности переднего сидения
1. Снимите переднее сидение. 2. Отсоедините провода пряжки ремня безопасности от переднего сидения. 3. Выверните болт и снимите пряжку ремня безопасности с.

Замена пряжки ремня безопасности заднего сидения
1. Снимите подушку заднего сидения. 2. Выверните болт и снимите пряжку ремня безопасности заднего сидения. Момент затяжки: 39,2-53,9 Н·м. 3. Установка.

Замена регулятора высоты ремня безопасности
1. Последовательно снимите следующее: переднее сидение; обивку порога; ремень безопасности переднего сидения; обивку средней стойки. 2. Выверните болт и.

Инструкции по разбору салона и кузова на KIA ceed JD

Зарегистрируйте новую учётную запись в нашем сообществе. Это очень просто!

Снятие и установка центральной консоли.

1. Выключить зажигание и все электрические потребители.

2. Снять панель облицовки рычага переключения передач.

3. Снять подлокотник в сборе (если автомобиль укомплектован).

4. Снять крышку (6).

5. Выкрутить болты крепления (2).

6. Затянуть стояночный тормоз, подняв на максимально возможную высоту рычаг стояночного тормоза.

7. Отсоединить и снять ручку (3) с рычага стояночного тормоза.

8. Надавить на центральную консоль, приблизительно на 30 мм в направлении стрелки А, чтобы отсоединить её от держателей на приборной панели.

9. Приподнять и снять центральную консоль с пола салона в направлении стрелки В.

10. Отсоединить разъем жгута электропроводки прикуривателя (силового выхода).

11. Извлечь центральную напольную консоль из салона автомобиля

Установка

Установка производится в последовательности обратной снятию.

Снятие и установка монтажного кронштейна центральной консоли

Снятие

1. Снять напольную центральную консоль в сборе.

2. Отвернуть гайки крепления (1).

3. Снять монтажный кронштейн (2) центрально напольной консоли в сборе.

Установка

Установка производится в последовательности обратной снятию.
